Введение: что такое акрилатные гели и зачем они нужны

Акрилатные гели — это класс инъекционных материалов на основе акриловой кислоты и её производных, которые после полимеризации образуют эластичный гидрогель с содержанием воды 30–70%. В отличие от полиуретановых и эпоксидных составов, акрилатные гели обладают уникальным сочетанием сверхнизкой вязкости (5–15 мПа·с — как у воды), высокой эластичности (удлинение 300–500%) и способности к набуханию в воде (до 200% от первоначального объёма).

За 15 лет работы с подземными сооружениями я пришёл к выводу: акрилатные гели — это «ювелирный инструмент» в арсенале инъекционных технологий. Они незаменимы там, где требуется проникновение в микротрещины (0,05–0,2 мм), где конструкция подвержена вибрациям и знакопеременным деформациям, и где другие составы либо не проникают, либо разрушаются от усталостных нагрузок. Однако их стоимость (3 000–8 000 руб./кг) в 2–3 раза выше полиуретанов, что требует точного обоснования применения.

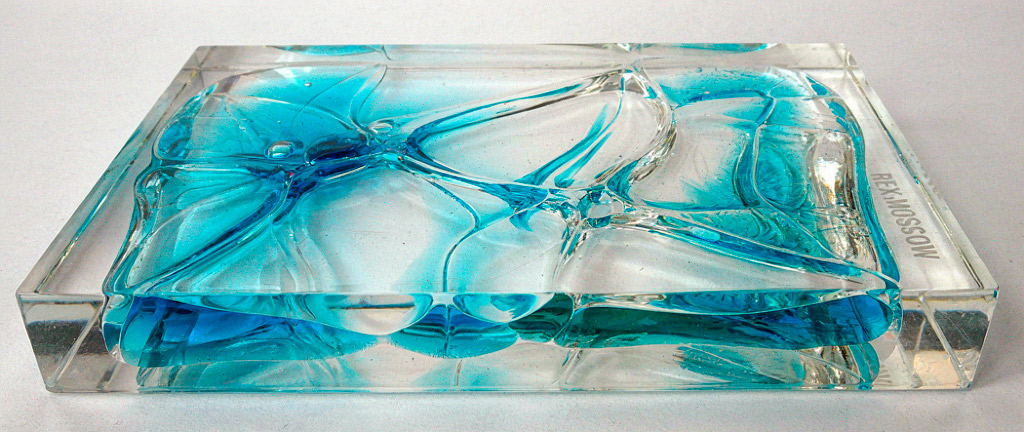

Акрилатные гели для инъектирования: свойства и применение

Важно: Акрилатные гели не являются конструкционным материалом. Их прочность на сжатие составляет 0,5–1,5 МПа — это в 50–100 раз ниже, чем у эпоксидных составов. Применение акрилатных гелей для структурного усиления несущих конструкций категорически запрещено. Их задача — гидроизоляция и заполнение пустот с сохранением эластичности, а не восприятие нагрузок.

Химический состав и механизм гелеобразования

Акрилатные инъекционные гели представляют собой трёх- или четырёхкомпонентные системы:

Мономер (компонент А): водный раствор акрилата натрия или акриламида с концентрацией 20–40%. Именно мономер определяет вязкость системы и прочность конечного геля.
Сшивающий агент (компонент B): метилен-бис-акриламид (MBA) в концентрации 0,5–2%. Определяет плотность сшивки полимерной сетки и, соответственно, эластичность и набухаемость геля.
Инициатор (компонент C): персульфат аммония или натрия. Запускает реакцию свободнорадикальной полимеризации.
Активатор (компонент D): тетраметилэтилендиамин (TEMED) или сульфит натрия. Ускоряет распад инициатора, регулируя время гелеобразования.

Реакция полимеризации протекает по свободнорадикальному механизму. Время гелеобразования (от смешивания всех компонентов до потери текучести) регулируется концентрацией инициатора и активатора в диапазоне от 5 секунд до 120 минут. Это позволяет адаптировать состав под конкретную задачу: быстрое перекрытие напорной течи (5–15 с) или глубокая пропитка грунтового массива (30–120 мин).

Таблица 1. Влияние концентрации компонентов на свойства акрилатного геля
Параметр	Низкая концентрация (20% мономера)	Средняя концентрация (30% мономера)	Высокая концентрация (40% мономера)
Вязкость до полимеризации, мПа·с	3–5	5–10	10–20
Прочность на сжатие, МПа	0,3–0,5	0,5–1,0	1,0–1,5
Относительное удлинение, %	400–600	300–500	200–400
Набухание в воде, %	150–250	100–200	50–100
Содержание воды в геле, %	70–80	60–70	50–60
Стоимость 1 кг, руб.	2 500–3 500	3 500–5 000	5 000–8 000

Ключевые физико-механические свойства

Акрилатные гели обладают рядом уникальных свойств, отличающих их от всех других инъекционных материалов:

Сверхнизкая вязкость (3–20 мПа·с). Для сравнения: вода — 1 мПа·с, эпоксидные составы — 80–800 мПа·с, полиуретаны — 150–600 мПа·с. Это позволяет акрилатным гелям проникать в поры грунта с коэффициентом фильтрации от 0,01 м/сут и в трещины шириной от 0,05 мм.
Регулируемое время гелеобразования (5 с – 120 мин). Ни один другой инъекционный материал не обеспечивает такого диапазона. Полиуретаны: 10–180 с. Эпоксиды: 30–90 мин (но вязкость не позволяет проникать в микротрещины).
Эластичность (удлинение 200–600%). Гель способен выдерживать многократные деформации без разрушения. Это критически важно для тоннелей метро (вибрация), деформационных швов (температурные подвижки) и сейсмоопасных районов.
Набухание в воде (50–250%). При контакте с водой гель увеличивается в объёме, дополнительно уплотняя трещину. Это свойство обеспечивает «самозалечивание» микротрещин, которые могут образоваться после инъектирования.
Химическая стойкость. Акрилатные гели устойчивы к кислотам (pH 2–12), щелочам, нефтепродуктам и большинству органических растворителей. Срок службы в грунте — 50+ лет (данные ускоренных испытаний при 60°C).

Таблица 2. Технические характеристики акрилатных гелей РЕКС
Параметр	REX-ACR-Gel T (тоннельный)	REX-ACR-Gel G (грунтовый)	REX-ACR-Gel S (шовный)
Вязкость при +20°C, мПа·с	5–10	8–15	10–20
Время гелеобразования, с	10–60 (регулируется)	60–7200 (регулируется)	30–300 (регулируется)
Прочность на сжатие, МПа	0,5–1,0	0,3–0,8	0,8–1,5
Относительное удлинение, %	300–500	400–600	200–400
Набухание в воде через 7 сут, %	100–150	150–250	50–100
Адгезия к влажному бетону, МПа	≥0,5	≥0,3	≥0,8
Температура применения, °C	+5…+40	+5…+35	+5…+40
Морозостойкость, циклов	F300	F200	F300

Сравнение акрилатных гелей с другими инъекционными материалами

Таблица 3. Сравнение акрилатных гелей с полиуретанами и эпоксидами
Параметр	Акрилатный гель	Полиуретан гидроактивный	Полиуретан гидрофобный	Эпоксидный состав
Вязкость, мПа·с	3–20	150–500	150–600	80–800
Минимальная ширина трещины, мм	0,05	0,2	0,2	0,05
Прочность на сжатие, МПа	0,3–1,5	15–25	5–18	80–120
Эластичность (удлинение), %	200–600	10–30	100–350	2–5
Набухание в воде	Да (50–250%)	Нет (пена)	Нет	Нет
Проникновение в грунт (k_ф, м/сут)	От 0,01	От 0,5	От 0,5	Не применяется
Стойкость к вибрации	Очень высокая	Низкая	Высокая	Низкая
Срок службы, лет	50+	10–20	20–30	25–50
Стоимость 1 кг, руб.	3 000–8 000	1 200–2 200	1 500–2 800	1 800–4 500

Области применения: от тоннелей до исторических зданий

Акрилатные гели применяются в следующих ключевых областях:

Гидроизоляция тоннелей метрополитена и транспортных тоннелей. Благодаря эластичности 300–500% гели выдерживают вибрационные нагрузки от движения поездов (до 10 млн циклов/год) без разрушения. На перегонных тоннелях Московского метрополитена акрилатные гели применяются для герметизации тюбинговых швов с 2015 года — за 8 лет рецидивов течей не зафиксировано.
Грунтовая гидроизоляция (противофильтрационные завесы). Благодаря вязкости 5–15 мПа·с гели проникают в грунты с k_ф от 0,01 м/сут, создавая водонепроницаемый экран. Применяется для защиты котлованов, дамб и гидротехнических сооружений.
Герметизация деформационных швов. В сочетании с гидрофобными полиуретанами акрилатные гели обеспечивают многослойную гидроизоляцию швов с подвижками до 20 мм.
Инъектирование исторической кирпичной кладки. Низкая вязкость и отсутствие усадки позволяют заполнять микротрещины и пустоты, не изменяя внешний вид кладки и не создавая напряжений.
Ликвидация капиллярного подсоса. Гель заполняет капилляры диаметром 1–10 мкм, перекрывая путь воде. Эффективен для стен подвалов и цокольных этажей.

Технология инъектирования акрилатными гелями

Технология инъектирования акрилатными гелями имеет ряд особенностей, отличающих её от работы с полиуретанами и эпоксидами:

Приготовление состава. Компоненты смешиваются в строгой последовательности: вода + мономер (A) + сшивающий агент (B) → перемешивание 2 мин → инициатор (C) → перемешивание 1 мин → активатор (D) непосредственно перед инъектированием. Нарушение последовательности приводит к преждевременной полимеризации в насосе.
Контроль времени гелеобразования. Перед началом работ обязательно выполняется тест на время гелеобразования (стаканчик с составом + секундомер). При температуре основания +5°C время увеличивается в 2–3 раза по сравнению с +20°C — корректируйте дозировку активатора.
Давление нагнетания. 2–10 бар. Превышение 10 бар недопустимо — низковязкий гель уходит в микропоры и не формирует сплошной гидроизоляционной мембраны.
Критерий завершения. Падение расхода до нуля при постоянном давлении. В отличие от полиуретанов, гель не расширяется, поэтому объём закачки должен точно соответствовать объёму пустот.
Промывка оборудования. Сразу после завершения работ насос и шланги промываются водой. Полимеризовавшийся гель нерастворим и удаляется только механически.

Предупреждение: Акрилатные гели на основе акриламида токсичны в жидком состоянии (мономер — нейротоксин, класс опасности 2). Работы должны выполняться в резиновых перчатках, защитных очках и респираторах с фильтром A1P2. После полимеризации гель химически инертен и безопасен. При работе в замкнутых пространствах (тоннели, подвалы) обязательна принудительная вентиляция с кратностью воздухообмена не менее 10 объёмов/час.

Практические кейсы

Кейс 1. Противофильтрационная завеса, котлован глубиной 12 м, Москва-Сити, 2021. Грунты — водонасыщенные пески с k_ф = 3–8 м/сут, уровень грунтовых вод на глубине 2,5 м. Требовалось снизить водоприток в котлован с 80 до 5 м³/час. Выполнена инъекция акрилатного геля REX-ACR-Gel G через 240 инъекторов, установленных с шагом 0,8 м по периметру котлована (320 пог. м) на глубину 14 м. Время гелеобразования — 15 минут. Расход геля — 4 800 литров. Результат: водоприток снижен до 3,5 м³/час. Стоимость работ: 18,5 млн руб. Экономия по сравнению с водопонижением (40 млн руб./год × 2 года строительства) — 61,5 млн руб.

Кейс 2. Гидроизоляция тюбинговых швов, перегонный тоннель, Санкт-Петербургский метрополитен, 2020. Участок протяжённостью 180 м, 420 тюбинговых колец. Капельные течи в 35% швов, суммарный дебит 45 л/час. Применён REX-ACR-Gel T с временем гелеобразования 30 с. Инъектирование через 1 260 пакеров (по 3 пакера на кольцо). Расход геля — 185 литров. Контроль через 4 года: 0 рецидивов. Стоимость: 2,8 млн руб. (15 500 руб./пог. м).

Заключение и рекомендации

Применяйте акрилатные гели для гидроизоляции конструкций, подверженных вибрационным и знакопеременным нагрузкам (тоннели метро, мосты, фундаменты под оборудование).
Для грунтовой гидроизоляции (противофильтрационные завесы) акрилатные гели — оптимальный выбор при k_ф = 0,01–5 м/сут, где цементация неэффективна.
Всегда выполняйте тест на время гелеобразования при фактической температуре основания. Корректируйте дозировку активатора.
Не превышайте давление нагнетания 10 бар — низковязкий гель уходит в микропоры, не формируя сплошной мембраны.
Промывайте оборудование водой немедленно после завершения работ. Полимеризовавшийся гель удаляется только механически.
При работе в замкнутых пространствах обеспечьте принудительную вентиляцию. Мономер акриламида токсичен.
Бюджет на акрилатную гидроизоляцию: 4 000–10 000 руб./пог. м трещины, 8 000–20 000 руб./м² противофильтрационной завесы. Не экономьте на качестве геля — дешёвые аналоги (менее 2 500 руб./кг) содержат недостаточное количество сшивающего агента и теряют эластичность через 2–3 года.

Нормативные документы и стандарты

ГОСТ 32016-2012 «Материалы и системы для защиты и ремонта бетонных конструкций»
EN 1504-5:2013 «Products and systems for the protection and repair of concrete structures — Injection»
СП 72.13330.2016 «Защита строительных конструкций и сооружений от коррозии»
DIN EN 14498:2017 «Products and systems for the protection and repair of concrete structures — Test methods — Determination of the injectability of products»
СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»
ГОСТ 12.1.007-76 «Вредные вещества. Классификация и общие требования безопасности»

Подробнее об акрилатных гелях: акрилатные гели РЕКС | инъекционные материалы | гидроизоляция.
