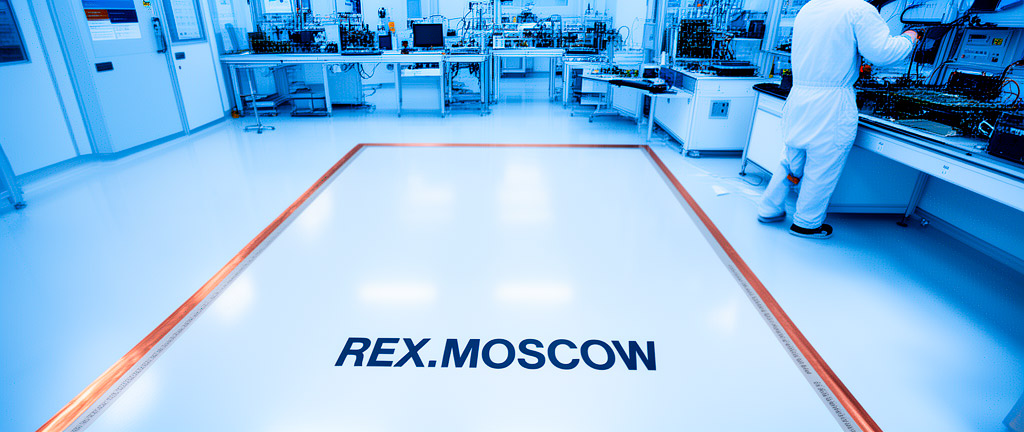

Антистатические полимерные полы: особенности устройства

Введение: зачем нужны антистатические полы

За 15 лет работы с промышленными полами я выполнил устройство антистатических покрытий на более чем 20 объектах: фармацевтические заводы, цеха микроэлектроники, операционные блоки больниц, склады взрывчатых веществ, серверные комнаты, лаборатории. Антистатический пол — это не роскошь и не маркетинговый ход, а инженерная необходимость в помещениях, где статическое электричество может привести к катастрофическим последствиям.

Проблема статического электричества в том, что оно незаметно до момента разряда. Человек начинает ощущать разряд при напряжении 2000–3000 В. Но для электронных компонентов смертельным может быть разряд всего в 30–50 В. Микросхема, повреждённая электростатическим разрядом (ESD — Electrostatic Discharge), может выйти из строя не сразу, а через несколько месяцев эксплуатации — это так называемый латентный дефект, наиболее опасный и трудно выявляемый.

В взрывоопасных производствах разряд статического электричества может стать источником воспламенения. Энергия разряда в 0,2 мДж достаточна для воспламенения водородо-воздушной смеси, 1 мДж — для паров бензина. Человек, идущий по обычному полу в синтетической одежде, накапливает заряд с энергией 10–20 мДж — этого достаточно для взрыва.

В ассортименте полимерных полов РЕКС представлены антистатические составы для различных классов защиты от статического электричества.

Физика статического электричества и его опасность

Статическое электричество возникает при трении или разделении двух диэлектрических материалов (трибоэлектрический эффект). При ходьбе по полу подошва обуви трется о покрытие, электроны переходят с одного материала на другой, и человек накапливает заряд. Потенциал может достигать 15 000–35 000 В при ходьбе по синтетическому покрытию в сухом воздухе (влажность менее 30%).

Скорость стекания заряда определяется электрическим сопротивлением покрытия. По закону Ома, время разряда τ = R × C, где R — сопротивление покрытия, C — ёмкость человека (около 150 пФ). При сопротивлении 10⁹ Ом время разряда составляет 0,15 секунды — заряд стекает практически мгновенно. При сопротивлении 10¹² Ом (обычный диэлектрик) время разряда — 150 секунд, заряд накапливается быстрее, чем стекает.

Потенциал, В	Энергия разряда, мДж	Последствия	Пример ситуации
100–500	0,001–0,02	Повреждение микросхем	Работа с электроникой
1000–3000	0,1–0,7	Ощутимый разряд, сбой электроники	Ходьба по ковру
5000–10000	2–8	Воспламенение паров ЛВЖ	Склад растворителей
15000–35000	15–90	Воспламенение газов, сильный удар	Сухой воздух, синтетика

Классификация антистатических покрытий

По электрическому сопротивлению

• Токопроводящие (conductive): сопротивление 10⁴–10⁶ Ом. Применяются во взрывоопасных зонах (класс В-I, В-Iа по ПУЭ), где требуется быстрый отвод заряда. Ток утечки достаточно велик для обеспечения безопасности, но недостаточен для поражения человека.
• Антистатические (static dissipative): сопротивление 10⁶–10⁹ Ом. Наиболее распространённый класс. Применяется в чистых помещениях, лабораториях, на производствах электроники. Обеспечивает controlled rate discharge — контролируемую скорость стекания заряда.
• Антистатические с пониженным зарядом (low charge): сопротивление 10⁹–10¹¹ Ом. Применяются в помещениях, где достаточно предотвратить накопление значительного заряда, но не требуется быстрый отвод.

По способу обеспечения проводимости

• С углеродными нанотрубками (CNT): наиболее современный метод. Нанотрубки образуют проводящую сетку в полимерной матрице при концентрации 0,1–0,5%. Преимущества: равномерная проводимость, не зависящая от влажности, стабильность во времени.
• С графитовыми волокнами: волокна длиной 3–6 мм вводятся в состав. Недостаток: неравномерность проводимости, зависимость от ориентации волокон.
• С токопроводящим грунтовочным слоем (медная лента): проводимость обеспечивается не самим покрытием, а заземлённой медной лентой, уложенной под покрытие. Покрытие имеет сопротивление 10⁶–10⁹ Ом и отводит заряд на ленту.

Материалы и технологии устройства

Тип покрытия	Сопротивление, Ом	Толщина, мм	Способ обеспечения проводимости	Цена, руб./м²
Эпоксидное антистатическое	10⁶–10⁹	2–3	CNT или графитовые волокна	2500–4500
Эпоксидное токопроводящее	10⁴–10⁶	2–4	CNT + медная лента	3500–6000
Полиуретановое антистатическое	10⁶–10⁹	2–3	CNT	3000–5000
ММА антистатическое	10⁶–10⁹	3–4	Графитовые волокна	4000–7000
ПВХ антистатическое (рулонное)	10⁶–10⁹	2–3	Углеродные добавки	1500–3000

Система заземления антистатического пола

Компоненты системы заземления

• Медная лента — сечением 0,1–0,2 × 10–20 мм, укладывается сеткой с шагом 2–4 метра под покрытие. Лента подключается к контуру заземления здания через шину уравнивания потенциалов.
• Токопроводящий грунтовочный слой — эпоксидный праймер с углеродными добавками, обеспечивает электрический контакт между покрытием и медной лентой.
• Точки подключения — не менее 1 точки на 100 м². В каждой точке медная лента выводится на поверхность и подключается к контуру заземления.
• Контур заземления — сопротивление растеканию не более 4 Ом (по ПУЭ). Для особо ответственных объектов — не более 1 Ом.

Схема укладки

Медная лента укладывается на подготовленное бетонное основание сеткой с шагом 2–4 м. Концы лент соединяются пайкой или специальными зажимами. В точках подключения лента выводится на стену или в технологические лючки. Затем наносится токопроводящий грунтовочный слой, после чего — основной антистатический слой.

Области применения антистатических полов

Область применения	Требуемое сопротивление, Ом	Рекомендуемое покрытие	Особые требования
Производство микроэлектроники	10⁶–10⁹	Эпоксидное антистатическое	Класс чистоты ISO 5–7
Взрывоопасные производства	10⁴–10⁶	Эпоксидное токопроводящее	Искробезопасность
Операционные блоки	10⁶–10⁹	Полиуретановое антистатическое	Бактерицидность
Серверные, ЦОД	10⁶–10⁹	Эпоксидное или ПВХ	Беспыльность
Фармацевтические производства	10⁶–10⁹	Эпоксидное антистатическое	GMP, химстойкость
Склады ЛВЖ и ГСМ	10⁴–10⁶	Эпоксидное токопроводящее	Химстойкость к топливу

Сравнение антистатических покрытий

Характеристика	Эпоксидное с CNT	Эпоксидное с графитом	Полиуретановое с CNT	ПВХ рулонное
Стабильность сопротивления	Отличная	Хорошая	Отличная	Средняя
Зависимость от влажности	Низкая	Средняя	Низкая	Высокая
Износостойкость	Высокая	Средняя	Очень высокая	Низкая
Химическая стойкость	Высокая	Высокая	Средняя	Низкая
Ремонтопригодность	Хорошая	Хорошая	Средняя	Отличная
Срок службы, лет	10–15	7–10	12–18	5–8
Цена «под ключ», руб./м²	3500–5500	2500–4000	4000–6000	2000–3500

Контроль качества и измерения

Методика измерения сопротивления

Измерения выполняются по ГОСТ 6433.2-71 или IEC 61340-4-1. Используется мегаомметр с напряжением 100 В (для сопротивлений 10⁴–10⁶ Ом) или 500 В (для 10⁶–10¹² Ом). Измерительный электрод — цилиндрический, диаметром 63,5 мм, массой 2,5 кг, с токопроводящей резиновой контактной поверхностью. Количество точек измерения: не менее 1 на 50 м², но не менее 5 на помещение.

Периодичность контроля

• При приёмке: 100% площади (все точки по сетке);
• В процессе эксплуатации: 1 раз в 6 месяцев для взрывоопасных зон, 1 раз в год для остальных;
• После ремонта или замены участка покрытия: обязательный контроль.

Критерии приёмки

Все измеренные значения должны находиться в пределах заданного диапазона (например, 10⁶–10⁹ Ом). Если хотя бы одно измерение выходит за пределы — участок бракуется и подлежит переделке. Допускается не более 5% измерений на границе диапазона.
