Содержание
- Введение: почему диагностика — это фундамент ремонта
- Этапы обследования бетонных конструкций
- Методы неразрушающего контроля
- Лабораторные методы исследований
- Оценка технического состояния и категорирование
- Приборы и оборудование для диагностики
- Сравнение методов определения прочности
- Состав отчётной документации
- Выводы и рекомендации
- Нормативная база и литература

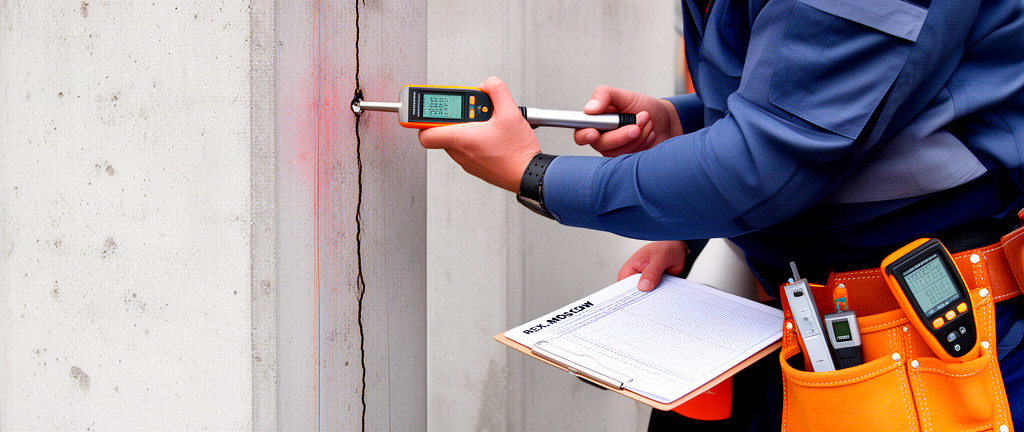

Введение: почему диагностика — это фундамент ремонта
За 15 лет работы в строительной экспертизе я провёл обследование более 500 объектов: от частных домов до промышленных цехов и мостовых сооружений. И могу сказать с полной уверенностью: 80% неудачных ремонтов происходят из-за некачественной или отсутствующей диагностики. Ремонт без диагностики — это лечение симптомов вместо болезни. Вы заделываете трещину, а через полгода она раскрывается вновь, потому что причина — осадка фундамента, а не дефект бетона.
Диагностика бетонных конструкций — это комплекс инженерных изысканий, включающий визуальный осмотр, инструментальные измерения, лабораторные испытания и поверочные расчёты. Цель диагностики — не просто зафиксировать дефекты, а установить причины их возникновения, оценить остаточную несущую способность и разработать экономически обоснованную стратегию ремонта или усиления.
Стоимость полноценного обследования составляет 3–7% от стоимости ремонта. Но экономия на диагностике может обернуться перерасходом в 200–500% из-за неправильно выбранной технологии ремонта или повторного ремонта через 1–2 года.
Практическое предупреждение: Никогда не принимайте решение о ремонте на основании только визуального осмотра. Я видел десятки случаев, когда «небольшая трещинка» оказывалась признаком серьёзных проблем: перегрузки конструкции, коррозии арматуры, потери 30–40% несущей способности. Минимальный объём инструментального контроля — определение прочности бетона неразрушающими методами и измерение толщины защитного слоя. Это стоит 5–15 тысяч рублей и может сэкономить миллионы.
Этапы обследования бетонных конструкций
Этап 1. Подготовительный
Изучение проектной и исполнительной документации: рабочие чертежи, паспорта на материалы, акты скрытых работ, журналы бетонных работ, результаты предыдущих обследований. Анализ нагрузок и условий эксплуатации. Составление программы обследования с указанием объёмов и методов контроля.
Этап 2. Визуальное обследование
Сплошной осмотр всех конструкций с фотофиксацией дефектов. Составление карт дефектов с привязкой к осям здания. Классификация дефектов по типам и степени опасности. Определение участков для инструментального контроля.
Этап 3. Инструментальное обследование
Определение прочности бетона, толщины защитного слоя, расположения и диаметра арматуры, ширины раскрытия трещин, прогибов, отклонений от вертикали. Отбор проб для лабораторных испытаний.
Этап 4. Лабораторные испытания
Определение прочности бетона на образцах (кернах), химический анализ (содержание хлоридов, сульфатов, глубина карбонизации), определение водонепроницаемости и морозостойкости.
Этап 5. Камеральная обработка и расчёты
Поверочные расчёты несущей способности с учётом фактических характеристик материалов и выявленных дефектов. Оценка остаточного ресурса. Разработка рекомендаций по ремонту и усилению.
Методы неразрушающего контроля
Механические методы определения прочности
Ударный импульс (склерометр Шмидта). Наиболее распространённый метод. Измеряется величина отскока бойка от поверхности бетона. Точность: ±15–20%. Требуется построение градуировочной зависимости для каждого типа бетона. Количество измерений: не менее 12 на участок.
Отрыв со скалыванием. Эталонный метод по ГОСТ 22690-2015. В бетон вклеивается анкер, который вырывается с частью бетона. Усилие отрыва пересчитывается в прочность на сжатие. Точность: ±5–8%. Разрушающий метод (остаётся лунка глубиной 30–50 мм).
Скалывание ребра. Скалывается угол конструкции специальным прибором. Менее точный, но более простой метод. Применяется для конструкций толщиной не менее 100 мм.
Ультразвуковой метод
Измеряется скорость прохождения ультразвука через бетон. Скорость коррелирует с прочностью и плотностью. Позволяет выявлять внутренние дефекты (пустоты, расслоения, трещины). Точность определения прочности: ±10–15% при наличии градуировочной зависимости. Глубина прозвучивания: до 10 м.
Магнитный метод
Определение толщины защитного слоя и расположения арматуры по ГОСТ 22904-93. Прибор создаёт магнитное поле, которое искажается арматурой. Точность: ±5% или ±1 мм. Глубина обнаружения: до 60–80 мм для арматуры диаметром 10–20 мм.
Лабораторные методы исследований
| Метод | Определяемый параметр | Нормативный документ | Количество образцов | Стоимость, руб./образец |
|---|---|---|---|---|
| Испытание кернов на сжатие | Прочность бетона | ГОСТ 28570-2019 | 3–6 шт. | 1500–3000 |
| Химический анализ | Содержание хлоридов, сульфатов | ГОСТ 5382-2019 | 3–5 проб | 2000–5000 |
| Фенолфталеиновая проба | Глубина карбонизации | — | 5–10 точек | 100–300 |
| Определение водонепроницаемости | Марка W | ГОСТ 12730.5-2018 | 3–6 образцов | 2000–4000 |
| Определение морозостойкости | Марка F | ГОСТ 10060-2012 | 6–12 образцов | 5000–10000 |
Оценка технического состояния и категорирование
По ГОСТ 31937-2011 техническое состояние конструкций подразделяется на четыре категории:
- Нормативное — дефекты отсутствуют, несущая способность соответствует проекту. Ремонт не требуется.
- Работоспособное — имеются незначительные дефекты, не влияющие на несущую способность. Требуется текущий ремонт.
- Ограниченно работоспособное — дефекты снижают несущую способность, но конструкция сохраняет устойчивость. Требуется капитальный ремонт или усиление.
- Аварийное — конструкция потеряла несущую способность, существует опасность обрушения. Требуется немедленная разгрузка и усиление или замена.
Приборы и оборудование для диагностики
| Прибор | Назначение | Диапазон измерений | Погрешность | Цена, тыс. руб. |
|---|---|---|---|---|
| Склерометр ОНИКС-2.5 | Прочность бетона | 5–50 МПа | ±10% | 80–120 |
| Испытатель отрыва ПСО-МГ4 | Прочность бетона (эталон) | 5–100 МПа | ±5% | 150–250 |
| Ультразвуковой прибор УКС-МГ4 | Прочность, дефектоскопия | 10–100 МПа | ±10% | 200–350 |
| Измеритель защитного слоя ИЗС-10Н | Защитный слой, арматура | 3–80 мм | ±5% | 60–100 |
| Микроскоп МПБ-2 | Ширина трещин | 0,05–5 мм | ±0,025 мм | 15–25 |
| Адгезиметр ПСО-МГ4 | Адгезия покрытий | 0,5–10 МПа | ±5% | 120–180 |
Сравнение методов определения прочности
| Метод | Точность | Разрушающий? | Время на 1 точку | Стоимость, руб./точка | Применимость |
|---|---|---|---|---|---|
| Ударный импульс | ±15–20% | Нет | 1–2 мин | 150–300 | Массовый контроль |
| Отрыв со скалыванием | ±5–8% | Да | 15–20 мин | 800–1500 | Эталонный метод |
| Скалывание ребра | ±10–15% | Да | 5–10 мин | 400–800 | Контроль краёв |
| Ультразвуковой | ±10–15% | Нет | 3–5 мин | 200–400 | Дефектоскопия |
| Испытание кернов | ±3–5% | Да | 30–60 мин | 1500–3000 | Арбитражный метод |
Состав отчётной документации
По результатам обследования составляется технический отчёт (заключение), включающий:
- Ведомость дефектов с фотофиксацией и картами расположения;
- Протоколы инструментальных измерений (прочность, защитный слой, трещины, деформации);
- Протоколы лабораторных испытаний;
- Поверочные расчёты несущей способности;
- Заключение о техническом состоянии с категорией по ГОСТ 31937-2011;
- Рекомендации по ремонту и усилению с указанием материалов и технологий;
- Ведомость объёмов ремонтных работ.
Практическое предупреждение: При обследовании конструкций, эксплуатируемых в агрессивных средах, обязательно отбирайте пробы бетона на химический анализ. Визуально невозможно определить содержание хлоридов или сульфатов в бетоне. На одном объекте в Калининграде (морской порт) визуально бетон выглядел нормально, но анализ показал содержание хлоридов 1,2% от массы цемента при критическом 0,4%. Арматура корродировала со скоростью 0,5 мм/год. Если бы ограничились только визуальным осмотром — через 3–4 года конструкция могла обрушиться.
Выводы и рекомендации
- Проводите плановое обследование конструкций не реже одного раза в 5 лет, в агрессивных средах — ежегодно.
- Минимальный объём инструментального контроля: прочность бетона (неразрушающий метод) + толщина защитного слоя + ширина раскрытия трещин.
- Для ответственных конструкций обязательно выполняйте отрыв со скалыванием (не менее 3 испытаний на элемент).
- При обнаружении трещин с раскрытием более 0,3 мм устанавливайте маяки и наблюдайте не менее 14 суток.
- Привлекайте к обследованию аттестованные лаборатории с опытом работы не менее 3 лет.
- Сохраняйте отчёты об обследованиях — они позволяют отслеживать динамику развития дефектов.
- На основании диагностики разрабатывайте проект ремонта, а не просто смету на материалы.
Нормативная база и литература
- ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния».
- ГОСТ 22690-2015 «Бетоны. Определение прочности механическими методами неразрушающего контроля».
- ГОСТ 22904-93 «Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры».
- ГОСТ 28570-2019 «Бетоны. Методы определения прочности по образцам, отобранным из конструкций».
- ГОСТ 17624-2012 «Бетоны. Ультразвуковой метод определения прочности».
- СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».
- EN 13791:2019 «Assessment of in-situ compressive strength in structures and precast concrete components».
- Рекомендации по обследованию и оценке технического состояния бетонных и железобетонных конструкций / НИИЖБ, 2018.
