Введение: структурное восстановление бетона — почему эпоксиды

Структурное восстановление бетона — это не просто заполнение трещины, а восстановление монолитности конструкции, при котором берега трещины работают совместно под нагрузкой. За 15 лет обследования аварийных железобетонных конструкций я сформулировал жёсткое правило: для структурного восстановления несущих конструкций применимы только эпоксидные составы. Ни полиуретаны (прочность 10–25 МПа), ни акрилатные гели (0,5–1,5 МПа), ни микроцементы (15–30 МПа, но хрупкие) не обеспечивают требуемого сочетания прочности, адгезии и модуля упругости.

Эпоксидный инъекционный состав после отверждения должен иметь прочность на сжатие не менее 80 МПа, адгезию к бетону не менее 2,5 МПа (с разрывом по бетону, а не по клеевому шву) и модуль упругости 2 500–3 500 МПа. Только при этих параметрах берега трещины работают как единое целое, а арматура, пересекающая трещину, защищена от коррозии.

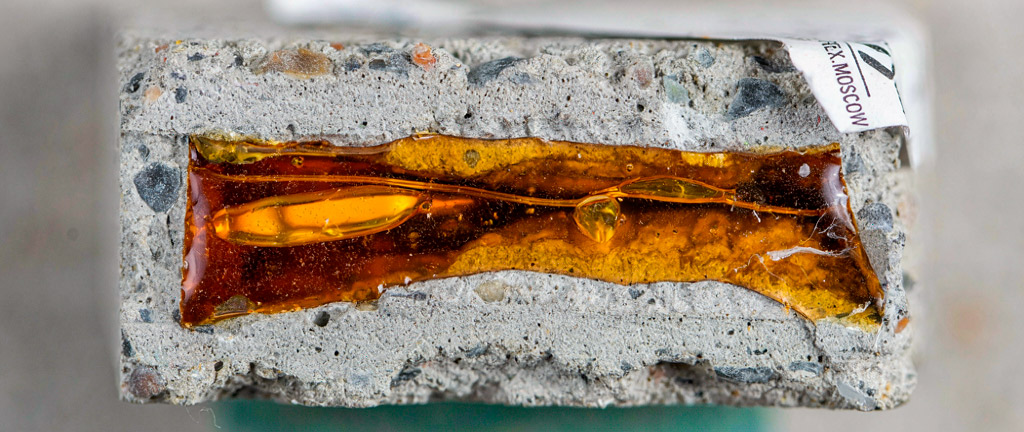

Эпоксидные инъекционные составы для структурного восстановления бетона

Важно: Эпоксидные составы категорически не применяются для гидроизоляции активных течей. Вода является антиадгезивом для эпоксидов — адгезия к влажному бетону падает на 50–70%. Кроме того, вода реагирует с аминным отвердителем, нарушая стехиометрию и приводя к неполной полимеризации. Трещина перед инъектированием эпоксидом должна быть просушена до влажности не более 4%.

Химия эпоксидных инъекционных составов

Эпоксидные инъекционные составы — это двухкомпонентные системы на основе эпоксидных смол (бисфенол А или бисфенол F) и аминных отвердителей. В отличие от клеевых и наливных эпоксидных составов, инъекционные имеют пониженную вязкость (80–800 мПа·с), что достигается использованием низкомолекулярных смол и реактивных разбавителей.

Ключевые компоненты:

Эпоксидная смола (компонент А): бисфенол А (DGEBA) — стандартная вязкость 8 000–12 000 мПа·с; бисфенол F (DGEBF) — пониженная вязкость 2 000–4 000 мПа·с, используется для низковязких составов.
Реактивный разбавитель: глицидиловые эфиры (крезилглицидиловый эфир, бутандиолдиглицидиловый эфир). Снижают вязкость до 80–200 мПа·с, но при избытке (>20%) снижают прочность и химическую стойкость.
Аминный отвердитель (компонент B): алифатические амины (TETA, DETA) — быстрое отверждение при +5…+20°C; циклоалифатические амины — повышенная химическая стойкость; модифицированные амины (основания Манниха) — отверждение при пониженных температурах (до 0°C).

Таблица 1. Влияние типа отвердителя на свойства эпоксидного состава
Тип отвердителя	Минимальная температура отверждения, °C	Жизнеспособность при +20°C, мин	Прочность на сжатие, МПа	Химическая стойкость	Стоимость
Алифатический амин (TETA)	+5	20–30	85–100	Средняя	Низкая
Циклоалифатический амин	+10	40–60	90–110	Высокая	Средняя
Модифицированный амин (основание Манниха)	0…+2	30–50	80–95	Средняя	Высокая
Полиамидный отвердитель	+5	60–90	70–85	Низкая	Средняя

Ключевые технические характеристики и их значение

При выборе эпоксидного инъекционного состава необходимо анализировать следующие параметры:

Вязкость (мПа·с). Определяет минимальную ширину трещины, в которую состав может проникнуть. Эмпирическое правило: минимальная ширина трещины (мм) = вязкость (мПа·с) / 1000. Для состава с вязкостью 120 мПа·с минимальная ширина трещины — 0,12 мм.
Прочность на сжатие (МПа). Должна быть не ниже прочности ремонтируемого бетона. Для бетона класса B25 (18,5 МПа) достаточно состава с прочностью 60 МПа. Для B40 (29,4 МПа) — не менее 90 МПа.
Адгезия к бетону (МПа). Критический параметр. По EN 1504-5 адгезия должна быть не менее 2,0 МПа. Качественные составы обеспечивают 3,0–4,0 МПа с разрывом по бетону.
Модуль упругости (МПа). Должен быть близок к модулю упругости бетона (27 000–36 000 МПа для классов B25–B40). Однако эпоксидные составы имеют модуль 2 500–3 500 МПа — это компенсируется тем, что состав работает только в зоне трещины, а не по всему сечению.
Жизнеспособность (мин). Время, в течение которого состав сохраняет текучесть после смешивания. При +20°C — 25–60 минут. При +30°C сокращается в 2 раза. При +5°C увеличивается в 2–3 раза.
Температура стеклования Tg (°C). Для конструкций, эксплуатирующихся при повышенных температурах (промышленные полы, дымовые трубы), Tg должна быть не ниже 60–80°C.

Сравнение эпоксидных составов различной вязкости

Таблица 2. Линейка эпоксидных инъекционных составов РЕКС
Параметр	REX-EPO-Inject LV (низковязкий)	REX-EPO-Inject MV (средней вязкости)	REX-EPO-Inject HV (конструкционный)	REX-EPO-Inject WF (зимний)
Вязкость при +23°C, мПа·с	80–120	250–400	500–800	100–180
Минимальная ширина трещины, мм	0,05	0,2	0,5	0,08
Прочность на сжатие, МПа	85–95	90–110	95–120	80–90
Прочность на растяжение при изгибе, МПа	35–45	40–50	45–55	30–40
Адгезия к бетону, МПа	≥3,0	≥3,0	≥2,8	≥2,5
Модуль упругости, МПа	2 500–3 000	2 800–3 300	3 000–3 500	2 200–2 800
Жизнеспособность при +20°C, мин	40–60	30–45	25–35	50–70
Температура применения, °C	+5…+35	+5…+35	+10…+30	0…+20
Температура стеклования Tg, °C	55–60	60–65	65–70	50–55
Стоимость 1 кг, руб.	2 200–3 000	1 800–2 500	1 500–2 200	2 500–3 500

Области применения: от волосяных трещин до силовых разломов

Таблица 3. Выбор эпоксидного состава по типу конструкции и дефекта
Тип конструкции	Тип дефекта	Ширина трещины, мм	Рекомендуемый состав	Давление нагнетания, бар
Фундаментная плита	Усадочные трещины	0,1–0,3	REX-EPO-Inject LV	2–5
Колонна, балка	Конструкционные трещины	0,3–0,8	REX-EPO-Inject MV	3–8
Мостовая балка	Силовые трещины	0,5–3,0	REX-EPO-Inject HV	5–15
Резервуар, бассейн	Сквозные трещины с течью	0,2–0,5	Сначала полиуретан, затем REX-EPO-Inject LV	5–10
Промышленный пол	Усадочные трещины	0,1–0,5	REX-EPO-Inject MV	2–5
Дымовая труба	Температурные трещины	0,3–1,0	REX-EPO-Inject HV (Tg ≥ 70°C)	3–8

Технология структурного инъектирования

Структурное инъектирование эпоксидными составами — это высокоточная технология, где отклонение от регламента на любом этапе приводит к невосстановлению несущей способности конструкции. Пошаговый регламент:

Диагностика. Измерение ширины и глубины трещины (ультразвуковой дефектоскоп, измерение прочности бетона склерометром). Определение категории трещины: статическая или динамическая. Для динамических трещин эпоксидное инъектирование неэффективно — требуется усиление конструкции.
Подготовка трещины. Расшивка (разделка) трещины на глубину 10–15 мм, ширина штрабы 15–20 мм. Очистка сжатым воздухом (6–8 бар). При наличии масел — обезжиривание ацетоном.
Сушка трещины. Продувка горячим воздухом (60–80°C) в течение 15–30 минут до влажности бетона в зоне трещины не более 4% (контроль влагомером).
Установка пакеров. Шаг 150–300 мм. Для трещин глубиной более 300 мм — двухсторонняя установка пакеров (с двух сторон конструкции).
Герметизация поверхности. Эпоксидная шпатлёвка по штрабе. Время отверждения — 4–8 часов при +20°C.
Проверка герметичности. Сжатый воздух 2–3 бар. Падение давления не более 0,1 бар/мин.
Приготовление состава. Смешивание компонентов A:B в точном соотношении (по весу!). Низкооборотный миксер 300–400 об/мин, 3 минуты. Категорически запрещены высокооборотные дрели — аэрация снижает прочность на 20–30%.
Нагнетание. От нижнего пакера к верхнему. Давление: 2–5 бар для волосяных трещин, 5–15 бар для конструкционных. Критерий заполнения — выход состава из соседнего пакера.
Выдержка. 24–72 часа при +20°C. При +5°C — до 7 суток. Запрещается нагружать конструкцию до полной полимеризации.
Контроль качества. Выбуривание кернов диаметром 50–75 мм через 7 суток. Визуальная оценка заполнения трещины. Испытание кернов на растяжение при раскалывании.

Предупреждение: При инъектировании вертикальных трещин высотой более 2 м обязательно используйте составы с жизнеспособностью не менее 40 минут. Состав с жизнеспособностью 25 минут начнёт полимеризоваться в насосе и шлангах до завершения инъектирования верхних пакеров. На объекте в г. Домодедово (2020) подрядчик использовал состав с жизнеспособностью 20 минут при +28°C — фактическая жизнеспособность сократилась до 8 минут, насос вышел из строя, 12 кг состава полимеризовалось в шлангах.

Методы контроля качества и приёмки

Контроль качества структурного инъектирования — обязательный этап, без которого приёмка работ недействительна. Методы контроля:

Выбуривание кернов (основной метод). Через 7 суток после инъектирования выбуриваются керны диаметром 50–75 мм в количестве 3 шт. на каждые 50 пог. м трещин. Керн должен пересекать трещину. Оценивается: заполнение трещины по всей глубине (визуально), отсутствие пустот и непроклеенных участков.
Испытание на растяжение при раскалывании (по ГОСТ 10180-2012). Керн раскалывается по плоскости трещины. Разрушение должно проходить по бетону, а не по клеевому шву. Прочность на растяжение при раскалывании — не менее 2,0 МПа.
Ультразвуковой контроль. Скорость прохождения ультразвука через отремонтированную зону должна составлять не менее 90% от скорости в монолитном бетоне.
Испытание на водонепроницаемость (для гидротехнических конструкций). По ГОСТ 12730.5-2018. Марка водонепроницаемости отремонтированной зоны должна соответствовать проектной (W6–W12).

Заключение и рекомендации

Для структурного восстановления несущих конструкций применяйте только эпоксидные составы с прочностью на сжатие не менее 80 МПа и адгезией к бетону не менее 2,5 МПа.
Выбор вязкости состава определяется шириной трещины: до 0,2 мм — LV (80–120 мПа·с), 0,2–0,5 мм — MV (250–400 мПа·с), 0,5–3,0 мм — HV (500–800 мПа·с).
Трещина перед инъектированием должна быть просушена до влажности не более 4%. Вода снижает адгезию эпоксида на 50–70%.
При температуре основания ниже +5°C применяйте зимние модификации эпоксидных составов (REX-EPO-Inject WF) или обеспечьте прогрев зоны работ.
Контроль качества обязателен: выбуривание кернов через 7 суток, испытание на растяжение при раскалывании, ультразвуковой контроль.
Не нагружайте конструкцию до полной полимеризации состава (24–72 часа при +20°C, до 7 суток при +5°C).
Стоимость качественного структурного инъектирования: 2 500–6 000 руб./пог. м трещины. Экономия на материалах или технологии приводит к затратам на повторный ремонт, превышающим первоначальные в 2–3 раза.

Нормативные документы и стандарты

EN 1504-5:2013 «Products and systems for the protection and repair of concrete structures — Injection»
ГОСТ 32016-2012 «Материалы и системы для защиты и ремонта бетонных конструкций»
СП 72.13330.2016 «Защита строительных конструкций и сооружений от коррозии»
ГОСТ 10180-2012 «Бетоны. Методы определения прочности по контрольным образцам»
ГОСТ 28570-2019 «Бетоны. Методы определения прочности по образцам, отобранным из конструкций»
ГОСТ 12730.5-2018 «Бетоны. Методы определения водонепроницаемости»
СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
