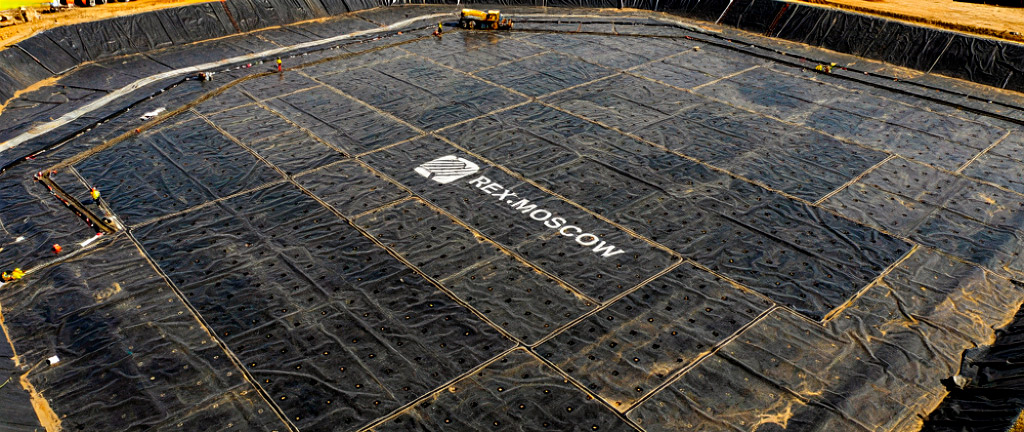

Что такое геомембраны и их роль в строительстве
Геомембрана — это рулонный гидроизоляционный материал из полимерного листа толщиной от 0,5 до 3,0 мм, предназначенный для создания водонепроницаемых экранов в грунтовых и бетонных сооружениях. За 15 лет работы с геосинтетическими материалами на полигонах ТБО, шламонакопителях, прудах-испарителях и фундаментах промышленных зданий я убедился: геомембрана — самый надёжный гидроизоляционный материал для больших площадей, но только при условии правильного выбора типа и соблюдения технологии укладки.
В отличие от обмазочной и рулонной наплавляемой гидроизоляции, геомембрана не имеет адгезии к основанию — она работает как свободно лежащий экран, пригруженный балластом или защитным слоем. Это принципиальное отличие определяет и преимущества (независимость от деформаций основания, высокая скорость укладки), и ограничения (необходимость балластировки, чувствительность к проколам).
Мировой рынок геомембран оценивается в 3,5 млрд долларов (2024 г.) с ежегодным ростом 8–10%. В России объём применения геомембран растёт на 15–20% в год, что связано с ужесточением экологических требований к полигонам ТБО и развитием горнодобывающей отрасли.
Виды геомембран: материалы и характеристики
HDPE (полиэтилен высокой плотности)
Наиболее распространённый тип геомембран. Плотность: 0,940–0,965 г/см³. Толщина: 0,5–3,0 мм. Прочность на разрыв: 20–40 МПа. Относительное удлинение при разрыве: 12–15% (низкая эластичность). Химическая стойкость: отличная (pH 1–14). Температура эксплуатации: от –50 до +80 °C. Срок службы: 50–100 лет (расчётный). Стоимость: 250–500 руб./м² (толщина 1,5 мм). Применение: полигоны ТБО, шламонакопители, пруды-накопители, каналы.
LLDPE (линейный полиэтилен низкой плотности)
Более эластичный, чем HDPE. Плотность: 0,915–0,940 г/см³. Относительное удлинение: 800–1000%. Прочность на разрыв: 15–25 МПа. Преимущество: высокая гибкость, позволяющая укладывать мембрану на неровное основание без риска разрыва. Стоимость: 300–550 руб./м². Применение: резервуары сложной геометрии, туннели, деформируемые основания.
PVC (поливинилхлорид)
Гибкая мембрана с пластификаторами. Толщина: 0,5–2,0 мм. Относительное удлинение: 300–400%. Прочность на разрыв: 10–18 МПа. Преимущество: лёгкость сварки горячим воздухом, высокая гибкость. Недостаток: миграция пластификатора со временем (через 15–20 лет мембрана охрупчивается), низкая химическая стойкость к маслам и растворителям. Стоимость: 200–400 руб./м². Применение: декоративные пруды, временные сооружения, туннели.
EPDM (этилен-пропилен-диеновый каучук)
Синтетический каучук с исключительной эластичностью. Относительное удлинение: 500–700%. Прочность на разрыв: 8–12 МПа. Температура эксплуатации: от –60 до +120 °C. Срок службы: 50+ лет. Стоимость: 600–1200 руб./м² — самая высокая среди геомембран. Применение: резервуары питьевой воды, ответственные гидротехнические сооружения, кровли.
| Характеристика | HDPE | LLDPE | PVC | EPDM |
|---|---|---|---|---|
| Плотность, г/см³ | 0,940–0,965 | 0,915–0,940 | 1,25–1,35 | 1,10–1,20 |
| Прочность на разрыв, МПа | 20–40 | 15–25 | 10–18 | 8–12 |
| Относительное удлинение, % | 12–15 | 800–1000 | 300–400 | 500–700 |
| Химическая стойкость | Отличная | Хорошая | Средняя | Хорошая |
| Срок службы, лет | 50–100 | 30–50 | 15–25 | 50+ |
| Стоимость, руб./м² (1,5 мм) | 250–500 | 300–550 | 200–400 | 600–1200 |
Области применения геомембран
Полигоны ТБО и промышленных отходов. Основная область применения. Геомембрана HDPE толщиной 1,5–2,0 мм укладывается в основание полигона и на откосы, создавая водонепроницаемый экран, предотвращающий попадание фильтрата в грунтовые воды. По СП 320.1325800.2017, полигоны ТБО должны иметь двухслойный гидроизоляционный экран: геомембрана + бентонитовый мат или геомембрана + глиняный замок.
Шламонакопители и хвостохранилища. Горнодобывающая промышленность использует геомембраны HDPE толщиной 1,5–2,5 мм для изоляции токсичных отходов обогащения. Химическая стойкость HDPE позволяет контактировать с растворами кислот и щелочей концентрацией до 20% без деградации.
Гидротехнические сооружения. Каналы, водохранилища, пруды-накопители, противопожарные водоёмы. Геомембрана снижает фильтрационные потери воды на 95–99% по сравнению с грунтовым ложем. Для каналов применяют HDPE толщиной 1,0–1,5 мм с защитным слоем из геотекстиля и каменной наброски.
Фундаменты и подземные сооружения. Геомембрана применяется как дополнительный гидроизоляционный слой при защите фундаментов глубокого заложения, паркингов, тоннелей. В комбинации с обмазочной гидроизоляцией создаёт дублирующий контур защиты.
Технология укладки геомембран
Подготовка основания
Основание под геомембрану должно быть ровным, очищенным от острых предметов, корней, камней с острыми гранями. Допустимая высота неровностей: не более 20 мм на длине 3 метра. Грунтовое основание уплотняют до коэффициента 0,95 от максимальной плотности. На основание укладывают подстилающий слой из геотекстиля плотностью 300–500 г/м², который защищает мембрану от проколов и служит дренирующим слоем.
Раскладка полотнищ
Рулоны геомембраны раскатывают вручную или с помощью раскатчика. Полотнища укладывают с перехлёстом 100–150 мм для последующей сварки. Направление раскладки — вдоль уклона (для откосов) или вдоль длинной стороны (для горизонтальных поверхностей). При температуре ниже +5 °C HDPE мембрана теряет гибкость — перед укладкой рулоны выдерживают в тёплом помещении не менее 24 часов.
Анкеровка по периметру
По периметру изолируемой площади геомембрану заводят в анкерную траншею глубиной 0,5–1,0 метра и шириной 0,3–0,5 метра. Траншею заполняют грунтом с послойным уплотнением. Анкеровка предотвращает сползание мембраны с откосов и компенсирует температурные деформации.
Балластировка
На горизонтальных поверхностях геомембрану пригружают защитным слоем: песком (200–300 мм), щебнем (150–200 мм) или бетонной стяжкой (50–100 мм). Без балластировки ветер поднимает мембрану, а грунтовые воды могут создать обратное давление. На откосах мембрану защищают от сползания анкеровкой в верхней части и пригрузом в нижней.
| Параметр | Грунтовое основание | Бетонное основание | Основание из старой мембраны |
|---|---|---|---|
| Максимальная неровность, мм/3м | 20 | 10 | 15 |
| Коэффициент уплотнения | ≥0,95 | — | — |
| Геотекстиль, г/м² | 300–500 | 200–300 | 200–300 |
| Острые выступы | Не допускаются | Не допускаются | Не допускаются |
| Влажность грунта | Оптимальная | — | — |
Сварка и соединение полотнищ
Сварка — самый ответственный этап укладки геомембраны. 90% протечек связаны с некачественными сварными швами. Применяются два основных метода сварки:
Сварка горячим клином (двойной шов)
Автоматический сварочный аппарат с нагретым клином (температура 350–450 °C) размягчает верхнее и нижнее полотнища в зоне перехлёста, после чего прижимные ролики сваривают их. Образуется двойной шов с воздушным каналом между швами, который используется для испытания сжатым воздухом. Ширина шва: 2×15 мм. Прочность шва: 80–95% от прочности основного материала. Производительность: 100–300 п.м./час. Применяется для HDPE и LLDPE.
Экструзионная сварка
Присадочный пруток из того же материала, что и мембрана, расплавляется в экструдере и наносится на кромку шва. Применяется для сварки в труднодоступных местах (углы, примыкания, ремонт дефектов), а также для сварки PVC-мембран. Прочность шва: 70–85% от основного материала. Производительность: 10–30 п.м./час.
Контроль качества сварных швов
100% швов проверяют неразрушающими методами. Двойные швы испытывают сжатым воздухом: в воздушный канал подают давление 2–3 бара, падение давления за 5 минут не должно превышать 10%. Одиночные швы проверяют вакуумным колоколом: на шов наносят мыльный раствор, накрывают вакуумной камерой и создают разрежение 0,2 бара — отсутствие пузырей свидетельствует о герметичности. Раз в смену выполняют разрушающий контроль: вырезают образец шва и испытывают на разрыв и отслаивание.
Важно! Сварку геомембраны выполняют только в сухую погоду при температуре воздуха от +5 до +40 °C. Влага, пыль и грязь в зоне шва снижают прочность сварного соединения на 50–70%. При отрицательных температурах HDPE мембрана становится жёсткой, и сварка невозможна без предварительного подогрева зоны шва строительным феном.
Типичные ошибки при укладке
Ошибка 1. Некачественная подготовка основания
Острые камни, корни, строительный мусор под мембраной — гарантированные проколы при балластировке. На одном из полигонов ТБО в Ленинградской области через 3 месяца после сдачи обнаружили 47 проколов на площади 2 га. Причина: экономия на геотекстиле и некачественная очистка основания. Стоимость ремонта превысила 5 млн рублей.
Ошибка 2. Натяжение мембраны при укладке
Геомембрану укладывают свободно, без натяжения. Натянутая мембрана при температурном сжатии (зимой) создаёт напряжения в швах, приводящие к разрывам. Температурный запас: 2–3% от длины полотнища (200–300 мм на 10 метров).
Ошибка 3. Недостаточная анкеровка
Мембрана на откосах без надёжной анкеровки сползает под действием собственного веса и температурных деформаций. Глубина анкерной траншеи должна быть не менее 0,5 метра, а для откосов крутизной более 1:2 — не менее 1,0 метра.
Ошибка 4. Хождение по мембране в жёсткой обуви
Рабочие в ботинках с твёрдой подошвой оставляют микроповреждения, которые становятся очагами протечек. По геомембране ходят только в мягкой обуви или по временным настилам из фанеры.
Практический совет. При укладке геомембраны на откосах крутизной более 1:2 используйте текстурированную (шероховатую) HDPE мембрану. Текстурированная поверхность увеличивает коэффициент трения с грунтом в 1,5–2 раза, предотвращая сползание. Для откосов крутизной 1:1,5 и более применяйте LLDPE мембрану, которая благодаря эластичности лучше облегает неровности и меньше подвержена разрывам при деформациях основания.
Заключение и рекомендации
- Выбирайте тип мембраны под задачу. HDPE — для полигонов ТБО и химически агрессивных сред. LLDPE — для сложной геометрии и деформируемых оснований. PVC — для временных сооружений. EPDM — для резервуаров питьевой воды.
- Не экономьте на геотекстиле. Подстилающий слой геотекстиля плотностью 300–500 г/м² — обязательный элемент. Без него проколы неизбежны.
- Укладывайте мембрану свободно. Никакого натяжения! Температурный запас 2–3% от длины полотнища предотвратит разрывы швов зимой.
- Контролируйте качество сварки. 100% швов должны проходить неразрушающий контроль. Раз в смену — разрушающий контроль образца.
- Обеспечьте надёжную анкеровку. Анкерная траншея глубиной 0,5–1,0 метра по всему периметру. Для откосов — дополнительная анкеровка в верхней части.
- Защищайте мембрану при эксплуатации. Балластировка песком, щебнем или бетоном. Без защиты мембрана повреждается ветром, УФ-излучением и механическими воздействиями.
- Соблюдайте температурный режим сварки. Сварка только при положительных температурах и в сухую погоду. Влага и холод — враги качественного шва.
Нормативные документы
- СП 320.1325800.2017 «Полигоны для твёрдых коммунальных отходов. Проектирование, эксплуатация и рекультивация»
- ГОСТ Р 56586-2015 «Геомембраны гидроизоляционные полимерные рулонные. Технические условия»
- ГОСТ 9.602-2016 «Сооружения подземные. Общие требования к защите от коррозии»
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»
- EN 13361:2018 «Geosynthetic barriers. Characteristics required for use in the construction of reservoirs and dams»
- GRI-GM13 «Test Methods, Test Properties and Testing Frequency for HDPE Geomembranes»
- GRI-GM17 «Test Methods, Test Properties and Testing Frequency for LLDPE Geomembranes»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
