Содержание
- Введение: агрессивные среды очистных сооружений
- Классификация агрессивных сред и их воздействие на бетон
- Материалы для гидроизоляции в агрессивных средах
- Комплексная система защиты очистных сооружений
- Технология устройства гидроизоляции
- Сравнение материалов для агрессивных сред
- Заключение и рекомендации

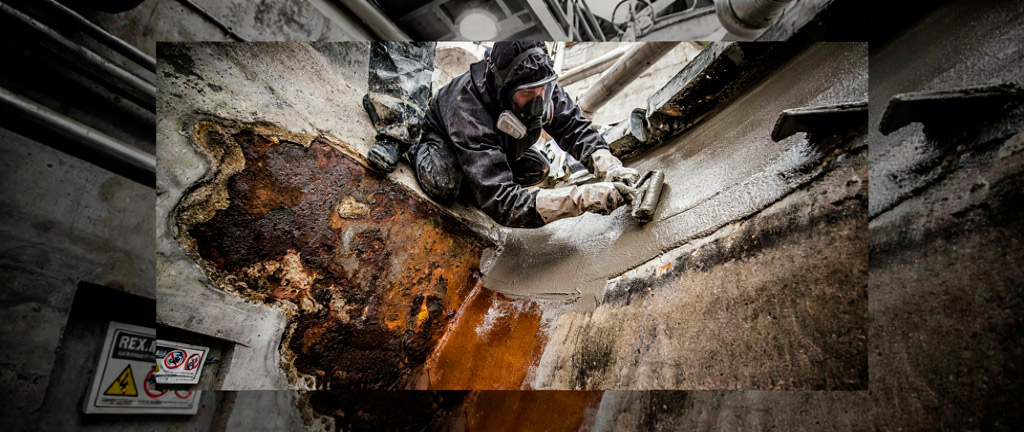

Введение: агрессивные среды очистных сооружений
Очистные сооружения — это, без преувеличения, самые агрессивные условия эксплуатации для бетонных и железобетонных конструкций. За 15 лет работы я обследовал десятки очистных сооружений и видел, как бетон класса B30 разрушается до щебня за 5–7 лет без надлежащей защиты. Причина — комплексное воздействие агрессивных факторов: сероводород H₂S (газовая коррозия сводов и перекрытий), серная кислота H₂SO₄ (продукт жизнедеятельности тионовых бактерий, концентрация до 5–10% на поверхности бетона), хлориды (в промышленных стоках до 5000 мг/л), сульфаты (сульфатная коррозия цементного камня), аммонийные соединения, органические кислоты.
Механизм разрушения бетона в очистных сооружениях — это биохимическая коррозия. Тионовые бактерии Thiobacillus окисляют сероводород до серной кислоты, которая реагирует с гидроксидом кальция цементного камня, образуя гипс CaSO₄·2H₂O. Гипс, в свою очередь, реагирует с алюминатами цемента, образуя эттрингит (3CaO·Al₂O₃·3CaSO₄·32H₂O) — «цементную бациллу», которая увеличивается в объёме в 2–3 раза и разрывает бетон изнутри. Без защиты этот процесс разрушает бетон со скоростью 2–5 мм в год.
Критически важно: Обычная гидроизоляция не работает в очистных сооружениях. Битумные материалы разрушаются сероводородом и органикой, цементные составы без специальных добавок подвержены сульфатной и кислотной коррозии, ПВХ-мембраны теряют пластификаторы в агрессивной среде. Для очистных сооружений требуются специальные химически стойкие материалы: эпоксидные составы на новолачных смолах, полиуретановые покрытия с повышенной химической стойкостью, ТЭП-гидрошпонки.
Классификация агрессивных сред и их воздействие на бетон
По СП 28.13330.2017 агрессивные среды классифицируются по степени воздействия на бетон: слабоагрессивная (pH 5,0–6,5), среднеагрессивная (pH 4,0–5,0) и сильноагрессивная (pH < 4,0). Очистные сооружения относятся к сильноагрессивной среде по нескольким показателям одновременно: кислотная агрессия (pH стоков 3,5–6,5, на поверхности бетона в зоне газовой коррозии pH может снижаться до 1–2), сульфатная агрессия (содержание SO₄²⁻ до 3000 мг/л), хлоридная агрессия (содержание Cl⁻ до 5000 мг/л), магнезиальная агрессия (содержание Mg²⁺ до 1000 мг/л).
Газовая коррозия — особый вид разрушения, характерный для канализационных коллекторов и аэротенков. Сероводород H₂S выделяется из сточных вод и накапливается в верхней части коллекторов. На влажной поверхности бетона тионовые бактерии окисляют H₂S до H₂SO₄. Концентрация кислоты на поверхности может достигать 5–10%, что соответствует pH 0,5–1,0. Скорость коррозии незащищённого бетона в таких условиях — 3–10 мм в год.
| Вид агрессии | Показатель | Диапазон значений | Степень агрессии |
|---|---|---|---|
| Кислотная | pH | 3,5–6,5 (стоки), 0,5–2,0 (газовая зона) | Сильноагрессивная |
| Сульфатная | SO₄²⁻, мг/л | 500–3000 | Средне-сильноагрессивная |
| Хлоридная | Cl⁻, мг/л | 500–5000 | Среднеагрессивная |
| Магнезиальная | Mg²⁺, мг/л | 100–1000 | Среднеагрессивная |
| Газовая (H₂S) | Концентрация H₂S, ppm | 10–500 | Сильноагрессивная |
Материалы для гидроизоляции в агрессивных средах
Для защиты очистных сооружений применяются материалы с подтверждённой химической стойкостью. Эпоксидные составы на новолачных смолах — наиболее химически стойкий класс эпоксидных материалов. Новолачные эпоксидные смолы имеют более высокую плотность сшивки, чем стандартные, и выдерживают воздействие серной кислоты до 50%, соляной кислоты до 20%, растворов щелочей до 50%. Применяются для защитных покрытий толщиной 300–500 мкм и как связующее для химически стойких наливных полов.
Полиуретановые покрытия с повышенной химической стойкостью — двухкомпонентные составы на основе ароматических полиизоцианатов. Обладают высокой стойкостью к сероводороду, органическим кислотам, нефтепродуктам. Эластичность (удлинение 50–100%) позволяет перекрывать трещины до 0,5 мм. Применяются для защиты сводов коллекторов и аэротенков.
Термоэластопласты (ТЭП) для гидрошпонок — материал, сочетающий эластичность резины и технологичность термопласта. В отличие от ПВХ, ТЭП не содержит вымываемых пластификаторов и сохраняет эластичность в агрессивных средах. Применяется для гидрошпонок в деформационных и рабочих швах очистных сооружений.
| Материал | H₂SO₄ 20% | HCl 10% | NaOH 20% | H₂S (газ) | Нефтепродукты |
|---|---|---|---|---|---|
| Эпоксидный (новолачный) | Стойко | Стойко | Стойко | Стойко | Стойко |
| Полиуретановый (ароматический) | Огр. стойко | Стойко | Стойко | Стойко | Стойко |
| ТЭП-гидрошпонка | Стойко | Стойко | Стойко | Стойко | Стойко |
| Цементно-полимерный (стандартный) | Нестойко | Нестойко | Стойко | Огр. стойко | Стойко |
| ПВХ-П (стандартный) | Стойко | Стойко | Стойко | Огр. стойко | Нестойко |
Комплексная система защиты очистных сооружений
Система защиты очистных сооружений РЕКС включает четыре уровня. Уровень 1 — первичная защита бетона: применение сульфатостойкого цемента (ЦЕМ I СС), добавка в бетон микрокремнезёма (5–10% от массы цемента) для снижения проницаемости, гидрофобизирующие добавки. Бетон должен иметь марку по водонепроницаемости не ниже W12 и по морозостойкости не ниже F300.
Уровень 2 — гидроизоляция швов: установка ТЭП-гидрошпонок в деформационные и рабочие швы. ТЭП устойчив к воздействию сероводорода, кислот и щелочей, не выделяет пластификаторов. Для деформационных швов — П-образные ТЭП-шпонки с инъекционными каналами. Для рабочих швов — плоские ТЭП-шпонки с анкерными рёбрами.
Уровень 3 — химически стойкое покрытие: нанесение эпоксидного покрытия на новолачной основе толщиной 300–500 мкм на своды и стены (зона газовой коррозии), устройство полиуретанового покрытия толщиной 2–4 мм на полы и лотки (зона контакта со стоками). Уровень 4 — система мониторинга: установка инъекционных трубок в швах, датчиков коррозии арматуры, смотровых колодцев для контроля состояния конструкций.
Технология устройства гидроизоляции
Технология устройства защиты очистных сооружений включает 6 этапов. Этап 1 — подготовка поверхности: пескоструйная очистка до степени Sa 2½ (для металла) или удаление слабого бетона фрезерованием, обеспыливание, сушка до влажности не более 4%. Этап 2 — ремонт бетона: восстановление разрушенных участков эпоксидным ремонтным составом, заделка трещин инъектированием эпоксидной смолы.
Этап 3 — грунтование: нанесение эпоксидного праймера, проникающего в поры бетона и блокирующего капиллярный подсос. Этап 4 — нанесение химически стойкого покрытия: эпоксидная эмаль в 2–3 слоя (зона газовой коррозии) или полиуретановое покрытие в 2 слоя (зона контакта со стоками). Межслойная выдержка — 12–24 часа. Этап 5 — контроль качества: проверка сплошности покрытия искровым дефектоскопом (напряжение 3–5 кВ), адгезиометром (адгезия не менее 2,5 МПа). Этап 6 — ввод в эксплуатацию не ранее чем через 7 суток после нанесения последнего слоя (полная полимеризация).
Предупреждение: При работе в очистных сооружениях обязательно соблюдение требований безопасности: помещение должно быть проветрено от сероводорода (ПДК 10 мг/м³), работы выполняются в изолирующих противогазах при концентрации H₂S выше 100 ppm, обязательно наличие газоанализатора. Эпоксидные и полиуретановые составы выделяют вредные пары при нанесении — принудительная вентиляция обязательна. Взрывопожаробезопасность: пары растворителей образуют взрывоопасные смеси с воздухом.
Сравнение материалов для агрессивных сред
| Система защиты | Срок службы, лет | Стоимость, руб./м² | Химстойкость | Ремонтопригодность |
|---|---|---|---|---|
| Эпоксидное покрытие (новолачное) | 15–20 | 2000–3500 | Отличная | Низкая |
| Полиуретановое покрытие | 10–15 | 1500–3000 | Хорошая | Средняя |
| Цементно-полимерное (стандартное) | 3–5 | 800–1500 | Низкая | Средняя |
| Без защиты | 2–5 | 0 | Нулевая | — |
Заключение и рекомендации
- Очистные сооружения требуют специальных материалов. Стандартная гидроизоляция здесь не работает. Только химически стойкие составы с подтверждёнными испытаниями.
- Эпоксидные новолачные покрытия — оптимальный выбор для зоны газовой коррозии (своды, стены выше уровня стоков). Стойкость к H₂SO₄ до 50%.
- Полиуретановые покрытия — для зоны контакта со стоками (полы, лотки). Эластичность позволяет перекрывать трещины.
- Гидрошпонки — только ТЭП. ПВХ теряет пластификаторы в агрессивной среде и становится хрупким. ТЭП сохраняет эластичность 50+ лет.
- Бетон должен быть сульфатостойким. Обычный портландцемент разрушается сульфатами за 3–5 лет. ЦЕМ I СС + микрокремнезём — обязательное сочетание.
- Контроль качества покрытия обязателен. Искровой дефектоскоп, адгезиометр. Один непрокрас — и коррозия начнётся именно в этой точке.
- Соблюдайте требования безопасности. Сероводород смертельно опасен при концентрации выше 1000 ppm. Газоанализатор и противогаз — обязательное оснащение.
Нормативные ссылки
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- СП 32.13330.2018 «Канализация. Наружные сети и сооружения»
- ГОСТ 9.403-80 «Покрытия лакокрасочные. Методы испытаний на стойкость к статическому воздействию жидкостей»
- ГОСТ 28574-2014 «Защита от коррозии в строительстве. Методы испытаний адгезии»
- ГОСТ 31384-2017 «Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования»
- EN 1504-2 «Surface protection systems for concrete»
- DIN 19573 «Mortars for the protection and repair of concrete structures in wastewater facilities»
