Введение: специфика гидроизоляции тоннелей

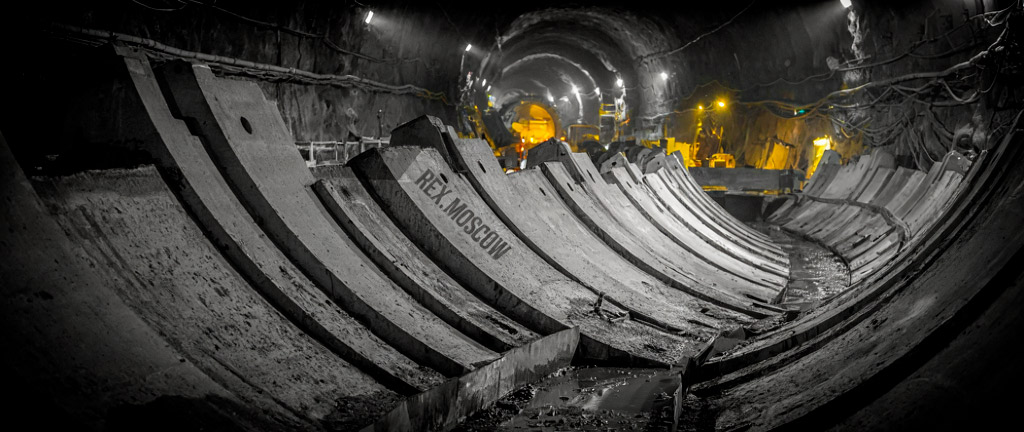

Гидроизоляция тоннелей и подземных сооружений — это высшая лига гидроизоляционных работ. Здесь нет права на ошибку: протечка в тоннеле метрополитена — это остановка движения, эвакуация пассажиров, многомиллионные убытки. Протечка в подземном переходе — это наледи зимой, разрушение облицовки, коррозия арматуры. За 15 лет работы я участвовал в гидроизоляции более 10 тоннелей различного назначения и могу утверждать: тоннельная гидроизоляция — это не набор материалов, а инженерная система, где каждый элемент должен работать в комплексе.
Специфика тоннельной гидроизоляции определяется тремя факторами. Фактор 1 — постоянное гидростатическое давление: тоннели залегают на глубине 10–60 м, давление грунтовых вод достигает 0,1–0,6 МПа. Фактор 2 — агрессивность среды: грунтовые воды могут содержать сульфаты, хлориды, углекислоту, агрессивную к бетону. Фактор 3 — невозможность ремонта: гидроизоляция тоннеля должна работать без обслуживания 50–100 лет, доступ к наружной гидроизоляции после обратной засыпки отсутствует.
Критически важно: Гидроизоляция тоннеля проектируется как МНОГОУРОВНЕВАЯ система. Ни один материал не даёт 100% гарантии. Только комбинация наружной гидроизоляции, гидрошпонок в швах, внутреннего покрытия и инъекционной системы обеспечивает требуемую надёжность. Экономия на любом из уровней — это будущая протечка. В тоннелях метрополитена применяется минимум трёхуровневая защита.
Условия эксплуатации подземных сооружений
Подземные сооружения эксплуатируются в условиях, которые по СП 28.13330.2017 классифицируются как средне- и сильноагрессивные. Гидростатическое давление: для тоннелей мелкого заложения (до 10 м) — 0,05–0,1 МПа, для тоннелей глубокого заложения (10–60 м) — 0,1–0,6 МПа, для шахтных стволов — до 1,0 МПа и более. Химическая агрессивность грунтовых вод: сульфаты SO₄²⁻ — 250–3000 мг/л, хлориды Cl⁻ — 500–5000 мг/л, агрессивная углекислота CO₂ — 10–50 мг/л, водородный показатель pH — 4,0–7,0.
Температурный режим: для тоннелей мелкого заложения — сезонные колебания от -10°C до +30°C (зона промерзания), для тоннелей глубокого заложения — стабильная температура +8…+12°C круглый год. Деформации конструкций: осадки фундаментов — до 50 мм, температурные деформации обделки — до 20 мм на 100 м, сейсмические воздействия — до 6 баллов по шкале MSK-64 для большинства регионов РФ.
| Параметр | Мелкое заложение (до 10 м) | Глубокое заложение (10–60 м) | Шахтные стволы |
|---|---|---|---|
| Гидростатическое давление, МПа | 0,05–0,1 | 0,1–0,6 | 0,5–1,0+ |
| Температура, °C | -10…+30 | +8…+12 | +5…+15 |
| Агрессивность среды | Средняя | Средняя–сильная | Сильная |
| Деформации, мм | до 50 | до 30 | до 20 |
| Срок службы гидроизоляции, лет | 50 | 100 | 50 |
Методы гидроизоляции тоннелей
В современной практике применяются три основных метода гидроизоляции тоннелей. Метод 1 — наружная оклеечная гидроизоляция: на наружную поверхность обделки тоннеля наклеиваются рулонные гидроизоляционные материалы (ПВХ-мембраны, ТПО-мембраны, битумно-полимерные мембраны). Мембрана защищает бетон от контакта с грунтовыми водами и работает на прижатие гидростатическим давлением. Это основной метод для тоннелей, сооружаемых открытым способом.
Метод 2 — гидроизоляция изнутри (для тоннелей, сооружаемых закрытым способом): на внутреннюю поверхность обделки наносится гидроизоляционное покрытие (цементно-полимерное, проникающее, эпоксидное) или устанавливается внутренняя гидроизоляционная оболочка (металлическая, полимерная). Этот метод применяется, когда доступ к наружной поверхности отсутствует (щитовая проходка, горный способ).
Метод 3 — инъекционная гидроизоляция: нагнетание за обделку тоннеля цементных, полиуретановых или акрилатных составов, создающих водонепроницаемый экран в окружающем грунте. Применяется как дополнительный метод при наличии протечек или как основной при строительстве в обводнённых грунтах.
Материалы для гидроизоляции подземных сооружений
| Материал | Макс. давление, МПа | Срок службы, лет | Стоимость, руб./м² | Применение |
|---|---|---|---|---|
| ПВХ-мембрана (2 мм) | 0,5 | 30–50 | 800–1500 | Наружная оклеечная |
| ТПО-мембрана (2 мм) | 0,6 | 50+ | 1200–2000 | Наружная оклеечная |
| Битумно-полимерная (2 слоя) | 0,3 | 20–30 | 500–900 | Наружная (бюджет) |
| Цементно-полимерная обмазка | 0,3 | 20–30 | 800–1500 | Внутренняя |
| Проникающая гидроизоляция | 0,2 | 30+ | 400–800 | Внутренняя |
| Полиуретановая инъекция | 0,5+ | 20–30 | 2000–5000/п.м. | Инъекционная |
Комплексная система гидроизоляции РЕКС
Система гидроизоляции тоннелей РЕКС включает четыре уровня защиты. Уровень 1 — наружная гидроизоляция: ПВХ-мембрана толщиной 2 мм с сигнальным слоем, укладываемая на подготовленное основание с перехлёстом 100 мм и сваркой швов горячим воздухом. Мембрана защищается геотекстилем плотностью 500 г/м² от механических повреждений при обратной засыпке.
Уровень 2 — гидроизоляция швов: в деформационные швы устанавливаются П-образные ТЭП-гидрошпонки с инъекционными каналами (компенсация раскрытия до 50 мм), в рабочие швы — плоские ТЭП-шпонки с анкерными рёбрами. Все пересечения и примыкания шпонок свариваются с контролем качества каждого шва.
Уровень 3 — внутренняя гидроизоляция: нанесение цементно-полимерной мембраны толщиной 2–4 мм по всей внутренней поверхности обделки. Покрытие наносится после гидравлических испытаний и устранения всех протечек. Армирование углов и примыканий стеклотканью.
Уровень 4 — инъекционная система: установка инъекционных трубок в рабочих и деформационных швах с выводом к внутренней поверхности. Трубки позволяют выполнить ремонтное инъектирование без остановки эксплуатации тоннеля. Для тоннелей глубокого заложения дополнительно предусматривается заобделочное инъектирование цементно-бентонитовыми составами.
Технология устройства гидроизоляции
Технологический процесс гидроизоляции тоннеля включает 8 этапов. Этап 1 — подготовка основания: выравнивание бетонной подготовки (отклонения не более 5 мм на 2 м), скругление углов радиусом не менее 100 мм, удаление острых выступов. Этап 2 — укладка геотекстиля: защитный слой плотностью 500 г/м², предохраняющий мембрану от проколов.
Этап 3 — монтаж наружной ПВХ-мембраны: раскатка рулонов, сварка швов горячим воздухом при 400–500°C, контроль каждого шва пробником и вакуумным колпаком. Перехлёст полотен — 100 мм. Этап 4 — установка гидрошпонок: П-образные ТЭП-шпонки в деформационные швы, плоские ТЭП-шпонки в рабочие швы. Фиксация к арматурному каркасу, сварка пересечений.
Этап 5 — бетонирование обделки: укладка бетонной смеси с осторожным вибрированием (вибратор не ближе 100 мм к мембране и шпонкам). Контроль отсутствия пустот за мембраной. Этап 6 — гидравлические испытания: наполнение тоннеля или его секции водой, выдержка 72 часа, контроль протечек. Все выявленные протечки устраняются инъектированием.
Этап 7 — нанесение внутренней гидроизоляции: подготовка поверхности, грунтование, нанесение цементно-полимерной мембраны в 2–3 слоя. Этап 8 — монтаж инъекционной системы и финишная отделка.
Предупреждение: При гидроизоляции тоннелей, сооружаемых открытым способом, критически важно обеспечить защиту ПВХ-мембраны при обратной засыпке. Грунт обратной засыпки не должен содержать камней крупнее 50 мм и строительного мусора. Засыпка выполняется слоями по 300 мм с послойным уплотнением. Первый слой засыпки (300 мм над мембраной) — только песок. Нарушение этого правила — самая распространённая причина повреждения мембраны и последующих протечек.
Сравнение систем гидроизоляции тоннелей
| Тип тоннеля | Рекомендуемая система | Стоимость, руб./м² | Срок службы, лет |
|---|---|---|---|
| Автодорожный (открытый способ) | ПВХ-мембрана + ТЭП-шпонки + внутреннее покрытие | 3500–6000 | 50 |
| Метрополитен (закрытый способ) | Внутреннее покрытие + инъекция + ТЭП-шпонки | 4000–8000 | 100 |
| Пешеходный переход | ПВХ-мембрана + ТЭП-шпонки | 2500–4500 | 50 |
| Коллектор инженерных сетей | Цементно-полимерное покрытие + ТЭП-шпонки | 2000–4000 | 30–50 |
Заключение и рекомендации
- Тоннельная гидроизоляция — это система, а не материал. Минимум три уровня защиты: наружная мембрана, гидрошпонки в швах, внутреннее покрытие. Для тоннелей глубокого заложения — четыре уровня с инъекционной системой.
- Наружная мембрана — ПВХ или ТПО толщиной не менее 2 мм. Битумные материалы для тоннелей не рекомендуются из-за ограниченного срока службы и пожароопасности монтажа в замкнутом пространстве.
- Гидрошпонки — только ТЭП. В условиях постоянного гидростатического давления и агрессивных грунтовых вод ТЭП обеспечивает надёжность 50+ лет. ПВХ-шпонки деградируют быстрее.
- Каждый сварной шов мембраны должен быть проверен. Пробник, вакуумный колпак, искровой дефектоскоп. Один непроваренный шов на 1000 м² мембраны — это гарантированная протечка.
- Защита мембраны при обратной засыпке обязательна. Геотекстиль 500 г/м² + песчаная подушка 300 мм. Камни в грунте засыпки недопустимы.
- Инъекционная система — обязательный элемент. Даже при идеальном монтаже через 10–20 лет могут потребоваться ремонтные инъекции. Трубки должны быть установлены на этапе строительства.
- Гидравлические испытания — два этапа. Первый — после бетонирования обделки, второй — после нанесения внутреннего покрытия. Без испытаний тоннель не может быть принят в эксплуатацию.
Нормативные ссылки
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- СП 120.13330.2012 «Метрополитены»
- СП 122.13330.2012 «Тоннели железнодорожные и автодорожные»
- СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод»
- ГОСТ 32678-2014 «Шпонки гидроизоляционные полимерные. Технические условия»
- ГОСТ 32805-2014 «Материалы гибкие полимерные гидроизоляционные. Технические условия»
- EN 1504-2 «Surface protection systems for concrete»
- DIN 18541-2 «Thermoplastic waterstops for sealing joints in concrete»
