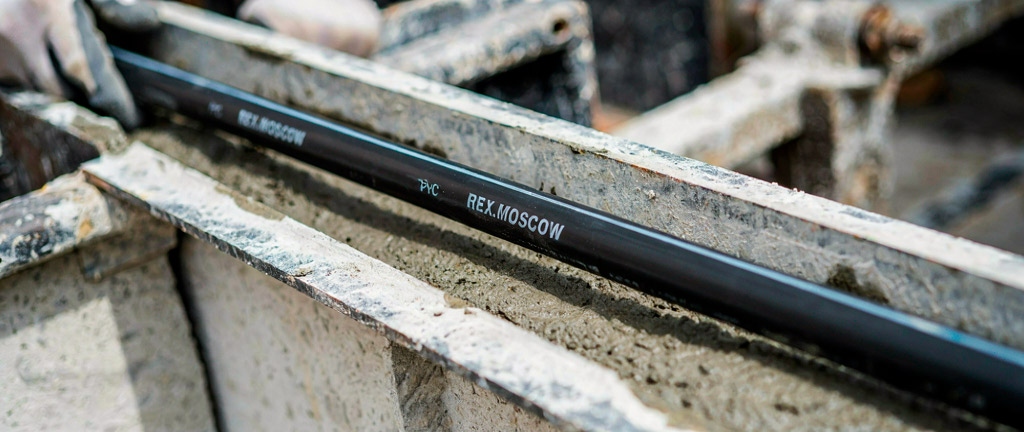

Гидрошпонки для деформационных и рабочих швов: классификация, монтаж и расчёт

Введение: зачем нужны гидрошпонки

Гидрошпонка — это профилированный элемент из эластичного материала, устанавливаемый в деформационные и рабочие швы бетонных конструкций для обеспечения их водонепроницаемости. В отличие от поверхностной герметизации швов, гидрошпонка работает в теле бетона, обеспечивая надёжную гидроизоляцию на весь срок службы конструкции. По статистике, до 40% протечек в заглублённых сооружениях связаны с некачественной гидроизоляцией швов, и правильно подобранная гидрошпонка снижает этот риск практически до нуля.

За 15 лет работы с гидроизоляцией подземных сооружений я убедился: гидрошпонка — это не просто «резиновая лента», а сложный инженерный элемент, требующий правильного подбора, расчёта и монтажа. Ошибка в выборе типа гидрошпонки или нарушение технологии установки приводит к протечкам, устранение которых стоит в 10–20 раз дороже самой гидрошпонки. В этой статье мы детально разберём все аспекты применения гидрошпонок — от классификации до практических примеров расчёта.

Классификация гидрошпонок

Гидрошпонки классифицируются по нескольким признакам: назначению, материалу, конструктивному исполнению и способу установки.

По назначению

Тип шва	Характер деформаций	Требования к гидрошпонке	Типичное применение
Деформационный	Значительные перемещения (до 50 мм и более)	Высокая эластичность, компенсаторная петля	Температурные и осадочные швы зданий
Рабочий (холодный)	Незначительные перемещения (до 5 мм)	Адгезия к бетону, анкерные рёбра	Швы бетонирования, технологические перерывы
Усадочный	Усадочные деформации (до 2 мм)	Способность перекрывать микротрещины	Плиты большой площади, стяжки

По способу установки

• Закладываемые в бетон (внутренние). Устанавливаются в процессе бетонирования, замоноличиваются в бетон. Наиболее надёжный тип.
• Наклеиваемые (наружные). Крепятся к поверхности бетона с помощью клея или механического крепежа. Применяются при ремонте и реконструкции.
• Инъекционные. Имеют каналы для последующего инъектирования. Позволяют выполнить дополнительную герметизацию при обнаружении протечек.

Материалы гидрошпонок: сравнительный анализ

Материал	Прочность на разрыв, МПа	Относительное удлинение, %	Твёрдость по Шору А	Температура эксплуатации, °C	Химическая стойкость	Цена за пог. м, руб.
ПВХ (пластифицированный)	10–15	250–350	65–75	−30…+60	Средняя	200–600
ПВХ (термоэластопласт)	12–18	300–400	60–70	−40…+70	Средняя	300–800
Резина (EPDM)	8–12	300–500	50–65	−50…+120	Высокая	500–1500
Полиуретан	20–40	400–600	70–90	−40…+80	Высокая	800–2000
Бентонитовые (композитные)	—	—	—	−20…+50	Ограниченная	400–1000

Конструктивные типы гидрошпонок

Гидрошпонки для деформационных швов

Имеют центральную компенсаторную петлю (омега- или U-образную), обеспечивающую свободу перемещений. Ширина — 200–500 мм. Количество анкерных рёбер — 4–6. Допустимая деформация: растяжение/сжатие — до 50 мм, сдвиг — до 30 мм. Применяются в температурных, осадочных и антисейсмических швах.

Гидрошпонки для рабочих швов

Плоские или с небольшими анкерными рёбрами, без компенсаторной петли. Ширина — 100–250 мм. Количество анкерных рёбер — 2–4. Обеспечивают герметизацию швов бетонирования. Допустимая деформация — до 5 мм.

Инъекционные гидрошпонки

Имеют встроенные инъекционные каналы (трубки) диаметром 6–10 мм, выходящие на поверхность конструкции. При обнаружении протечки через каналы подаётся инъекционный состав (полиуретан, акрилатный гель), герметизирующий шов. Это решение с «правом на ошибку» — даже при некачественном монтаже шов можно догерметизировать.

Гидрошпонки-набухающие профили

Содержат бентонитовую глину или гидрофильный полимер, увеличивающийся в объёме при контакте с водой в 3–8 раз. Устанавливаются в рабочие швы. При появлении воды профиль набухает и перекрывает зазор. Недостаток: не работают при циклическом увлажнении-высыхании (бентонит теряет свойства).

Технология монтажа гидрошпонок

Монтаж закладываемой гидрошпонки в деформационный шов

1. Подготовка. Гидрошпонка разматывается и выпрямляется. При температуре ниже +10°C ПВХ-гидрошпонки необходимо выдержать в тёплом помещении для восстановления эластичности.
2. Фиксация. Гидрошпонка фиксируется к арматурному каркасу с помощью вязальной проволоки или пластиковых фиксаторов. Шаг фиксации — 300–400 мм. Компенсаторная петля должна располагаться строго по оси шва.
3. Стыковка. Соединение отрезков гидрошпонки производится методом горячей сварки (для ПВХ и полиуретана) или вулканизации (для резины). Температура сварки ПВХ — 200–230°C. Нахлёст при сварке — 20–30 мм. Прочность сварного шва должна быть не менее 80% от прочности основного материала.
4. Пересечения. В местах пересечения швов (крестообразные и Т-образные узлы) используются заводские соединительные элементы или выполняется сварка на месте с усилением.
5. Бетонирование. Бетонная смесь укладывается с двух сторон от гидрошпонки одновременно, чтобы избежать её смещения. Вибрирование — осторожное, без контакта вибратора с гидрошпонкой. Особое внимание — уплотнению бетона под анкерными рёбрами.
6. Защита. Выступающая часть гидрошпонки (компенсаторная петля) защищается от механических повреждений и УФ-излучения до завершения строительства.

Монтаж наклеиваемой гидрошпонки

1. Подготовка основания. Поверхность бетона очищается, обеспыливается. Неровности более 2 мм выравниваются. Влажность — не более 4%.
2. Грунтование. Нанесение эпоксидного праймера на основание и тыльную сторону гидрошпонки.
3. Приклеивание. Нанесение эпоксидного клея слоем 1–2 мм. Гидрошпонка прижимается к основанию с усилием, обеспечивающим выдавливание излишков клея по краям.
4. Механическая фиксация. Дополнительное крепление дюбелями с шагом 200–300 мм по краям гидрошпонки.
5. Защита. После отверждения клея гидрошпонка защищается от механических повреждений и УФ.

Расчёт и подбор гидрошпонки

Подбор гидрошпонки производится на основании следующих параметров:

1. Тип шва: деформационный, рабочий, усадочный.
2. Расчётные деформации: ΔL = α × L × ΔT, где α — коэффициент температурного расширения бетона (10⁻⁵ 1/°C), L — длина секции (м), ΔT — перепад температур (°C). Для секции длиной 30 м при ΔT = 60°C: ΔL = 10⁻⁵ × 30 000 × 60 = 18 мм.
3. Гидростатическое давление: H (м вод. ст.). Гидрошпонка должна выдерживать давление с коэффициентом запаса 1,5.
4. Химическая агрессивность среды: для агрессивных сред — только EPDM или полиуретан.
5. Температурный режим: минимальная и максимальная температура эксплуатации.

Сравнительная таблица типов гидрошпонок

Характеристика	ПВХ деформационная	ПВХ рабочая	EPDM резиновая	Инъекционная	Набухающий профиль
Допустимая деформация, мм	до 50	до 5	до 60	до 30	до 3
Гидростатическое давление, м	до 20	до 15	до 30	до 20	до 10
Температура эксплуатации, °C	−30…+60	−30…+60	−50…+120	−30…+60	−20…+50
Химическая стойкость	Средняя	Средняя	Высокая	Средняя	Низкая
Сложность монтажа	Средняя	Низкая	Средняя	Высокая	Низкая
Возможность ремонта	Нет	Нет	Нет	Да (инъектирование)	Нет
Срок службы, лет	30–50	30–50	50+	30–50	15–25
Цена за пог. м, руб.	300–800	200–500	800–2000	600–1500	300–700

Типичные ошибки при монтаже

1. Смещение гидрошпонки при бетонировании. Недостаточная фиксация к арматурному каркасу. Гидрошпонка смещается, компенсаторная петля уходит из оси шва.
2. Некачественная сварка стыков. Холодная сварка (недостаточная температура), перегрев (деструкция материала), недостаточный нахлёст. Протечки в 80% случаев происходят именно в стыках.
3. Неправильное расположение компенсаторной петли. Петля должна находиться строго по центру шва. Смещение даже на 10 мм снижает допустимую деформацию на 30–40%.
4. Повреждение гидрошпонки при вибрировании. Контакт вибратора с гидрошпонкой приводит к её повреждению или смещению.
5. Недостаточное уплотнение бетона под анкерными рёбрами. Образуются пустоты, по которым вода обходит гидрошпонку.
6. Использование ПВХ-гидрошпонок при низких температурах. Без предварительного прогрева ПВХ теряет эластичность, возможны трещины при монтаже.
7. Отсутствие защиты от УФ. ПВХ и резина деградируют под воздействием ультрафиолета. Выступающие части гидрошпонки должны быть защищены.

Практический пример: гидроизоляция деформационного шва

Объект: подземный резервуар чистой воды 30×20 м, глубина 5 м. Деформационный шов по центру. Расчётная деформация: ΔL = 10⁻⁵ × 30 000 × 50 = 15 мм. Гидростатическое давление: 5 м вод. ст. (0,05 МПа). Выбрана ПВХ-гидрошпонка шириной 320 мм с омегообразной компенсаторной петлёй, допустимая деформация — 40 мм, допустимое давление — 20 м вод. ст. Дополнительно установлена инъекционная трубка в шов для возможности догерметизации. Стоимость гидрошпонки — 650 руб/пог. м × 20 м = 13 000 руб. Стоимость монтажа — 25 000 руб. Итого: 38 000 руб. Альтернатива (ремонт протечки через 3 года) — от 500 000 руб.
