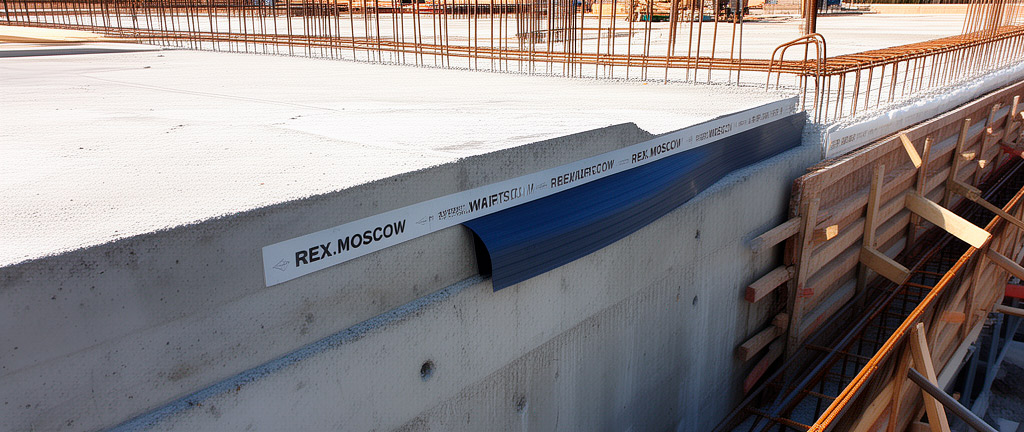

Гидрошпонки для рабочих швов бетонирования: предотвращение протечек

Введение: рабочие швы бетонирования как источник протечек

Рабочий шов бетонирования — это неизбежное явление в монолитном строительстве. Ни одно здание с площадью заливки более 100 м² не бетонируется непрерывно: перерывы в подаче бетона, смена захваток, технологические перерывы на уплотнение и вибрирование — всё это приводит к образованию рабочих швов. По статистике, 40% всех протечек в подземных сооружениях происходят именно через рабочие швы, а не через деформационные, как принято считать.

Проблема рабочего шва в том, что это плоскость ослабленной адгезии. Старый бетон уже схватился, его поры закрыты, и свежий бетон не может образовать с ним монолитное соединение без специальных мероприятий. Без гидроизоляции рабочий шов представляет собой капиллярный канал, по которому вода под давлением проникает внутрь сооружения. За 15 лет работы я видел десятки объектов, где отсутствие гидрошпонок в рабочих швах приводило к систематическим протечкам, требующим дорогостоящего инъектирования.

Типы гидрошпонок для рабочих швов

Для герметизации рабочих швов применяются три основных типа гидроизоляционных элементов. Тип 1 — плоская гидрошпонка с анкерными рёбрами: лента из ПВХ-П или ТЭП шириной 150–300 мм с 3–5 продольными рёбрами высотой 5–8 мм на каждой стороне. Рёбра создают лабиринтное уплотнение: вода, чтобы пройти через шов, должна преодолеть несколько гребней, каждый из которых создаёт локальное сопротивление. Шпонка замоноличивается в бетон: одна половина — в первую захватку, вторая — во вторую.

Тип 2 — набухающий уплотнительный профиль (гидрофильная резина): профиль из бентонитовой резины или гидрофильного полиуретана, который при контакте с водой увеличивается в объёме в 2–8 раз, заполняя все пустоты и микротрещины в шве. Профиль наклеивается на старый бетон перед укладкой свежего. Преимущество — простота монтажа, недостаток — ограниченный срок ожидания до контакта с водой (преждевременное набухание от дождя или грунтовых вод).

Тип 3 — комбинированная система: плоская ПВХ-шпонка + набухающий профиль. Шпонка обеспечивает механическую герметизацию, а набухающий профиль — дополнительное уплотнение при контакте с водой. Это наиболее надёжное решение для рабочих швов в конструкциях с высоким гидростатическим давлением (более 0,2 МПа).

Сравнение типов гидрошпонок для рабочих швов

Параметр	Плоская ПВХ-шпонка	Набухающий профиль	Комбинированная система
Макс. давление воды, МПа	0,3	0,2	0,5
Сложность монтажа	Средняя	Низкая	Высокая
Стойкость к преждевременному набуханию	Абсолютная	Низкая	Средняя
Срок службы, лет	50+	20–30	50+
Стоимость 1 п.м., руб.	400–800	200–500	600–1300

Конструкция и принцип герметизации

Плоская гидрошпонка для рабочих швов имеет симметричную конструкцию: центральная ось совпадает с плоскостью шва, по обе стороны от оси расположены анкерные рёбра. При бетонировании первой захватки одна половина шпонки замоноличивается в бетон. После набора прочности и распалубки вторая половина остаётся свободной. При бетонировании второй захватки она замоноличивается в свежий бетон, образуя непрерывный гидроизоляционный контур.

Принцип герметизации основан на трёх механизмах: механическое зацепление рёбер в бетоне (сопротивление выдёргиванию — не менее 50 Н/см), лабиринтное уплотнение (вода должна обогнуть каждое ребро, теряя напор), и химическая адгезия ПВХ к цементному камню. Совокупность этих механизмов обеспечивает водонепроницаемость шва при давлении до 0,3 МПа (30 метров водяного столба).

Набухающий профиль работает по другому принципу. Бентонит натрия, содержащийся в профиле, при контакте с водой гидратируется и увеличивается в объёме, создавая давление набухания до 2–5 МПа. Это давление выдавливает гель в микротрещины и поры бетона, герметизируя их. Ключевое условие — наличие замкнутого пространства (шов должен быть обжат бетоном с двух сторон), иначе набухающий гель просто выдавится наружу.

Технические характеристики плоских гидрошпонок для рабочих швов

Параметр	Значение	Метод контроля
Ширина шпонки, мм	150–300	Штангенциркуль
Толщина, мм	2–4	Микрометр
Количество рёбер с каждой стороны	3–5	Визуально
Высота рёбер, мм	5–8	Штангенциркуль
Прочность на разрыв, МПа	≥12	ГОСТ 11262
Относительное удлинение, %	≥300	ГОСТ 11262
Сопротивление выдёргиванию из бетона, Н/см	≥50	Специальная методика

Технология монтажа в рабочие швы

Монтаж плоской гидрошпонки в рабочий шов выполняется в процессе бетонирования. Этап 1 — фиксация шпонки на арматурном каркасе. Шпонка крепится вязальной проволокой к арматуре через монтажные отверстия в краевой зоне (вне анкерных рёбер) с шагом 200–300 мм. Шпонка должна располагаться строго перпендикулярно плоскости шва, по центру сечения конструкции. Допустимое отклонение от оси — ±10 мм.

Этап 2 — бетонирование первой захватки. Бетонная смесь укладывается и вибрируется. Критически важно обеспечить качественное уплотнение бетона вокруг анкерных рёбер шпонки. Пустоты и раковины под рёбрами — это будущие каналы для протечки. Вибратор должен работать на расстоянии не менее 100 мм от шпонки, чтобы не повредить её.

Этап 3 — подготовка к бетонированию второй захватки. После распалубки свободная половина шпонки очищается от цементного молочка и грязи. При необходимости рихтуется (выправляется), если была деформирована при распалубке. Поверхность старого бетона в зоне шва обрабатывается: удаляется цементное молочко, обеспыливается, при необходимости наносится адгезионный состав.

Этап 4 — бетонирование второй захватки. Свежий бетон укладывается и вибрируется с теми же предосторожностями, что и первая захватка. После набора прочности образуется непрерывный гидроизоляционный контур.

Сравнение методов герметизации рабочих швов

Сравнительный анализ методов герметизации рабочих швов

Метод	Надёжность	Стоимость, руб./п.м.	Долговечность	Ремонтопригодность
Без гидроизоляции	Нулевая	0	—	—
Насечка + адгезионный состав	Низкая	100–200	10–15 лет	Инъектирование
Набухающий профиль	Средняя	200–500	20–30 лет	Замена невозможна
Плоская ПВХ-шпонка	Высокая	400–800	50+ лет	Инъектирование
Комбинированная система	Очень высокая	600–1300	50+ лет	Инъектирование
