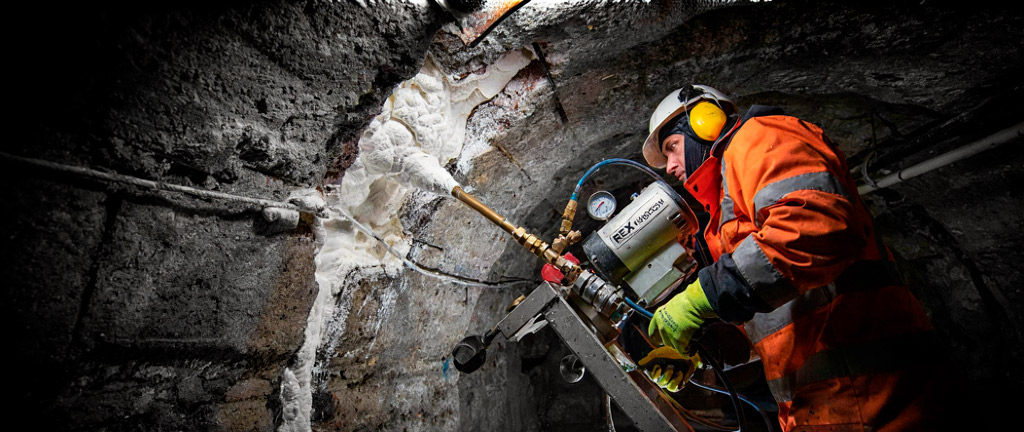

Инъекционная гидроизоляция: технологии, оборудование и критерии выбора состава

Введение: когда нужна инъекционная гидроизоляция

Инъекционная гидроизоляция — это технология, позволяющая герметизировать конструкции изнутри, без доступа к наружной поверхности. В отличие от обмазочной или оклеечной гидроизоляции, которые наносятся на поверхность, инъекционные составы вводятся непосредственно в тело конструкции через пробуренные отверстия (шпуры) или установленные пакеры. Это единственный метод, позволяющий остановить активные протечки, заполнить пустоты за обделкой тоннелей и восстановить гидроизоляцию существующих сооружений без земляных работ.

За 15 лет работы с инъекционными технологиями я выполнил герметизацию более 500 объектов — от частных подвалов до тоннелей метрополитена. Главный урок: инъекционная гидроизоляция — это не материал, а система «состав + оборудование + технология». Ошибка в любом из трёх компонентов приводит к отказу всей системы. В этой статье мы детально разберём все аспекты инъекционной гидроизоляции, включая критерии выбора состава и типичные ошибки.

Принцип действия и область применения

Суть метода: жидкий или гелеобразный состав под давлением нагнетается в трещины, швы, пустоты или пористую структуру материала. После отверждения состав образует водонепроницаемый барьер, который может быть жёстким (структурное восстановление) или эластичным (герметизация подвижных швов).

Области применения

Область	Типичные задачи	Рекомендуемый состав
Подземные сооружения	Герметизация швов бетонирования, трещин, вводов коммуникаций	Полиуретановые, акрилатные гели
Тоннели и метро	Заполнение пустот за обделкой, герметизация активных протечек	Полиуретановые (гидроактивные), минеральные
Фундаменты и подвалы	Отсечная гидроизоляция, герметизация примыканий	Силикатные, полиуретановые
Резервуары и бассейны	Герметизация швов, трещин, ремонт без слива воды	Эпоксидные, акрилатные гели
Мосты и эстакады	Инъектирование трещин в плитах, защита от хлоридов	Эпоксидные, полиуретановые
Грунты и основания	Усиление грунтов, создание противофильтрационных завес	Акрилатные гели, микроцементы

Инъекционные составы: полная классификация

Выбор состава определяется типом дефекта, наличием воды, требуемой прочностью и эластичностью, а также условиями производства работ. Рассмотрим все основные типы.

Полиуретановые составы

Наиболее универсальная группа. Делятся на гидроактивные (однокомпонентные) и двухкомпонентные.

• Гидроактивные (вспенивающиеся). При контакте с водой образуют жёсткую или эластичную пену с увеличением объёма в 20–40 раз. Идеальны для остановки активных протечек. Вязкость — 50–300 мПа·с, что позволяет инъектировать трещины раскрытием от 0,1 мм. Время реакции — от 30 секунд до 5 минут в зависимости от катализатора.
• Двухкомпонентные (не вспенивающиеся). Образуют эластичную резиноподобную массу без увеличения объёма. Применяются для герметизации сухих и влажных трещин, швов с подвижностью. Прочность на растяжение — 2–5 МПа, относительное удлинение — 50–200%.

Эпоксидные составы

Предназначены для структурного восстановления бетона — склеивания трещин с восстановлением несущей способности. Прочность на сжатие — 60–100 МПа, на растяжение — 20–40 МПа, адгезия к бетону — более 2,5 МПа (разрыв по бетону). Вязкость — 100–600 мПа·с. Недостатки: низкая эластичность (1–3%), чувствительность к влажности (не работают при активных протечках), длительное время отверждения (6–24 часа).

Акрилатные гели

Сверхнизковязкие составы (5–20 мПа·с) на основе акриловой кислоты. Проникают в поры и микротрещины размером от 0,05 мм. После гелеобразования образуют эластичный водонабухающий гель с относительным удлинением 200–400%. Идеальны для герметизации подвижных швов, грунтов, создания противофильтрационных завес. Время гелеобразования регулируется от 10 секунд до 60 минут.

Минеральные составы (микроцементы)

Тонкодисперсные цементные суспензии с размером частиц менее 10 мкм. Проникают в трещины раскрытием от 0,2 мм. После твердения образуют жёсткий цементный камень с прочностью 30–60 МПа. Преимущества: совместимость с бетоном по температурным деформациям, низкая стоимость, экологичность. Недостатки: не работают при активных протечках, длительное время твердения.

Оборудование для инъектирования

Качество инъекционных работ на 50% зависит от правильного выбора и настройки оборудования. Основные типы насосов:

Тип насоса	Привод	Давление, бар	Производительность, л/мин	Применение
Ручной однопоршневой	Ручной	до 200	0,1–0,3	Эпоксидные составы, малые объёмы
Пневматический поршневой	Сжатый воздух 6–8 бар	до 400	1–5	Полиуретановые, акрилатные составы
Электрический поршневой	Электродвигатель 220/380 В	до 200	2–10	Микроцементы, большие объёмы
Двухкомпонентный пневматический	Сжатый воздух	до 250	1–8	Двухкомпонентные полиуретаны, акрилатные гели
Мембранный	Сжатый воздух	до 8	10–50	Цементные суспензии низкого давления

Пакеры и инъекторы

• Цанговые пакеры (алюминиевые/стальные). Для давления до 200 бар. Устанавливаются в предварительно пробуренные шпуры, фиксируются затяжкой гайки. Многоразовые (алюминиевые) или оставляемые (стальные).
• Клеевые пакеры (пластиковые). Для давления до 20 бар. Вклеиваются в шпур эпоксидным или цианакрилатным клеем. Одноразовые, срезаются после завершения работ.
• Плоские пакеры. Для инъектирования швов. Устанавливаются в шов, фиксируются прижимной гайкой.
• Перфорированные пакеры. Для инъектирования в кладку и грунты. Имеют перфорацию по длине для равномерного распределения состава.

Технология инъектирования: пошаговое руководство

Герметизация трещин полиуретановым составом

1. Обследование и разметка. Определение геометрии трещины (длина, раскрытие, глубина), наличия воды, сообщаемости. Разметка мест установки пакеров с шагом 200–300 мм.
2. Бурение шпуров. Диаметр — 14–18 мм, угол — 45° к поверхности, глубина — пересечение трещины + 20 мм. Шпуры бурятся в шахматном порядке по обе стороны трещины.
3. Очистка шпуров. Продувка сжатым воздухом, промывка водой (для полиуретановых составов вода — катализатор реакции).
4. Установка пакеров. Цанговые пакеры затягиваются до фиксации. Клеевые — вклеиваются быстросхватывающимся клеем.
5. Герметизация устья трещины. Эпоксидной шпатлёвкой или быстротвердеющим цементным составом заделывается устье трещины по всей длине для предотвращения выхода состава на поверхность.
6. Промывка (опционально). Для определения сообщаемости пакеров и увлажнения трещины. Вода подаётся под давлением 2–5 бар.
7. Инъектирование. Состав подаётся от нижнего пакера к верхнему (для вертикальных трещин) или от одного края к другому (для горизонтальных). Давление — 2–20 бар. Критерий заполнения — появление состава в соседнем пакере или прекращение поглощения.
8. Выдержка и удаление пакеров. После отверждения состава пакеры срезаются заподлицо с поверхностью. Шпуры заделываются ремонтным составом.

Сравнительная таблица составов

Характеристика	ПУ гидроактивные	ПУ двухкомп.	Эпоксидные	Акрилатные гели	Микроцементы
Вязкость, мПа·с	50–300	100–500	100–600	5–20	15–30 (конус Марша)
Мин. раскрытие трещины, мм	0,1	0,2	0,1	0,05	0,2
Прочность на сжатие, МПа	5–15	20–40	60–100	0,1–0,5	30–60
Эластичность, %	50–200	10–30	1–3	200–400	0
Работа при активных протечках	Да	Ограниченно	Нет	Да	Нет
Время отверждения	30 сек – 5 мин	5–30 мин	6–24 ч	10–60 сек	2–6 ч
Адгезия к влажному бетону	Хорошая	Хорошая	Плохая	Отличная	Хорошая
Структурное восстановление	Нет	Ограниченно	Да	Нет	Да
Цена за литр, руб.	800–1500	1000–2000	1200–2500	600–1200	50–150

Критерии выбора состава

1. Наличие воды: активная протечка → гидроактивный полиуретан или акрилатный гель. Сухая трещина → эпоксидный или двухкомпонентный полиуретан.
2. Требуемая прочность: структурное восстановление → эпоксидный или микроцемент. Только герметизация → полиуретан или акрилатный гель.
3. Подвижность шва: деформационный шов → акрилатный гель или эластичный полиуретан. Статическая трещина → эпоксидный или микроцемент.
4. Раскрытие трещины: менее 0,2 мм → акрилатный гель или низковязкий эпоксид. Более 0,5 мм → микроцемент или полиуретан.
5. Температура: ниже +5°C → специальные зимние составы. Выше +30°C → составы с увеличенным временем жизни.
6. Бюджет: микроцементы — самые экономичные, акрилатные гели — средний сегмент, эпоксидные — самые дорогие.

Типичные ошибки при инъектировании

1. Недостаточное давление инъектирования. Состав не проникает на всю глубину трещины. Давление должно быть достаточным для преодоления гидростатического противодавления.
2. Избыточное давление. Может привести к раскрытию трещины, разрушению конструкции или прорыву состава в непредусмотренные полости.
3. Неправильный шаг пакеров. Слишком большой шаг — непролитые участки. Оптимальный шаг — 200–300 мм, зависит от вязкости состава и раскрытия трещины.
4. Плохая герметизация устья трещины. Состав выходит на поверхность, не заполняя трещину на глубине. Герметизация устья — обязательный этап.
5. Инъектирование эпоксидного состава во влажную трещину. Вода блокирует адгезию эпоксида к бетону. Трещина должна быть осушена.
6. Использование неподходящего насоса. Для микроцементов — только поршневые или винтовые насосы. Мембранные не создают достаточного давления.
7. Преждевременное удаление пакеров. Состав не набрал прочность, и при срезании пакера нарушается герметичность.

Практический пример: герметизация деформационного шва

Объект: подземный паркинг, деформационный шов шириной 30 мм, активная протечка с расходом воды около 5 л/мин. Решение: двухэтапное инъектирование. Этап 1 — остановка протечки гидроактивным полиуретаном (вспенивание в шве, перекрытие потока воды). Этап 2 — заполнение шва эластичным акрилатным гелем (обеспечение долговременной герметизации с компенсацией подвижек). Результат: протечка остановлена за 2 часа, шов герметизирован с сохранением подвижности до 20 мм. Стоимость работ — 8 500 руб/пог. м. Альтернатива (вскрытие шва снаружи) — 35 000 руб/пог. м.
