Введение: специфика гидроизоляции тоннелей метрополитена

Тоннели метрополитена — это уникальные подземные сооружения, эксплуатирующиеся в условиях постоянного гидростатического давления, вибрационных нагрузок от движения поездов (до 10 млн циклов в год) и агрессивной химической среды (утечки технических вод, противогололёдные реагенты, просачивающиеся с поверхности). За 15 лет работы на объектах Московского, Петербургского и Казанского метрополитенов я убедился: гидроизоляция тоннеля — это не разовая операция, а непрерывный процесс, требующий системного подхода.

По статистике ГУП «Московский метрополитен», на перегонных тоннелях протяжённостью 1 км в среднем фиксируется 15–40 точек водопроявления с суммарным дебитом 50–500 л/час. На станционных участках, где обделка ослаблена проёмами и примыканиями, количество течей возрастает до 50–80 точек на 100 пог. м. Игнорирование даже капельных течей (0,1–0,5 л/час) приводит к коррозии арматуры тюбингов, разрушению бетона зачеканки и, в перспективе 5–10 лет, к необходимости капитального ремонта обделки стоимостью 500 000–1 200 000 руб./пог. м.

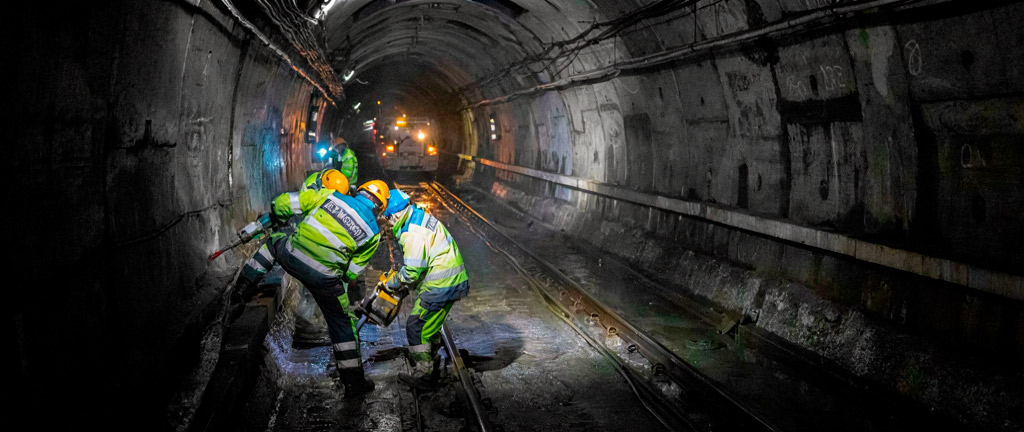

Инъекционная гидроизоляция тоннелей метрополитена

Важно: Работы по инъекционной гидроизоляции в тоннелях метрополитена выполняются исключительно в ночные окна (с 01:00 до 05:00) при снятом напряжении с контактного рельса. Производительность одной бригады из 3 человек составляет 5–15 пог. м трещин за окно. Планируйте график работ с учётом этого ограничения — попытка ускориться за счёт сокращения технологических операций неизбежно приводит к рецидивам течей.

Источники обводнения тоннелей: классификация и диагностика

Прежде чем выбирать метод гидроизоляции, необходимо точно диагностировать источник и характер водопритока. Классификация течей в тоннелях метрополитена:

Таблица 1. Классификация течей в тоннелях метрополитена
Тип течи	Дебит, л/час	Давление воды, бар	Характерный признак	Причина	Метод устранения
Капельная (I категория)	0,1–1,0	0,1–0,5	Отдельные капли, влажное пятно	Микротрещины в зачеканке, капиллярный подсос	Инъектирование полиуретановым гелем низкой вязкости
Струйная (II категория)	1,0–50	0,5–2,0	Непрерывная струя воды	Трещины в обделке 0,3–1,0 мм, нарушение гидроизоляции швов	Инъектирование гидроактивным полиуретаном
Напорная (III категория)	50–500	2,0–5,0	Сплошной поток, вымывание грунта	Сквозные отверстия, разрушение чеканки, прорыв водонасыщенной линзы	Тампонаж микроцементом + полиуретан
Аварийная (IV категория)	>500	>5,0	Затопление тоннеля	Разрушение обделки, прорыв водовода, плывун	Аварийный тампонаж, водопонижение, кессон

Инъекционные материалы для тоннельной гидроизоляции

Выбор инъекционного материала для тоннеля метрополитена определяется тремя факторами: дебитом течи, наличием вибрационных нагрузок и агрессивностью среды. В отличие от гражданского строительства, где допустимо применение составов с усадкой 2–3%, в тоннелях метро усадка инъекционного состава не должна превышать 0,5% — иначе вибрация от поездов «разобьёт» отверждённый материал за 3–6 месяцев.

Таблица 2. Инъекционные материалы для тоннельной гидроизоляции
Материал	Вязкость, мПа·с	Время реакции	Прочность на сжатие, МПа	Эластичность, %	Применение	Стойкость к вибрации
Полиуретановый гидроактивный (REX-PUR-Hydro ST)	150–300	15–60 с	20–30	15–25	Напорные течи II–III категории	Средняя
Полиуретановый эластичный (REX-PUR-Flex 200)	200–400	60–180 с	8–15	200–300	Деформационные швы, вибронагруженные зоны	Высокая
Акрилатный гель (REX-ACR-Gel T)	5–15	10–120 с (регулируется)	0,5–1,5	300–500	Капиллярные течи, грунтовая гидроизоляция	Очень высокая
Микроцемент (REX-MC-16)	30–60 (суспензия)	4–8 часов	15–30	0	Заполнение пустот за обделкой, тампонаж	Низкая (трескается)
Эпоксидный состав (REX-EPO-Inject LV)	80–120	6–24 часа	85–95	2–5	Структурное усиление обделки	Средняя

Технология инъекционной гидроизоляции в тоннелях

Технологический регламент инъекционной гидроизоляции тоннелей метрополитена регламентируется СТО НОСТРОЙ 2.17.66-2013 и ведомственными нормами метрополитенов. Приведу алгоритм, отработанный на 40+ объектах:

Диагностика и маркировка. Каждая течь маркируется несмываемым маркером, фотографируется, заносится в дефектную ведомость с указанием дебита (мерный стакан + секундомер), координат (пикет, сторона, высота от УГР) и категории. Без этой документации невозможно оценить эффективность работ.
Подготовка зоны инъектирования. Рыхлый бетон, высолы и старая чеканка удаляются перфоратором или отбойным молотком на глубину 50–100 мм. Поверхность промывается водой под давлением 10–15 бар для удаления илистых отложений.
Бурение шпуров под пакеры. Шпуры диаметром 16–20 мм бурятся под углом 30–45° к поверхности обделки на глубину, обеспечивающую выход за зону трещины на 50–100 мм. Шаг шпуров: 200–300 мм для капельных течей, 150–200 мм для напорных.
Установка пакеров. Применяются стальные или алюминиевые пакеры с обратным клапаном и резиновым уплотнением. Фиксация — быстротвердеющий цементный состав (время схватывания 2–5 минут).
Контрольное нагнетание воды. Через пакер подаётся вода под давлением 2–5 бар для промывки трещины и оценки её сообщаемости. По расходу воды уточняется требуемый объём инъекционного состава.
Инъектирование. Нагнетание ведётся от краёв трещины к центру или снизу вверх. Давление: 20–40 бар для полиуретановых составов, 5–15 бар для акрилатных гелей. Критерий завершения: падение расхода до нуля при постоянном давлении или выход состава из соседнего пакера.
Контроль качества. Через 24 часа после инъектирования — визуальный осмотр. Через 7 суток — контрольное бурение кернов диаметром 50 мм для оценки заполнения трещины.

Предупреждение: При инъектировании напорных течей (III категория) в тоннелях метрополитена обязательно используйте составы с временем старта реакции не более 30 секунд. Медленные составы (время старта >60 с) вымываются потоком воды до начала полимеризации. На перегоне «Киевская — Парк Победы» (Москва, 2018) подрядчик применил состав с временем старта 90 с на течи с дебитом 120 л/час — 80% состава было вымыто в дренажную систему, рецидив течи через 2 недели.

Сравнение методов гидроизоляции тоннелей

Таблица 3. Сравнение методов гидроизоляции тоннелей метрополитена
Метод	Стоимость, руб./пог. м	Срок службы, лет	Производительность, пог. м/смену	Применимость при вибрации	Необходимость остановки движения
Инъектирование полиуретаном	3 500–8 000	15–25	5–15	Средняя (эластичные составы — высокая)	Нет (ночное окно)
Инъектирование акрилатным гелем	4 000–10 000	20–30	3–10	Высокая	Нет (ночное окно)
Тампонаж микроцементом	2 500–6 000	10–20	10–25	Низкая	Нет (ночное окно)
Устройство внутренней рубашки (чугунные тюбинги)	80 000–200 000	50–100	0,5–1,0	Высокая	Да (полное закрытие)
Замена обделки (капитальный ремонт)	500 000–1 200 000	50–100	0,1–0,3	Высокая	Да (полное закрытие)

Практические кейсы: от капельной течи до прорыва

Кейс 1. Капельные течи, перегонный тоннель, Казанский метрополитен, 2020. На участке протяжённостью 320 м зафиксировано 47 точек капельных течей с суммарным дебитом 18 л/час. Применён акрилатный гель REX-ACR-Gel T с вязкостью 8 мПа·с и временем гелеобразования 30 с. Инъектирование через 94 пакера, установленных с шагом 250 мм. Общий расход геля — 42 литра. Через 3 года эксплуатации — 0 рецидивов. Стоимость работ: 1 250 000 руб. (3 900 руб./пог. м).

Кейс 2. Напорная течь, станция «Проспект Мира» (кольцевая), Москва, 2019. В зоне примыкания наклонного хода к станционному тоннелю — течь с дебитом 180 л/час, давление воды 3,2 бар. Выполнено двухэтапное инъектирование: 1-й этап — тампонаж микроцементом REX-MC-16 (6 инъекторов, 240 кг цемента) для заполнения пустот за обделкой; 2-й этап — инъектирование гидроактивным полиуретаном REX-PUR-Hydro ST (12 пакеров, 18 кг состава). Время перекрытия течи — 45 секунд после начала инъектирования полиуретана. Контроль через 5 лет — течь отсутствует.

Требования безопасности при работах в тоннелях метрополитена

Все работы выполняются в ночные окна при снятом напряжении с контактного рельса (письменное разрешение энергодиспетчера).
Бригада должна иметь при себе газоанализатор (CO, CH₄, O₂) — в тоннелях возможно скопление метана и недостаток кислорода.
При работе с полиуретановыми составами обязательны респираторы с фильтром A2P3 (органические пары изоцианатов) и защитные очки.
Освещение зоны работ — не менее 50 люкс (прожекторы на штативах).
Обязательно наличие радиосвязи с дежурным по станции и машинистом дрезины.
Запрещается складирование материалов в тоннеле вне ночного окна — всё вывозится до 05:00.

Заключение и рекомендации

Для капельных течей (I категория, дебит до 1 л/час) оптимальны акрилатные гели с вязкостью 5–15 мПа·с — они проникают в микротрещины и сохраняют эластичность при вибрации.
Для напорных течей (II–III категория, дебит 1–500 л/час) применяйте гидроактивные полиуретановые составы с временем старта реакции 15–30 с.
При наличии пустот за обделкой (данные георадара) обязателен предварительный тампонаж микроцементом. Без этого инъекционный состав будет уходить в пустоты, а не в трещину.
Всегда выполняйте контрольное нагнетание воды перед инъектированием — это позволяет оценить реальный объём трещины и избежать перерасхода состава.
Для зон с интенсивным движением поездов (станционные участки, стрелочные переводы) применяйте только эластичные составы с относительным удлинением не менее 100%.
Ведите журнал инъекционных работ с привязкой каждой течи к пикетажу. Это обязательное требование технического надзора метрополитена.
Планируйте бюджет из расчёта 4 000–8 000 руб./пог. м трещины для полиуретановой гидроизоляции и 5 000–10 000 руб./пог. м для акрилатной. Демпинговые цены (менее 2 500 руб./пог. м) означают либо некачественные материалы, либо нарушение технологии.

Нормативные документы и стандарты

СП 120.13330.2012 «Метрополитены» (актуализированная редакция СНиП 32-02-2003)
СТО НОСТРОЙ 2.17.66-2013 «Освоение подземного пространства. Гидроизоляция транспортных тоннелей»
СП 72.13330.2016 «Защита строительных конструкций и сооружений от коррозии»
EN 1504-5:2013 «Products and systems for the protection and repair of concrete structures — Injection»
ГОСТ 32016-2012 «Материалы и системы для защиты и ремонта бетонных конструкций»
Правила технической эксплуатации метрополитенов Российской Федерации (утв. Приказом Минтранса РФ № 352 от 27.12.2018)
