Введение: когда фундамент требует усиления

За 15 лет геотехнической практики я неоднократно сталкивался с ситуациями, когда здание начинало «плыть» — неравномерные осадки фундамента достигали 50–150 мм, в стенах появлялись трещины раскрытием 5–20 мм, а крен сооружения превышал предельно допустимые значения по СП 22.13330.2016 (i_u = 0,004–0,005 для жилых зданий). Причина в 80% случаев — изменение свойств грунтов основания: замачивание просадочных грунтов, суффозия, вибродинамические воздействия от строящихся рядом объектов или просто ошибки изысканий 30–40-летней давности.

Инъекционное усиление грунтов — это комплекс технологий, позволяющих улучшить физико-механические характеристики грунтового массива непосредственно под существующим фундаментом без его демонтажа. В отличие от традиционного усиления (буроинъекционные сваи, железобетонная обойма), инъекционные методы не требуют остановки эксплуатации здания и выполняются в 2–3 раза быстрее. Стоимость инъекционного усиления составляет 8 000–25 000 руб./м² площади фундамента против 15 000–40 000 руб./м² для свайного усиления.

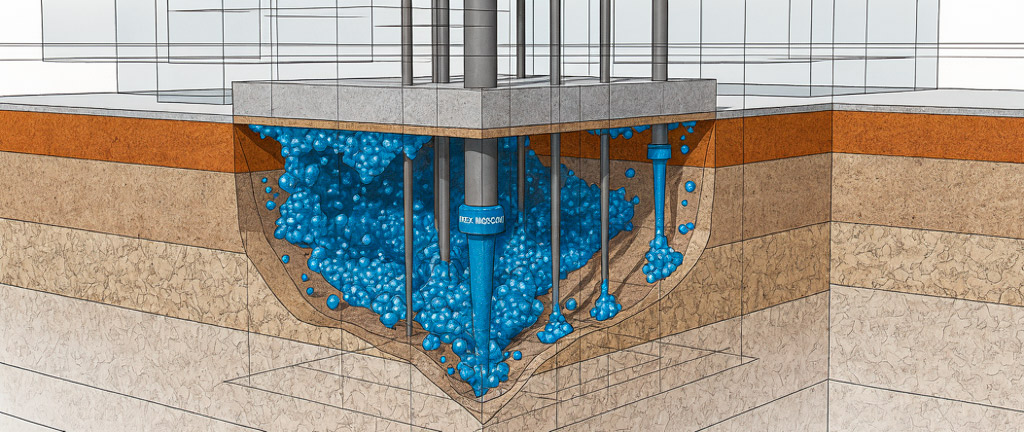

Инъекционное усиление грунтов основания фундаментов

Важно: Инъекционное усиление грунтов не является универсальным решением. Для грунтов с коэффициентом фильтрации менее 0,1 м/сут (глины, суглинки твёрдой консистенции) традиционная цементация неэффективна — требуются методы струйной цементации (Jet Grouting) или электрохимического закрепления. Неправильный выбор метода — это гарантированный провал работ и потеря 2–5 млн рублей на типовом объекте.

Методы инъекционного усиления грунтов: обзор технологий

Все методы инъекционного закрепления грунтов основаны на нагнетании в грунтовый массив твердеющих растворов через систему инъекторов (перфорированных труб). По механизму закрепления различают три основных класса технологий:

Пропиточная инъекция — раствор заполняет поры грунта без нарушения его структуры. Применяется для песков с коэффициентом фильтрации от 0,5 до 80 м/сут. Давление нагнетания: 2–10 бар.
Гидроразрывная инъекция — раствор подаётся под давлением, превышающим прочность грунта на разрыв (10–40 бар), образуя систему прожилок-армирующих элементов. Применяется для глинистых грунтов.
Струйная цементация (Jet Grouting) — разрушение грунта высоконапорной струей (200–600 бар) с одновременным перемешиванием с цементным раствором. Применяется для любых грунтов, включая слабые водонасыщенные.

Цементация грунтов: технология и область применения

Цементация — наиболее распространённый и экономичный метод инъекционного усиления. В грунт нагнетается цементное молоко (В/Ц = 0,5–1,0) или цементно-песчаный раствор. Для повышения проникающей способности применяются микроцементы с размером частиц d₉₅ ≤ 16 мкм (обычный цемент: d₉₅ = 40–80 мкм).

На объекте «Реконструкция производственного корпуса, г. Подольск, 2021» мы выполнили цементацию основания ленточного фундамента глубиной заложения 2,2 м. Грунты — пески средней крупности с коэффициентом фильтрации 8–12 м/сут. Через 120 инъекторов диаметром 42 мм, установленных с шагом 1,0×1,0 м на глубину 4,5 м, было закачано 18,5 тонн микроцемента. Контрольное бурение через 28 суток показало: предел прочности закреплённого грунта на одноосное сжатие составил 2,8–4,2 МПа (исходный песок — 0 МПа). Осадки здания стабилизировались на отметке 3–5 мм за последующие 2 года наблюдений.

Таблица 1. Параметры цементации для различных грунтов
Тип грунта	Коэффициент фильтрации, м/сут	В/Ц отношение	Давление нагнетания, бар	Радиус закрепления, м	Расход цемента, кг/м³
Гравий, галечник	80–200	0,5–0,6	2–5	1,5–3,0	150–300
Песок крупный	20–80	0,6–0,8	3–8	0,8–1,5	200–400
Песок средний	5–20	0,8–1,0	5–10	0,5–1,0	300–500
Песок мелкий	0,5–5	1,0–1,5 (микроцемент)	8–15	0,3–0,6	400–700
Супесь	0,1–0,5	Гидроразрыв, В/Ц=0,6–0,8	15–40	0,2–0,4 (по прожилкам)	500–1000

Силикатизация и смолизация: химическое закрепление

Для мелких и пылеватых песков с коэффициентом фильтрации 0,5–5 м/сут, где цементное молоко не проникает в поры, применяется химическое закрепление — силикатизация. В грунт последовательно нагнетаются жидкое стекло (силикат натрия, Na₂O·nSiO₂) и отвердитель (ортофосфорная кислота, серная кислота или алюминат натрия). В результате химической реакции образуется гель кремниевой кислоты, цементирующий частицы грунта.

Двухрастворная силикатизация обеспечивает прочность закреплённого грунта 2,0–5,0 МПа. Однорастворная (с предварительным смешиванием компонентов) даёт 0,5–2,0 МПа, но технологически проще. Смолизация с применением карбамидных смол (КМ-3, МФ-17) позволяет закреплять грунты с коэффициентом фильтрации от 0,1 м/сут, но стоимость таких работ в 3–5 раз выше цементации.

Таблица 2. Сравнение химических методов закрепления грунтов
Метод	Коэффициент фильтрации, м/сут	Прочность на сжатие, МПа	Время гелеобразования	Стоимость, руб./м³	Экологичность
Двухрастворная силикатизация	0,5–5	2,0–5,0	30–60 мин	8 000–15 000	Высокая (нетоксично)
Однорастворная силикатизация	0,1–2	0,5–2,0	10–120 мин (регулируется)	6 000–12 000	Высокая
Смолизация (карбамидные смолы)	0,1–5	1,0–5,0	15–90 мин	15 000–30 000	Средняя (формальдегид)
Акрилатная инъекция	0,01–1	0,3–1,5	5–120 с (регулируется)	20 000–40 000	Высокая (нетоксично)

Струйная цементация (Jet Grouting): технология высокого давления

Струйная цементация — наиболее универсальный метод, применимый для любых грунтов, включая глины, илы и водонасыщенные пески. Технология основана на разрушении грунта высоконапорной струёй цементного раствора (давление 200–600 бар) с одновременным перемешиванием грунта с раствором. В результате формируется грунтоцементная колонна диаметром 0,6–2,5 м с прочностью на сжатие 2–10 МПа.

Различают три технологические схемы: Jet-1 (однокомпонентная — только цементный раствор), Jet-2 (двухкомпонентная — раствор + воздушная рубашка для увеличения радиуса) и Jet-3 (трёхкомпонентная — вода + воздух для размыва, затем раствор). Jet-2 обеспечивает диаметр колонн 1,2–2,0 м в песчаных грунтах, Jet-3 — до 2,5 м. Стоимость Jet-1 составляет 3 000–5 000 руб./пог. м колонны, Jet-2 — 5 000–8 000 руб./пог. м, Jet-3 — 8 000–12 000 руб./пог. м.

Предупреждение: При струйной цементации в непосредственной близости от существующих фундаментов (менее 1,5 м) обязателен геотехнический мониторинг с установкой осадочных марок и контролем порового давления. На объекте в г. Мытищи (2020) отсутствие мониторинга привело к дополнительной осадке фундамента на 45 мм за 3 дня работ из-за разуплотнения грунта в зоне выхода бурового раствора.

Сравнительная таблица методов инъекционного усиления

Таблица 3. Сравнение методов инъекционного усиления грунтов
Параметр	Цементация	Силикатизация	Смолизация	Jet Grouting
Типы грунтов	Пески, гравий, трещиноватые скальные	Мелкие и пылеватые пески	Пески, супеси	Любые, включая глины и илы
Коэффициент фильтрации, м/сут	≥0,5	0,1–5	0,1–5	Любой
Прочность закреплённого грунта, МПа	1,0–5,0	0,5–5,0	1,0–5,0	2,0–10,0
Радиус закрепления, м	0,3–3,0	0,3–0,8	0,3–0,8	0,6–2,5
Давление нагнетания, бар	2–40	2–10	2–10	200–600
Стоимость, руб./м³ закреплённого грунта	3 000–8 000	6 000–15 000	15 000–30 000	5 000–15 000
Производительность, м³/смену	20–80	10–30	5–15	30–100
Экологические ограничения	Нет (pH 10–12)	Нет	Ограничено (формальдегид)	Нет (выход пульпы)

Расчёт параметров инъектирования

Проектирование инъекционного усиления выполняется в соответствии с СП 45.13330.2017 (Земляные сооружения, основания и фундаменты) и СП 22.13330.2016 (Основания зданий и сооружений). Ключевые расчётные параметры:

Радиус закрепления R (м): определяется пробным нагнетанием на тестовом участке. Для цементации песков R = 0,5–1,5 м, для силикатизации R = 0,3–0,8 м.
Шаг инъекторов a (м): a = 1,5–1,7 × R для рядовой схемы, a = 1,7–2,0 × R для шахматной.
Объём закачки V (л) на 1 пог. м инъектора: V = π × R² × n × k, где n — пористость грунта (0,30–0,45 для песков), k — коэффициент заполнения пор (0,7–0,9).
Давление нагнетания P (бар): P ≤ γ × h / 10 + 5, где γ — удельный вес грунта (кН/м³), h — глубина инъектора (м). Превышение этого давления приводит к гидроразрыву с неконтролируемым распространением раствора.

Типичные ошибки и аварийные ситуации

Завышение давления нагнетания. На объекте в г. Красногорск (2019) подрядчик поднял давление до 25 бар при цементации песков на глубине 3 м. Результат: гидроразрыв грунта, выход цементного молока на поверхность в 15 м от зоны работ, подъём пола подвала на 80 мм. Ущерб — 3,2 млн руб.
Игнорирование коэффициента фильтрации. Попытка цементации суглинков с k_ф = 0,05 м/сут обычным цементом. Раствор не проник в грунт, образовалась цементная «луковица» вокруг инъектора. Результат: нулевое усиление, потеря 1,8 млн руб.
Отсутствие пробного нагнетания. Без тестового участка невозможно определить реальный радиус закрепления и расход состава. Расчётные значения могут отличаться от фактических в 2–3 раза.
Недостаточная глубина инъекторов. Инъекторы должны заглубляться на 0,5–1,0 м ниже подошвы фундамента. При меньшей глубине усиленный слой не воспринимает нагрузку от фундамента.
Нарушение последовательности инъектирования. Нагнетание должно вестись от краёв к центру или через один инъектор. Сплошное инъектирование подряд приводит к выдавливанию незакреплённого грунта в стороны.

Заключение и рекомендации

До начала проектирования инъекционного усиления обязательно выполните дополнительные инженерно-геологические изыскания с определением коэффициента фильтрации грунтов (ГОСТ 25584-2016) — данные 30-летней давности непригодны.
Для песков с k_ф ≥ 5 м/сут оптимальна цементация микроцементом (d₉₅ ≤ 16 мкм) с В/Ц = 0,6–0,8. Стоимость: 3 000–6 000 руб./м³.
Для мелких песков с k_ф = 0,5–5 м/сут применяйте двухрастворную силикатизацию. Обеспечивает прочность 2–5 МПа.
Для глинистых грунтов и суглинков единственный надёжный метод — струйная цементация Jet-2 или Jet-3.
Обязательно выполняйте пробное нагнетание на 3–5 инъекторах с последующим контрольным бурением и отбором кернов через 28 суток.
При работах ближе 2 м от существующих конструкций установите систему геотехнического мониторинга (осадочные марки, инклинометры) с частотой измерений не реже 1 раза в сутки.
Требуйте от подрядчика паспорта на инъекционные составы и акты скрытых работ на каждый инъектор. Объём фактической закачки не должен отличаться от проектного более чем на 15%.

Нормативные документы и стандарты

СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» (актуализированная редакция СНиП 3.02.01-87)
СП 22.13330.2016 «Основания зданий и сооружений» (актуализированная редакция СНиП 2.02.01-83*)
ГОСТ 25584-2016 «Грунты. Методы лабораторного определения коэффициента фильтрации»
ГОСТ 12248.1-2020 «Грунты. Определение характеристик прочности методом одноосного сжатия»
EN 12715:2020 «Execution of special geotechnical work — Grouting»
EN 12716:2018 «Execution of special geotechnical work — Jet grouting»
СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения»
