Введение: проблемы кирпичной кладки и роль инъектирования

Кирпичная кладка — материал с принципиально иной структурой, чем монолитный бетон. Если бетон представляет собой относительно однородную матрицу, то кирпичная кладка — это композит из кирпича, растворных швов, пустот и каверн. Пористость кирпичной кладки составляет 20–35% (для сравнения: тяжёлый бетон — 3–7%), а водопоглощение керамического кирпича достигает 12–20% по массе. Именно поэтому капиллярный подсос влаги в кирпичных стенах — проблема номер один для зданий старше 30 лет.

За 15 лет обследования исторических и промышленных кирпичных зданий я выделил две основные задачи инъектирования: отсечная гидроизоляция (создание горизонтального водонепроницаемого барьера в толще стены) и структурное усиление (восстановление несущей способности кладки, повреждённой трещинами, выщелачиванием раствора или коррозией). Это принципиально разные технологии, требующие разных материалов и подходов.

Инъектирование кирпичной кладки: отсечная гидроизоляция и усиление

Важно: Отсечная гидроизоляция методом инъектирования эффективна только для стен толщиной до 1,2 м из кирпича с водопоглощением не менее 6%. Для бутовых фундаментов толщиной более 1,5 м и для клинкерного кирпича (водопоглощение 2–4%) стандартные инъекционные составы не работают — требуются специальные низковязкие микроэмульсии или механическая отсечка (алмазная резка).

Отсечная гидроизоляция: принцип действия и технология

Отсечная гидроизоляция — это создание горизонтального водонепроницаемого барьера в толще кирпичной стены на уровне цоколя или чуть выше фундамента. Принцип действия: инъекционный состав заполняет поры, капилляры и микротрещины в кладке, после отверждения образуя сплошную гидрофобную мембрану, перекрывающую капиллярный подсос грунтовой влаги.

Ключевой параметр — глубина проникновения состава. Для стены толщиной 640 мм (2,5 кирпича) состав должен проникнуть на всю толщину, образуя непрерывный барьер. При неполном проникновении (например, на 300 мм из 640) влага обходит гидрофобную зону по незаполненным участкам — эффект отсечки равен нулю.

Таблица 1. Параметры отсечной гидроизоляции для различных типов кладки
Тип кладки	Толщина стены, мм	Шаг шпуров, мм	Диаметр шпуров, мм	Угол бурения	Глубина бурения	Расход состава, л/пог. м
Кирпич керамический, 2 кирпича	510	100–120	14–18	0–15° (горизонтально)	На 50 мм меньше толщины стены	3–6
Кирпич керамический, 2,5 кирпича	640	100–120	16–20	0–15°	590 мм	4–8
Кирпич силикатный, 2 кирпича	510	120–150	14–18	0–15°	460 мм	2–5
Бутовый фундамент	600–1200	150–200	18–25	0–30° (два ряда в шахматном порядке)	На 100 мм меньше толщины	8–20
Пустотелый кирпич	380–510	100	12–14	0°	330–460 мм	5–10 (заполнение пустот)

Инъекционное усиление кирпичной кладки

Структурное усиление кирпичной кладки инъектированием применяется при наличии трещин раскрытием 0,5–10 мм, выщелачивании растворных швов (потеря прочности раствора до 80%), расслоении кладки. В отличие от отсечной гидроизоляции, где важна гидрофобность, здесь критична прочность на сжатие и адгезия к кирпичу и раствору.

Для усиления применяются три типа составов:

Микроцементы (d₉₅ ≤ 16 мкм) — для заполнения крупных пустот и каверн (раскрытие >3 мм). Прочность 15–30 МПа. Стоимость: 80–150 руб./кг.
Известково-пуццолановые составы — для исторических зданий, где требуется паропроницаемость и совместимость с известковым раствором. Прочность 5–15 МПа. Стоимость: 120–250 руб./кг.
Эпоксидные составы низкой вязкости — для тонких трещин (0,2–2 мм) в несущих конструкциях. Прочность 80–120 МПа. Стоимость: 1 800–4 500 руб./кг.

Таблица 2. Сравнение составов для инъекционного усиления кирпичной кладки
Параметр	Микроцемент REX-MC-16	Известково-пуццолановый REX-LP-Inject	Эпоксидный REX-EPO-Inject LV
Прочность на сжатие через 28 сут, МПа	20–30	8–15	85–95
Адгезия к кирпичу, МПа	1,0–1,5	0,8–1,2	2,5–3,5
Модуль упругости, МПа	15 000–20 000	5 000–10 000	2 500–3 500
Паропроницаемость	Низкая	Высокая (μ = 15–25)	Нулевая
Усадка, %	0,1–0,3	0,2–0,5	0,05–0,1
Совместимость с исторической кладкой	Ограниченная	Полная	Несовместим
Стоимость 1 кг, руб.	80–150	120–250	1 800–4 500

Материалы для инъектирования кирпичной кладки

Выбор материала для отсечной гидроизоляции определяется степенью увлажнения кладки на момент инъектирования. Это критический параметр, который часто игнорируют:

Влажность кладки до 20% — применяются силаны/силоксаны (кремнийорганические составы) на водной или спиртовой основе. Они не образуют плёнку, а химически связываются с минеральной матрицей, создавая гидрофобный эффект. Глубина проникновения: 20–50 мм.
Влажность кладки 20–60% — применяются микроэмульсии силанов (размер частиц 0,1–1 мкм). Проникают в водонасыщенные капилляры за счёт ультрамалого размера частиц.
Влажность кладки 60–100% — применяются полиуретановые инъекционные смолы (гидроактивные). При контакте с водой образуют водонепроницаемую пену, перекрывающую капилляры.
Сухая кладка (влажность <8%) — применяются эпоксидные составы. Требуют предварительного увлажнения кладки для отверждения силанов или применения специальных двухкомпонентных эпоксидных систем.

Предупреждение: Никогда не применяйте составы на основе жидкого стекла (силиката натрия) для отсечной гидроизоляции кирпичной кладки. Жидкое стекло образует хрупкую нерастворимую плёнку, которая разрушается при температурных деформациях кладки (α = 5–8 × 10⁻⁶ 1/°C для кирпича) уже через 2–3 года. Кроме того, жидкое стекло имеет pH 11–12 и вызывает коррозию известкового раствора в швах исторической кладки.

Сравнение методов отсечной гидроизоляции

Таблица 3. Сравнение методов отсечной гидроизоляции кирпичных стен
Метод	Стоимость, руб./пог. м	Срок службы, лет	Производительность, пог. м/смену	Применимость для исторических зданий	Недостатки
Инъектирование силанами/силоксанами	2 500–5 000	20–30	10–25	Высокая (не меняет внешний вид)	Неэффективно при влажности >60%
Инъектирование полиуретановыми смолами	3 000–7 000	15–25	8–20	Средняя (возможно изменение цвета)	Низкая паропроницаемость
Механическая отсечка (алмазная резка + мембрана)	8 000–18 000	50+	2–5	Низкая (нарушает целостность кладки)	Вибрация, риск осадки, высокая стоимость
Электрокинетическая (электроосмотическая)	6 000–12 000	10–20 (при наличии электропитания)	15–30	Средняя	Требует постоянного электропитания, не работает при отключении
Инъектирование микроцементом	1 500–3 500	10–20	15–30	Низкая (изменяет структуру кладки)	Высокая жёсткость, трещины при осадках

Пошаговая технология инъектирования кладки

Диагностика. Измерение влажности кладки (влагомер, карбидный метод по ГОСТ 12730.2-78), определение водопоглощения кирпича (ГОСТ 7025-91), ультразвуковое исследование на предмет пустот и расслоений.

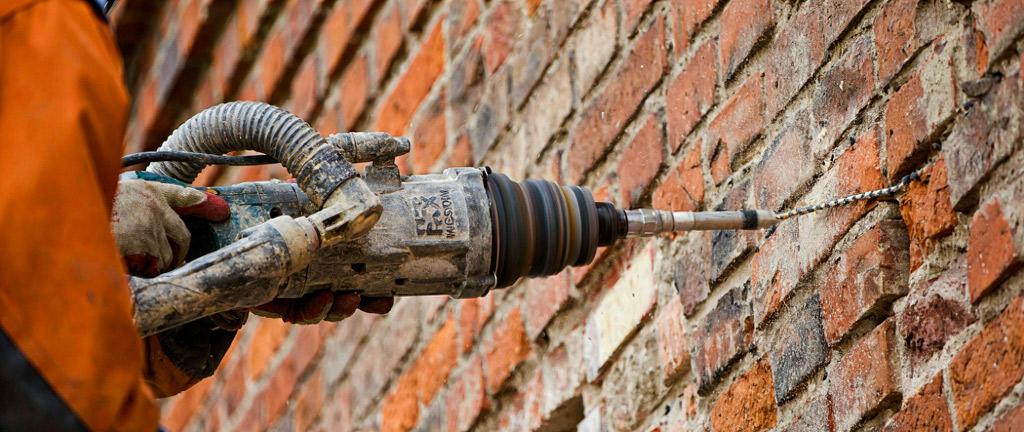

Разметка и бурение шпуров. Шпуры бурятся в горизонтальный растворный шов (не в кирпич!) под углом 0–15° к горизонту. Бурение в кирпич недопустимо — состав не распределится по шву, а уйдёт в поры одного кирпича.
Очистка шпуров. Продувка сжатым воздухом (6–8 бар) до полного удаления буровой пыли. Наличие пыли снижает проникающую способность состава на 40–60%.

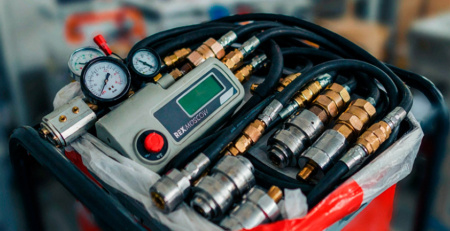

Установка пакеров. Пластиковые или алюминиевые пакеры с обратным клапаном. Фиксация — быстротвердеющий цемент или расширяющийся полимерный состав.
Инъектирование. Давление: 2–5 бар для силанов, 5–15 бар для микроцементов, 10–30 бар для полиуретанов. Критерий завершения: падение расхода до нуля или выход состава из соседнего шпура/на поверхность.
Выдержка. Силаны: 14–28 суток до полного гидрофобного эффекта. Микроцементы: 28 суток до набора проектной прочности. Полиуретаны: 24–72 часа.
Контроль качества. Отбор кернов диаметром 50 мм через 28 суток. Визуальная оценка заполнения швов и пор. Измерение влажности кладки выше зоны инъектирования (должна снизиться до равновесной 4–8%).

Типичные ошибки и их последствия

Бурение шпуров в кирпич, а не в шов. Самая распространённая ошибка. Состав заполняет поры одного кирпича, но не распределяется по горизонтальному шву. Результат: отсечка не работает, влага поднимается по незаполненным участкам шва.
Недостаточная глубина бурения. Шпур должен не доходить до противоположной грани стены на 50 мм. При сквозном бурении состав вытекает наружу, не заполняя центральную зону стены.
Инъектирование в силикатный кирпич силанами на водной основе. Силикатный кирпич имеет щелочную реакцию (pH 10–12), которая нейтрализует кислотные катализаторы силанов. Применяйте только специальные составы для силикатного кирпича.
Превышение давления при инъектировании в пустотелую кладку. Давление выше 3 бар приводит к разрушению перегородок пустотелого кирпича и неконтролируемому растеканию состава.
Отсутствие предварительного увлажнения при использовании микроцементов. Сухая кладка «отсасывает» воду из цементного молока, нарушая процесс гидратации. Прочность закреплённой кладки падает на 30–50%.

Заключение и рекомендации

Для отсечной гидроизоляции кирпичных стен с влажностью до 20% оптимальны силаны/силоксаны на спиртовой основе — глубина проникновения 20–50 мм, срок службы 20–30 лет.
При влажности кладки 20–60% применяйте микроэмульсии силанов с размером частиц 0,1–1 мкм — они проникают в водонасыщенные капилляры.
При влажности выше 60% единственный надёжный вариант — полиуретановые инъекционные смолы.
Для исторических зданий (памятники архитектуры) применяйте только известково-пуццолановые составы, согласованные с органами охраны памятников.
Шпуры бурите строго в горизонтальные растворные швы, а не в тело кирпича. Шаг шпуров — 100–120 мм для стандартного кирпича.
Обязательно выполняйте контрольное бурение и отбор кернов через 28 суток после инъектирования. Без этого невозможно подтвердить качество работ.
Стоимость качественной отсечной гидроизоляции — 2 500–5 000 руб./пог. м. Предложения дешевле 1 500 руб./пог. м означают либо некачественные материалы, либо нарушение технологии (увеличенный шаг шпуров, недостаточная глубина).

Нормативные документы и стандарты

СП 72.13330.2016 «Защита строительных конструкций и сооружений от коррозии»
ГОСТ 32016-2012 «Материалы и системы для защиты и ремонта бетонных конструкций»
ГОСТ 12730.2-78 «Бетоны. Метод определения влажности»
ГОСТ 7025-91 «Кирпич и камни керамические и силикатные. Методы определения водопоглощения»
EN 1504-5:2013 «Products and systems for the protection and repair of concrete structures — Injection»
WTA Merkblatt 4-4-04/D «Mauerwerksinjektion gegen kapillare Feuchtigkeit» (Инъектирование кладки против капиллярной влаги)
СП 15.13330.2012 «Каменные и армокаменные конструкции»
