Введение: почему контроль качества — не формальность

За 15 лет технического надзора за инъекционными работами я вывел статистику: без надлежащего контроля качества 40% инъекционных работ не соответствуют проектным требованиям. Из них 25% — это скрытые дефекты, которые проявляются через 1–3 года эксплуатации (рецидивы течей, раскрытие трещин, коррозия арматуры). Стоимость устранения таких дефектов в 2–5 раз превышает стоимость качественного ремонта с первого раза.

Контроль качества инъекционных работ — это трёхступенчатая система: входной контроль (материалы и оборудование), операционный контроль (в процессе работ) и приёмочный контроль (после завершения). Каждая ступень обязательна. Пропуск любой из них — это гарантированный риск скрытого дефекта.

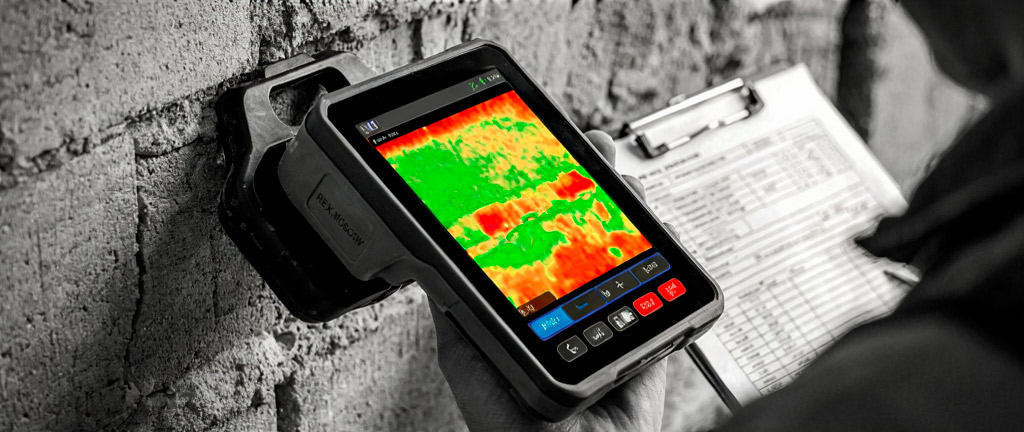

Контроль качества инъекционных работ: методы и критерии приёмки

Важно: Согласно СП 72.13330.2016 (п. 6.1.3), все скрытые работы по инъектированию подлежат обязательному освидетельствованию с составлением акта. Без актов освидетельствования скрытых работ приёмочная комиссия вправе отказать в приёмке объекта. Акт должен быть подписан представителями заказчика, подрядчика и авторского надзора (если предусмотрен договором).

Входной контроль материалов и оборудования

Входной контроль — первый и критически важный этап. Партия инъекционного состава, не прошедшая входной контроль, может иметь вязкость в 2 раза выше паспортной, жизнеспособность в 3 раза ниже или прочность на 40% меньше заявленной. Результат: состав не проникает в трещину, полимеризуется в насосе или не восстанавливает несущую способность конструкции.

Таблица 1. Объём и методы входного контроля инъекционных материалов
Контролируемый параметр	Метод контроля	Нормативный документ	Периодичность	Допустимое отклонение
Вязкость	Вискозиметр Брукфильда или ВЗ-246 (сопло 4 мм)	ГОСТ 32016-2012, EN 1504-5	Каждая партия	±20% от паспортного значения
Жизнеспособность	Термостатирование при +20°C, контроль текучести каждые 5 мин	ГОСТ 32016-2012	Каждая партия	Не менее 80% от паспортного значения
Прочность на сжатие	Формование кубиков 40×40×40 мм, испытание через 7 и 28 сут	ГОСТ 10180-2012	Каждая партия	Не менее 90% от паспортного значения
Адгезия к бетону	Испытание на отрыв (pull-off test)	ГОСТ 28574-2014, EN 1542	1 раз в 3 месяца или при смене поставщика	Не менее 90% от паспортного значения
Срок годности	Визуальный контроль даты на упаковке	Паспорт производителя	Каждая упаковка	Не истёкший
Целостность упаковки	Визуальный осмотр	—	Каждая упаковка	Отсутствие повреждений

Операционный контроль в процессе инъектирования

Операционный контроль выполняется непосредственно в процессе работ и включает следующие проверки:

Контроль подготовки трещины. Проверка глубины расшивки (10–15 мм), ширины штрабы (15–20 мм), качества очистки (отсутствие пыли, масел, высолов). Контроль влажности бетона в зоне трещины (не более 4% для эпоксидных составов).
Контроль установки пакеров. Проверка шага пакеров (соответствие проекту, допуск ±20 мм), угла бурения (30–45°), глубины шпуров, качества фиксации пакеров.
Контроль герметичности. Подача сжатого воздуха 2–3 бар. Падение давления не более 0,1 бар/мин. Выход воздуха в соседних пакерах подтверждает сообщаемость трещины.
Контроль параметров нагнетания. Давление (по манометру у пакера, а не на насосе), расход состава, температура основания и окружающего воздуха. Все параметры фиксируются в журнале инъекционных работ.
Контроль температуры. Температура основания должна быть не ниже минимальной температуры применения состава и на 3°C выше точки росы. Измерение — контактный термометр, не реже 1 раза в 2 часа.

Таблица 2. Критерии операционного контроля
Контролируемый параметр	Метод измерения	Допустимое значение	Действие при отклонении
Давление нагнетания	Манометр у пакера	±10% от проектного	Корректировка давления, проверка герметичности
Расход состава на 1 пог. м трещины	Мерная ёмкость + секундомер	±20% от расчётного	При перерасходе — проверка на утечки; при недорасходе — уменьшение шага пакеров
Температура основания	Контактный термометр	≥ мин. температуры состава; > точки росы +3°C	Прогрев зоны работ
Влажность бетона в трещине	Электронный влагомер	≤4% (для эпоксидов)	Сушка горячим воздухом
Шаг пакеров	Рулетка	±20 мм от проекта	Добуривание дополнительных шпуров

Приёмочный контроль: методы и критерии

Приёмочный контроль выполняется после полной полимеризации инъекционного состава (7–28 суток в зависимости от типа состава и температуры) и включает разрушающие и неразрушающие методы.

Таблица 3. Методы приёмочного контроля инъекционных работ
Метод	Что контролирует	Критерий приёмки	Количество измерений	Стоимость 1 измерения, руб.
Визуальный осмотр	Отсутствие течей, трещин, непроклеенных участков	0 дефектов	100% площади	0 (входит в стоимость работ)
Выбуривание кернов	Заполнение трещины по глубине	Заполнение ≥90% глубины	3 керна на 50 пог. м	3 000–5 000
Испытание кернов на растяжение при раскалывании	Прочность склеивания берегов трещины	≥2,0 МПа, разрыв по бетону	3 образца на 50 пог. м	2 000–3 000
Ультразвуковой контроль	Сплошность заполнения трещины	Скорость УЗ ≥90% от монолитного бетона	Каждые 2 пог. м	500–1 000
Испытание на водонепроницаемость	Герметичность после инъектирования	Соответствие проектной марке (W6–W12)	1 зона на 100 м²	5 000–10 000
Тепловизионный контроль	Скрытые пустоты и течи	Отсутствие температурных аномалий	100% площади	200–500 руб./м²

Методы неразрушающего и разрушающего контроля

Неразрушающие методы (применяются в первую очередь, не повреждают конструкцию):

Ультразвуковой контроль (по ГОСТ 17624-2012). Измерение скорости прохождения ультразвука через отремонтированную зону. Сквозное прозвучивание (датчики с двух сторон) даёт наиболее достоверные результаты. Скорость УЗ в отремонтированной зоне должна составлять не менее 90% от скорости в монолитном бетоне того же возраста.
Тепловизионный контроль (по ГОСТ Р 54852-2011). Выявление скрытых пустот и течей по температурным аномалиям. Эффективен для гидроизоляционных работ: течь создаёт «холодное пятно» на термограмме.
Акустическая эмиссия. Регистрация акустических сигналов при нагружении конструкции. Позволяет выявить зоны с неполным заполнением трещин (берега трещины трутся друг о друга, генерируя акустический сигнал).

Разрушающие методы (применяются выборочно, дают наиболее достоверные результаты):

Выбуривание кернов (по ГОСТ 28570-2019). Керны диаметром 50–75 мм выбуриваются через трещину. Визуально оценивается заполнение трещины по всей глубине керна. Допускается наличие пор размером до 0,5 мм, не соединённых между собой.
Испытание на отрыв со склеиванием (pull-off test, по ГОСТ 28574-2014). К поверхности приклеивается стальной диск диаметром 50 мм, после отверждения клея диск отрывается с измерением усилия. Адгезия должна быть не менее 2,0 МПа с разрывом по бетону.

Исполнительная документация

Комплект исполнительной документации по инъекционным работам должен включать:

Акты входного контроля материалов (с приложением паспортов и сертификатов).
Журнал инъекционных работ (дата, время, номер пакера, тип и количество состава, давление, температура).
Акты освидетельствования скрытых работ (подготовка трещины, установка пакеров, инъектирование).
Протоколы испытаний (прочность состава, адгезия, водонепроницаемость).
Исполнительные схемы с привязкой заинъектированных трещин к осям конструкции.
Заключение о качестве инъекционных работ (с выводами о соответствии проектным требованиям).

Предупреждение: Отсутствие актов освидетельствования скрытых работ — самая распространённая причина отказа в приёмке объекта техническим надзором. Каждый этап (подготовка трещины, установка пакеров, инъектирование) должен быть заактирован до перехода к следующему этапу. Акт, подписанный «задним числом», не имеет юридической силы и не принимается надзорными органами.

Типичные нарушения при контроле качества

Отсутствие входного контроля. Состав принимается «по паспорту», без проверки фактических характеристик. Результат: состав с вязкостью 600 мПа·с вместо 200 мПа·с не проникает в трещину 0,3 мм.
Контроль давления по манометру на насосе, а не у пакера. Потери давления в шлангах длиной 10–20 м составляют 5–15 бар. Фактическое давление у пакера может быть в 2 раза ниже, чем на насосе.
Отказ от выбуривания кернов «из-за дороговизны». Стоимость выбуривания и испытания 3 кернов — 15 000–25 000 руб. Стоимость переделки некачественного инъектирования — 150 000–500 000 руб. Экономия на контроле обходится в 10–20 раз дороже.
Приёмка работ по визуальному осмотру без инструментального контроля. Визуально невозможно определить заполнение трещины на глубине более 10 мм. Только выбуривание кернов или ультразвук дают достоверную информацию.
Игнорирование температуры основания. При +3°C эпоксидный состав с минимальной температурой применения +5°C не полимеризуется полностью. Прочность через 28 суток может составить 20–30% от проектной.

Заключение и рекомендации

Входной контроль каждой партии инъекционного состава обязателен. Минимальный объём: вязкость, жизнеспособность, прочность на сжатие.
Операционный контроль ведите непрерывно с фиксацией в журнале. Давление контролируйте по манометру у пакера, а не на насосе.
Приёмочный контроль выполняйте через 7–28 суток после инъектирования. Минимальный объём: визуальный осмотр 100% + выбуривание кернов (3 шт. на 50 пог. м) + испытание на растяжение при раскалывании.
Для ответственных конструкций (мосты, тоннели, резервуары) дополнительно выполняйте ультразвуковой и тепловизионный контроль.
Акты освидетельствования скрытых работ оформляйте на каждый этап. Без них приёмка объекта невозможна.
При выявлении дефектов (незаполненные участки, низкая прочность) выполняйте повторное инъектирование. Затраты на переделку несёт подрядчик.
Бюджет на контроль качества должен составлять 5–10% от стоимости инъекционных работ. Это не затраты, а страховка от многократно больших расходов на переделку.

Нормативные документы и стандарты

СП 72.13330.2016 «Защита строительных конструкций и сооружений от коррозии»
ГОСТ 32016-2012 «Материалы и системы для защиты и ремонта бетонных конструкций»
EN 1504-5:2013 «Products and systems for the protection and repair of concrete structures — Injection»
ГОСТ 10180-2012 «Бетоны. Методы определения прочности по контрольным образцам»
ГОСТ 28570-2019 «Бетоны. Методы определения прочности по образцам, отобранным из конструкций»
ГОСТ 28574-2014 «Защита от коррозии в строительстве. Методы испытаний адгезии»
ГОСТ 17624-2012 «Бетоны. Ультразвуковой метод определения прочности»
ГОСТ Р 54852-2011 «Здания и сооружения. Метод тепловизионного контроля»
