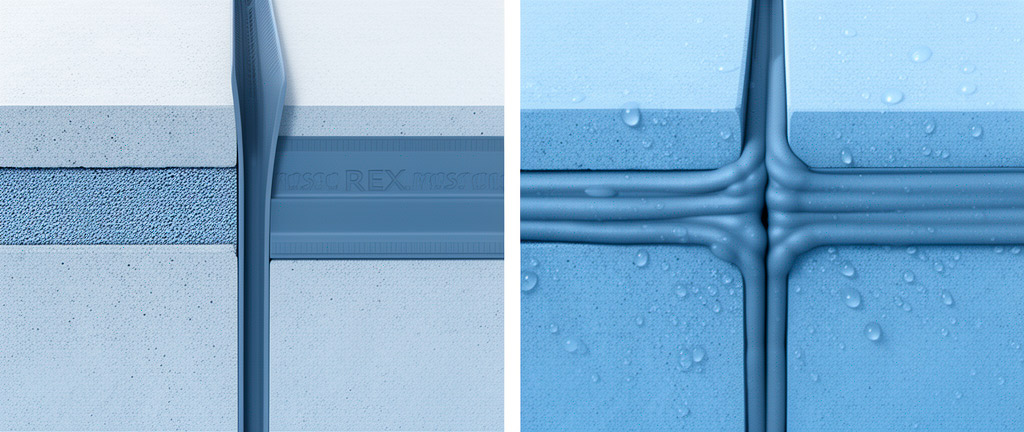

Набухающие уплотнительные профили: технология самоуплотнения швов

Введение: принцип самоуплотнения швов

Набухающие уплотнительные профили — это, пожалуй, самый элегантный инженерный ответ на проблему гидроизоляции швов. В отличие от пассивных гидрошпонок, которые просто создают механический барьер, набухающие профили АКТИВНО реагируют на появление воды: при контакте с влагой они увеличиваются в объёме в 2–8 раз, создавая давление набухания до 5 МПа и заполняя все пустоты, микротрещины и капилляры в бетонном шве. За 15 лет работы я применял набухающие профили в сотнях объектов и могу сказать: при правильном монтаже это одно из самых надёжных решений для рабочих швов.

Принцип самоуплотнения основан на уникальном свойстве бентонита натрия — природного глинистого минерала группы монтмориллонита. Кристаллическая решётка бентонита способна поглощать воду в межслоевое пространство, увеличиваясь в объёме до 15 раз от исходного. В составе набухающего профиля бентонит заключён в полимерную матрицу (бутилкаучук, гидрофильный полиуретан), которая ограничивает свободное набухание и направляет давление в стороны — на стенки шва. Результат: профиль работает как гидравлический домкрат, распирающий шов изнутри и блокирующий любую фильтрацию.

Материалы набухающих профилей: бентонит, гидрофильная резина, полиуретан

Современный рынок предлагает три основных типа набухающих материалов. Бентонитовые профили — композит из натриевого бентонита (60–75% по массе) и бутилкаучукового связующего (25–40%). При контакте с водой бентонит гидратируется, образуя гель, который заполняет поры и трещины. Давление набухания — 2–5 МПа. Преимущества: низкая стоимость, экологичность (природный материал), высокая степень набухания (до 800%). Недостатки: чувствительность к преждевременному увлажнению, вымывание геля при постоянном токе воды, ограниченный срок службы (20–30 лет).

Гидрофильная резина (гидрофильный бутилкаучук) — синтетический материал, в котором гидрофильные группы привиты к полимерной цепи. При контакте с водой набухает на 200–400% от исходного объёма. Преимущества перед бентонитом: не вымывается, сохраняет эластичность после набухания, может работать при знакопеременном увлажнении-высыхании. Недостаток: более высокая стоимость.

Гидрофильный полиуретан — наиболее современный материал. Представляет собой полиуретановую матрицу с привитыми гидрофильными группами. Степень набухания — 100–300%. Ключевое преимущество: высокая химическая стойкость (pH 3–12), возможность применения в агрессивных средах очистных сооружений. Недостаток: самая высокая стоимость среди набухающих материалов.

Сравнение материалов набухающих профилей

Параметр	Бентонитовый	Гидрофильная резина	Гидрофильный полиуретан
Степень набухания, %	400–800	200–400	100–300
Давление набухания, МПа	2–5	1–3	1–2
Вымывание геля	Возможно	Нет	Нет
Цикличность увлажнения-высыхания	Ограниченная	Хорошая	Отличная
Химическая стойкость	Средняя (pH 5–9)	Хорошая (pH 4–10)	Отличная (pH 3–12)
Срок службы, лет	20–30	30–50	30–50
Стоимость 1 п.м., руб.	150–300	300–600	500–1000

Механизм набухания и герметизации

Процесс герметизации набухающим профилем проходит в три стадии. Стадия 1 — начальное увлажнение: вода проникает в шов и контактирует с поверхностью профиля. В течение первых 30–60 минут начинается гидратация бентонита или набухание гидрофильных групп полимера. Объём профиля увеличивается на 10–20%.

Стадия 2 — активное набухание (2–24 часа): вода проникает вглубь материала, объём увеличивается до 50–80% от максимального. Профиль плотно прижимается к стенкам шва, заполняя микронеровности. Давление набухания достигает 1–3 МПа. На этой стадии перекрываются капиллярные каналы диаметром до 0,5 мм.

Стадия 3 — стабилизация (24–72 часа): набухание достигает максимума, формируется стабильный гидроизоляционный барьер. Бентонитовый гель заполняет все доступные пустоты, включая микротрещины в бетоне раскрытием до 0,3 мм. Давление набухания стабилизируется на уровне 2–5 МПа. С этого момента шов водонепроницаем при давлении воды до 0,2–0,5 МПа (в зависимости от типа профиля и ширины шва).

Зависимость водонепроницаемости от ширины шва и типа профиля

Ширина шва, мм	Бентонитовый профиль	Гидрофильная резина	Гидрофильный полиуретан
до 2	0,5 МПа	0,3 МПа	0,2 МПа
2–5	0,3 МПа	0,2 МПа	0,2 МПа
5–10	0,2 МПа	0,15 МПа	0,1 МПа
более 10	Не рекомендуется	Не рекомендуется	Не рекомендуется

Технология монтажа набухающих профилей

Монтаж набухающего профиля значительно проще, чем монтаж ПВХ-шпонки, но имеет свои критические точки. Профиль поставляется в рулонах с клейким слоем, защищённым антиадгезионной плёнкой. Технология монтажа: 1) подготовка бетонной поверхности — очистка от пыли, грязи, масляных пятен, обеспыливание; 2) грунтование поверхности специальным праймером (входит в комплект поставки) для обеспечения адгезии клеевого слоя; 3) выдержка праймера до отлипа (10–15 минут при +20°C); 4) раскатка профиля по оси шва с удалением защитной плёнки и прижатием валиком; 5) стыковка профилей встык без нахлёста, с заполнением стыка бутилкаучуковой мастикой.

Критический параметр — время до бетонирования. Смонтированный профиль должен быть замоноличен в бетон в течение 24–48 часов (в зависимости от влажности воздуха). При высокой влажности (более 80%) или вероятности дождя время сокращается до 4–8 часов. Если профиль набух до бетонирования, он подлежит замене — повторное набухание после высыхания не обеспечивает проектных характеристик.

Сравнение набухающих профилей с другими методами

Сравнение методов герметизации рабочих швов

Метод	Сложность монтажа	Надёжность	Стоимость, руб./п.м.	Самозалечивание
Без гидроизоляции	—	0%	0	Нет
Набухающий профиль	Низкая	85%	150–1000	Да
Плоская ПВХ-шпонка	Средняя	90%	400–800	Нет
Комбинированная система	Высокая	98%	600–1800	Частично
Инъектирование (ремонт)	Очень высокая	80%	2000–5000	Нет
