Введение: проблема грунтовых вод и деформационных швов
Грунтовые воды — главный враг подземных сооружений. По статистике технического надзора, 65% всех протечек в подземных паркингах, тоннелях и фундаментах глубокого заложения происходят именно через деформационные швы. Причина проста: деформационный шов — это запланированный разрыв в бетонном массиве, и если он не загерметизирован правильно, вода найдёт путь внутрь. За 15 лет работы с гидроизоляцией я видел десятки объектов, где экономия на наружных гидрошпонках обернулась многомиллионными затратами на ремонт.

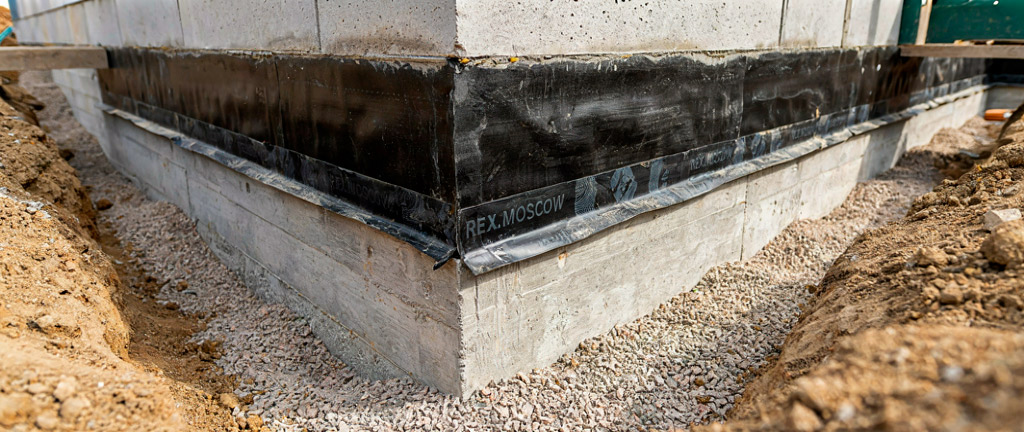

Наружные гидрошпонки — это гидроизоляционные профили, устанавливаемые с внешней (напорной) стороны конструкции, со стороны грунта. Их принципиальное преимущество перед внутренними шпонками: вода прижимает шпонку к бетону гидростатическим давлением, усиливая герметизацию. Внутренняя шпонка, напротив, работает на отрыв под давлением воды. Поэтому для конструкций, постоянно контактирующих с грунтовыми водами, наружное расположение гидрошпонки является предпочтительным.
Критически важно: Наружная гидрошпонка должна быть защищена от механических повреждений при обратной засыпке. Острый камень в грунте обратной засыпки, упавший с высоты 2–3 метра, пробивает ПВХ-шпонку насквозь. Всегда устраивайте защитный слой из песка толщиной не менее 200 мм или защитные экраны из геотекстиля плотностью не менее 300 г/м² перед обратной засыпкой.
Конструкция наружных гидрошпонок
Наружная гидрошпонка конструктивно отличается от внутренней наличием развитой анкерной части, замоноличиваемой в бетон, и гибкой мембранной части, перекрывающей деформационный шов снаружи. Анкерная часть имеет рёбра жёсткости (3–5 рёбер высотой 5–8 мм), обеспечивающие механическое зацепление с бетоном и лабиринтное уплотнение. Мембранная часть может быть плоской или иметь компенсаторную петлю для восприятия деформаций шва.
Ширина наружной гидрошпонки варьируется от 250 до 600 мм. Анкерная часть, замоноличиваемая в бетон, составляет 80–150 мм с каждой стороны. Свободная мембранная часть, перекрывающая шов, — 90–300 мм. Толщина мембраны — 2–4 мм, толщина анкерной части с рёбрами — 4–8 мм. Материал — ПВХ-П, ТЭП или EPDM, выбор зависит от химической агрессивности грунтовых вод и температурного режима.
| Параметр | ПВХ-П | ТЭП | EPDM |
|---|---|---|---|
| Прочность на разрыв, МПа | ≥12 | ≥10 | ≥8 |
| Относительное удлинение, % | ≥300 | ≥400 | ≥350 |
| Сопротивление продавливанию, Н | ≥500 | ≥400 | ≥350 |
| Водонепроницаемость при 0,5 МПа | 24 ч без протечек | 24 ч без протечек | 24 ч без протечек |
| Гибкость на брусе R=10 мм при -20°C | Трещин нет | Трещин нет | Трещин нет |
| Химическая стойкость (pH 4–10) | Стойко | Стойко | Стойко |
Типы наружных гидрошпонок и их характеристики
По конструкции наружные гидрошпонки делятся на три основных типа. Тип 1 — плоская наружная шпонка (накладная лента): простейшая конструкция, представляющая собой полосу эластичного материала с анкерными рёбрами по краям. Применяется для швов с раскрытием до 10 мм и давлением воды до 0,2 МПа. Преимущество — простота монтажа и низкая стоимость. Недостаток — ограниченная деформативность.
Тип 2 — наружная шпонка с компенсаторной петлёй: имеет Ω-образную или U-образную петлю в центральной части, выступающую наружу. Петля компенсирует раскрытие шва до 30 мм без потери герметичности. Применяется для деформационных швов с расчётными перемещениями. Давление воды — до 0,5 МПа. Это наиболее распространённый тип для ответственных подземных сооружений.
Тип 3 — комбинированная наружная шпонка с инъекционными каналами: помимо компенсаторной петли имеет интегрированные трубки для инъектирования. Позволяет выполнить ремонтное инъектирование шва без вскрытия конструкции. Применяется для особо ответственных сооружений (тоннели метрополитена, гидротехнические сооружения).
| Тип шпонки | Макс. раскрытие шва, мм | Макс. давление воды, МПа | Область применения |
|---|---|---|---|
| Плоская накладная | 10 | 0,2 | Рабочие швы, фундаменты мелкого заложения |
| С компенсаторной петлёй | 30 | 0,5 | Деформационные швы, подземные паркинги |
| Комбинированная с инъекцией | 30 | 0,5 | Тоннели, метро, гидротехнические сооружения |
Технология монтажа с наружной стороны
Монтаж наружной гидрошпонки выполняется до бетонирования конструкции. Технологическая последовательность: 1) подготовка основания (бетонной подготовки или выровненного грунта) — поверхность должна быть ровной, без острых выступов; 2) раскатка шпонки по оси будущего деформационного шва анкерными рёбрами вверх (в сторону будущего бетона); 3) фиксация шпонки к основанию монтажными дюбелями или скобами с шагом 300–500 мм через специальные монтажные отверстия в краевых зонах (вне анкерной части); 4) сварка стыков шпонки по длине термическим способом.
Критический момент — защита компенсаторной петли от заполнения бетоном. Петля заполняется пенополистиролом или оборачивается геотекстилем. Если бетон попадёт в полость петли, она потеряет деформативность и при раскрытии шва порвётся. После бетонирования и набора прочности заполнитель петли удаляется.
При обратной засыпке наружная шпонка должна быть защищена от механических повреждений. Технология защиты: первый слой — песчаная подушка толщиной 200–300 мм с послойным уплотнением, второй слой — геотекстиль плотностью 300–500 г/м², третий слой — защитная цементно-песчаная стяжка толщиной 30–50 мм (для особо ответственных сооружений). Только после этого допускается обратная засыпка грунтом.
Предупреждение: При монтаже наружной гидрошпонки в зимних условиях ПВХ-П становится хрупким. Минимальная температура монтажа для ПВХ-П без подогрева — -5°C. При более низких температурах шпонку необходимо выдержать в тёплом помещении и монтировать немедленно после извлечения, либо использовать ТЭП-шпонки, сохраняющие эластичность до -50°C. Раскатка холодной ПВХ-шпонки приводит к микротрещинам, которые проявятся протечками через 1–2 года.
Сравнение наружных и внутренних гидрошпонок
| Параметр | Наружная шпонка | Внутренняя шпонка |
|---|---|---|
| Расположение относительно давления воды | Со стороны напора | С противоположной стороны |
| Принцип работы | Прижатие давлением воды | Отрыв под давлением воды |
| Надёжность при высоком давлении | Высокая | Средняя |
| Доступность для ремонта | Низкая (требуется раскопка) | Высокая (доступ изнутри) |
| Защита от механических повреждений | Обязательна | Не требуется |
| Сложность монтажа | Средняя | Средняя |
| Стоимость 1 п.м., руб. | 1200–3500 | 800–2500 |
Заключение и рекомендации
- Для подземных сооружений с высоким УГВ всегда применяйте наружные гидрошпонки. Давление воды прижимает шпонку к бетону, а не отрывает её.
- Выбирайте тип шпонки по расчётным параметрам шва. Для рабочих швов — плоская накладная, для деформационных с раскрытием до 30 мм — с компенсаторной петлёй, для особо ответственных — комбинированная с инъекционными каналами.
- Обеспечьте защиту шпонки при обратной засыпке. Песчаная подушка 200 мм + геотекстиль 300 г/м² — минимально необходимый уровень защиты.
- Контролируйте температуру монтажа. ПВХ-шпонки не монтируют ниже -5°C без подогрева. Для зимнего монтажа используйте ТЭП-шпонки.
- Сварные стыки — зона повышенного риска. Каждый стык должен быть проверен на сплошность и прочность. Прочность сварного шва — не менее 80% от прочности основного материала.
- Защищайте компенсаторную петлю от бетона. Заполнитель петли (пенополистирол) удаляется только после полного набора прочности бетона.
- При высоком уровне грунтовых вод предусмотрите дублирующую гидроизоляцию: наружная шпонка + внутренняя шпонка + инъекционная система. Трёхуровневая защита оправдана для сооружений I уровня ответственности.
Нормативные ссылки
- ГОСТ 32678-2014 «Шпонки гидроизоляционные полимерные. Технические условия»
- СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- СП 22.13330.2016 «Основания зданий и сооружений»
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»
- DIN 18541-2 «Thermoplastic waterstops for sealing joints in concrete»
- BS 8102:2009 «Code of practice for protection of below ground structures against water from the ground»
