Содержание
- Введение: оборудование — 50% успеха инъекционных работ
- Инъекционные насосы: типы, характеристики, выбор
- Пакеры: классификация, материалы, установка
- Аксессуары и расходные материалы
- Сравнительная таблица насосов для различных задач
- Обслуживание и типичные неисправности
- Требования безопасности при работе с оборудованием
- Заключение и рекомендации
Введение: оборудование — 50% успеха инъекционных работ
За 15 лет надзора за инъекционными работами я вывел формулу: успех = 50% оборудование + 30% материалы + 20% квалификация персонала. Можно купить лучший эпоксидный состав за 4 500 руб./кг, но если насос не держит давление, пакеры пропускают, а шланги забиты остатками прошлого состава — результат будет нулевым. Инъекционное оборудование — это не статья для экономии, а фундамент качественного ремонта.
Рынок инъекционного оборудования в России на 2024 год представлен тремя ценовыми сегментами: бюджетный (Китай, 80 000–180 000 руб. за насос), средний (Россия, Турция, 180 000–350 000 руб.) и премиальный (Германия, Швейцария, 350 000–800 000 руб.). Разница — в ресурсе (2–5 лет для бюджетного, 10–15 лет для премиального), точности поддержания давления и ремонтопригодности.
Важно: Никогда не используйте один и тот же насос для полиуретановых и эпоксидных составов без тщательной промывки. Остатки полиуретана в насосе при контакте с эпоксидным составом вступают в реакцию, образуя нерастворимый осадок, который выводит насос из строя за 1–2 цикла. Для разных типов составов рекомендуется иметь отдельные насосы или, как минимум, отдельные комплекты шлангов и пакеров.

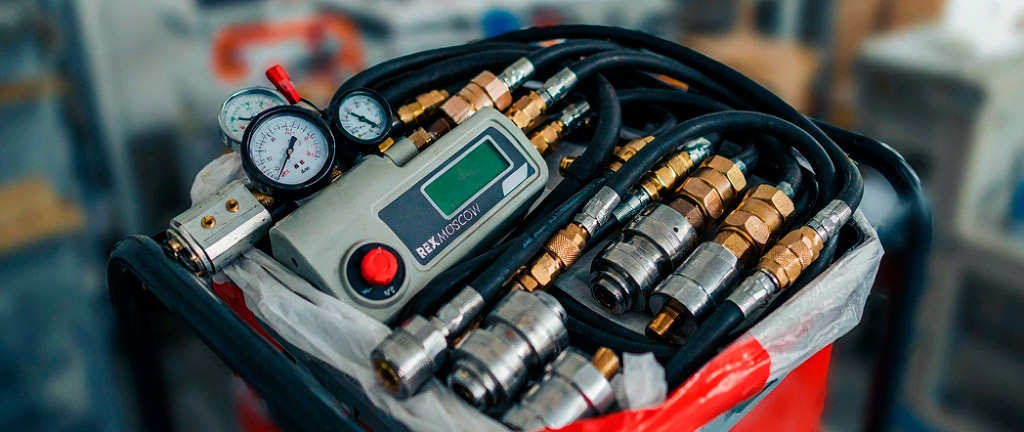

Инъекционные насосы: типы, характеристики, выбор
Инъекционные насосы классифицируются по типу привода и механизму нагнетания:
- Ручные поршневые насосы. Давление до 20 бар, производительность 0,5–2 л/мин. Применяются для малых объёмов (до 5 кг состава) и труднодоступных мест. Стоимость: 15 000–40 000 руб. Недостаток: невозможность точного контроля давления.
- Электрические поршневые насосы. Давление до 200 бар, производительность 1–8 л/мин. Основной тип для профессиональных работ. Электродвигатель 1,5–3,0 кВт, питание 220 В или 380 В. Стоимость: 120 000–450 000 руб.
- Пневматические (мембранные) насосы. Давление до 250 бар, производительность 2–15 л/мин. Привод — сжатый воздух (6–10 бар). Преимущества: взрывобезопасность (нет электродвигателя), плавная регулировка давления. Недостатки: требуется компрессор производительностью 500–1000 л/мин. Стоимость: 180 000–600 000 руб.
- Двухкомпонентные насосы. Дозируют и смешивают компоненты A и B в заданном соотношении (от 1:1 до 10:1) непосредственно перед инъектированием. Применяются для эпоксидных и гидрофобных полиуретановых составов. Стоимость: 350 000–1 200 000 руб.
| Параметр | Ручной насос | Электрический поршневой | Пневматический мембранный | Двухкомпонентный |
|---|---|---|---|---|
| Максимальное давление, бар | 15–20 | 100–200 | 150–250 | 100–200 |
| Производительность, л/мин | 0,5–2 | 1–8 | 2–15 | 1–6 |
| Тип привода | Ручной | Электрический (220/380 В) | Пневматический (6–10 бар) | Электрический + дозирующий блок |
| Вес, кг | 5–12 | 25–60 | 15–40 | 60–150 |
| Ресурс до капремонта, часов | 500–1000 | 2000–5000 | 3000–8000 | 2000–5000 |
| Стоимость, руб. | 15 000–40 000 | 120 000–450 000 | 180 000–600 000 | 350 000–1 200 000 |
| Применение | Малые объёмы, труднодоступные места | Универсальное (основной тип) | Взрывоопасные зоны, большие объёмы | Двухкомпонентные составы |
Пакеры: классификация, материалы, установка
Пакер (инъектор) — это устройство, устанавливаемое в пробуренное отверстие и обеспечивающее герметичную подачу инъекционного состава в трещину или полость. От качества пакера зависит 30% успеха инъектирования.
Классификация пакеров:
- По материалу: алюминиевые (многоразовые, давление до 200 бар, стоимость 80–150 руб./шт.), пластиковые (одноразовые, давление до 100 бар, стоимость 30–80 руб./шт.), стальные (для высоких давлений до 400 бар, стоимость 150–300 руб./шт.).
- По типу уплотнения: с резиновым расширяющимся уплотнением (забивные), с конусной резьбой (вкручиваемые), с цанговым зажимом (для гладких отверстий).
- По типу клапана: с обратным шариковым клапаном, с ниппельным клапаном (для подключения шланга высокого давления), без клапана (для низковязких составов).
| Тип пакера | Материал | Макс. давление, бар | Диаметр отверстия, мм | Многоразовость | Стоимость, руб./шт. | Применение |
|---|---|---|---|---|---|---|
| Забивной алюминиевый | Алюминий + резина | 200 | 14–18 | Да (5–10 циклов) | 80–150 | Универсальный, основной тип |
| Вкручиваемый пластиковый | Полиамид | 100 | 12–16 | Нет (одноразовый) | 30–60 | Кирпичная кладка, слабый бетон |
| Стальной высокого давления | Нержавеющая сталь | 400 | 18–25 | Да (20+ циклов) | 150–300 | Напорные течи, тампонаж грунтов |
| Плоский пакер (для поверхности) | Алюминий + резиновая мембрана | 50 | Без бурения (накладной) | Да (10–20 циклов) | 200–500 | Трещины без выхода на поверхность |
| Перфорированный инъектор | Сталь, ПВХ | 50 | 25–50 | Нет | 200–800 руб./пог. м | Грунтовая инъекция, тампонаж |
Аксессуары и расходные материалы
Полный комплект оборудования для инъекционных работ включает:
- Шланги высокого давления. Рабочее давление 200–400 бар, внутренний диаметр 6–10 мм. Материал: полиамид (PA) или полиуретан (PUR) с металлической оплёткой. Стоимость: 2 000–5 000 руб./пог. м. Ресурс: 500–1000 часов.
- Соединительные муфты и переходники. Быстроразъёмные соединения (тип «папа-мама») с обратным клапаном. Стоимость: 500–2 000 руб./шт.
- Манометры с демпфером. Глицериновые или силиконовые демпферы для гашения пульсаций давления. Диапазон: 0–250 бар. Класс точности: 1,0–1,6. Стоимость: 3 000–8 000 руб.
- Низкооборотный миксер. 300–400 об/мин, насадка-спираль. Категорически запрещены высокооборотные дрели (1500–3000 об/мин) — аэрация состава. Стоимость: 15 000–35 000 руб.
- Компрессор. Давление 6–10 бар, производительность 200–400 л/мин для очистки трещин и проверки герметичности; 500–1000 л/мин для пневматических насосов. Стоимость: 25 000–120 000 руб.
- Весы электронные. Для точного дозирования компонентов (погрешность не более 1 г). Стоимость: 5 000–15 000 руб.
Сравнительная таблица насосов для различных задач
| Тип работ | Объём состава за смену, кг | Требуемое давление, бар | Рекомендуемый тип насоса | Ориентировочная стоимость, руб. |
|---|---|---|---|---|
| Инъектирование волосяных трещин эпоксидом | 2–10 | 2–5 | Ручной поршневой или электрический малой мощности | 15 000–150 000 |
| Инъектирование конструкционных трещин эпоксидом | 10–50 | 5–15 | Электрический поршневой (1,5–2,0 кВт) | 150 000–300 000 |
| Гидроизоляция напорных течей полиуретаном | 20–100 | 20–80 | Электрический или пневматический высокого давления | 200 000–450 000 |
| Цементация грунтов | 100–1000 | 5–40 | Пневматический мембранный или растворонасос | 250 000–600 000 |
| Струйная цементация (Jet Grouting) | 500–5000 | 200–600 | Специализированный насос высокого давления | 1 500 000–5 000 000 |
| Двухкомпонентное инъектирование (эпоксид, полиуретан) | 10–100 | 10–100 | Двухкомпонентный насос с дозатором | 350 000–1 200 000 |
Обслуживание и типичные неисправности
Правильное обслуживание инъекционного оборудования продлевает его ресурс в 2–3 раза. Регламент обслуживания:
- После каждой смены: промывка насоса и шлангов растворителем (ацетон, ксилол для эпоксидов; специальный очиститель для полиуретанов). Объём промывки — не менее 2 литров растворителя. Критерий чистоты — растворитель на выходе должен быть прозрачным.
- Еженедельно: проверка манометра (контрольное измерение эталонным манометром), проверка обратных клапанов пакеров, осмотр шлангов на предмет вздутий и трещин.
- Ежемесячно: замена масла в насосе (для поршневых), очистка фильтров, проверка электрических соединений.
- Ежегодно: капитальный ремонт насоса (замена уплотнений, поршневых колец, клапанов). Стоимость капремонта: 20–40% от стоимости нового насоса.
Типичные неисправности:
- Падение давления. Причины: износ поршневых уплотнений, засорение обратного клапана, подсос воздуха через неплотное соединение. Решение: замена уплотнений, очистка клапана, подтяжка соединений.
- Пульсация давления. Причина: воздух в системе. Решение: прокачка состава до полного удаления воздуха.
- Заклинивание насоса. Причина: полимеризация состава в насосе из-за несвоевременной промывки. Решение: разборка и механическая очистка (трудоёмкость 4–8 часов).
Предупреждение: Категорически запрещается использовать открытый огонь (горелки, паяльные лампы) для очистки оборудования от полимеризовавшихся составов. Эпоксидные и полиуретановые составы при нагреве выше 200°C выделяют токсичные газы (изоцианаты, фенолы, оксиды углерода). Очистка производится только механически или специальными химическими смывками.
Требования безопасности при работе с оборудованием
- Все электрические насосы должны быть заземлены и подключены через УЗО (устройство защитного отключения) с током утечки 30 мА.
- Шланги высокого давления должны иметь сертификат соответствия и бирку с датой испытания. Гидравлические испытания шлангов — 1 раз в 6 месяцев давлением 1,5 × Pраб.
- Запрещается направлять струю инъекционного состава на людей. Давление 200 бар способно пробить кожу и вызвать некроз тканей.
- При работе с эпоксидными составами — резиновые перчатки, защитные очки, респиратор A1P2.
- При работе с полиуретанами — дополнительно защита от изоцианатов (респиратор A2P3).
- Рабочая зона должна быть оборудована аварийным душем или ёмкостью с водой (не менее 20 л) для промывки кожи при попадании состава.
Заключение и рекомендации
- Для профессиональных инъекционных работ минимальный комплект: электрический поршневой насос (150 000–300 000 руб.), компрессор (25 000–50 000 руб.), набор пакеров (50–100 шт.), шланги высокого давления (10–20 пог. м), низкооборотный миксер (15 000–25 000 руб.). Итого: 250 000–450 000 руб.
- Для разных типов составов (эпоксидные, полиуретановые, микроцементы) используйте отдельные насосы или, как минимум, отдельные комплекты шлангов.
- Промывайте оборудование немедленно после завершения работ. Полимеризовавшийся состав удаляется только механически.
- Проверяйте манометр контрольным прибором не реже 1 раза в месяц. Погрешность манометра более 5% недопустима.
- Шланги высокого давления испытывайте гидравлически 1 раз в 6 месяцев. Шланг с истекшим сроком испытания — причина аварии.
- Обучите персонал правилам работы с оборудованием. 80% поломок насосов происходят из-за нарушения регламента промывки.
- Бюджет на оборудование должен составлять не менее 15–20% от годового оборота инъекционных работ. Экономия на оборудовании — это экономия на качестве и безопасности.
Нормативные документы и стандарты
- ГОСТ 12.2.003-91 «Оборудование производственное. Общие требования безопасности»
- ГОСТ 12.2.062-81 «Оборудование производственное. Ограждения защитные»
- СП 72.13330.2016 «Защита строительных конструкций и сооружений от коррозии»
- EN 1504-5:2013 «Products and systems for the protection and repair of concrete structures — Injection»
- Правила устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576-03)
- ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»
