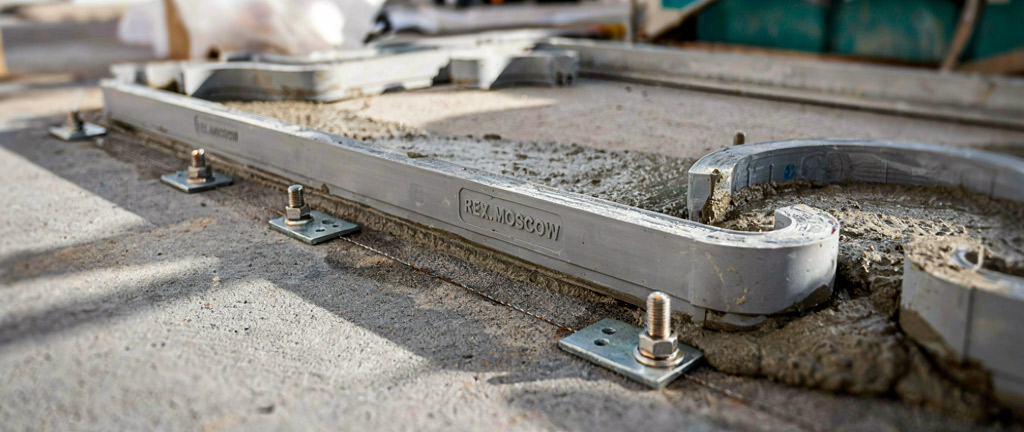

П-образные гидрошпонки: конструкция, монтаж, область применения

Введение: назначение и принцип работы П-образных гидрошпонок

П-образные гидрошпонки — это профилированные эластичные ленты, предназначенные для герметизации деформационных швов в бетонных и железобетонных конструкциях. За 15 лет работы с гидроизоляцией подземных сооружений я убедился: правильно подобранная и смонтированная гидрошпонка — это единственный надёжный способ обеспечить водонепроницаемость деформационного шва на весь срок службы конструкции (50–100 лет). Никакие инъекционные технологии не дают такой долговечности.

Принцип работы П-образной гидрошпонки основан на сочетании трёх механизмов герметизации: механическое анкерное закрепление в бетоне (рёбра жёсткости на боковых полках), эластичная деформация центральной компенсаторной петли при раскрытии шва (до 50 мм без потери герметичности) и химическая адгезия ПВХ или резины к цементному камню. При подвижках конструкции центральная петля растягивается или сжимается, сохраняя сплошность гидроизоляционного контура.

Конструкция и материалы изготовления

П-образная гидрошпонка в сечении представляет собой профиль с центральной компенсаторной петлёй (U-образной или Ω-образной формы) и двумя боковыми анкерными полками с рёбрами жёсткости. Высота профиля варьируется от 100 до 500 мм, ширина — от 200 до 600 мм, толщина стенки — от 3 до 8 мм. Ключевой элемент — компенсаторная петля, которая может быть круглой, овальной или трапециевидной формы. Чем больше радиус петли, тем большую деформацию шва способна компенсировать шпонка без критических напряжений в материале.

Материалы изготовления: ПВХ-П (пластифицированный поливинилхлорид) — наиболее распространённый материал, работоспособный в диапазоне температур от -30°C до +60°C, с относительным удлинением при разрыве не менее 300% и твёрдостью по Шору А 65–75. Термоэластопласты (ТЭП) — современная альтернатива ПВХ, обладающая лучшей эластичностью при низких температурах (до -50°C) и возможностью термической сварки. Резина на основе EPDM (этилен-пропилен-диеновый каучук) — для агрессивных сред и высоких температур (до +120°C), но требует вулканизации стыков.

Сравнение материалов для П-образных гидрошпонок

Характеристика	ПВХ-П	ТЭП	EPDM-резина
Твёрдость по Шору А	65–75	55–65	60–70
Относительное удлинение, %	≥300	≥400	≥350
Прочность на разрыв, МПа	≥12	≥10	≥8
Диапазон рабочих температур, °C	-30…+60	-50…+70	-40…+120
Стойкость к УФ-излучению	Средняя	Высокая	Высокая
Сварка стыков	Термическая (фен)	Термическая (фен)	Вулканизация
Стойкость к нефтепродуктам	Низкая	Средняя	Низкая
Относительная стоимость	1,0	1,3–1,5	1,8–2,5

Типоразмеры и классификация П-образных гидрошпонок

П-образные гидрошпонки классифицируются по нескольким признакам. По ширине шпонки: узкие (200–250 мм) — для стен и перекрытий толщиной до 300 мм, средние (300–400 мм) — для конструкций толщиной 300–600 мм, широкие (500–600 мм) — для массивных фундаментных плит толщиной более 600 мм. По высоте компенсаторной петли: низкие (100–150 мм) — для швов с расчётным раскрытием до 20 мм, средние (200–250 мм) — для раскрытия до 35 мм, высокие (300–500 мм) — для раскрытия до 50 мм.

По количеству компенсаторных петель: однопетлевые (стандартное исполнение) и двухпетлевые (для швов с повышенными требованиями к надёжности — например, в резервуарах чистой воды). Двухпетлевая конструкция обеспечивает дублирование гидроизоляции: при повреждении внешней петли внутренняя сохраняет герметичность. По наличию инъекционных каналов: стандартные (без каналов) и инъекционные (с интегрированными трубками для последующего инъектирования шва в случае протечки).

Рекомендации по выбору типоразмера П-образной гидрошпонки

Толщина конструкции, мм	Расчётное раскрытие шва, мм	Рекомендуемая ширина шпонки, мм	Высота петли, мм
200–300	до 20	200–250	100–150
300–500	20–35	300–350	150–200
500–800	35–50	400–500	200–300
более 800	до 50	500–600	300–500
Резервуары чистой воды	до 35	350–400	200–250 (двухпетлевая)

Технология монтажа в деформационные швы

Монтаж П-образной гидрошпонки — это ответственная операция, от качества которой зависит водонепроницаемость всего сооружения. Шпонка устанавливается в процессе бетонирования и замоноличивается в бетон. Технология монтажа включает следующие этапы.

Этап 1 — фиксация шпонки в проектном положении. Шпонка крепится к арматурному каркасу вязальной проволокой через монтажные отверстия в анкерных полках с шагом 200–300 мм. Компенсаторная петля должна располагаться строго по оси деформационного шва. Допустимое отклонение от оси — не более ±10 мм. Для фиксации используются специальные монтажные каркасы-кондукторы, обеспечивающие точное позиционирование.

Этап 2 — устройство опалубки деформационного шва. С внутренней стороны компенсаторной петли устанавливается несъёмная опалубка из пенополистирола или жёсткого пенопласта, которая формирует полость шва и защищает петлю от засорения бетоном. С наружной стороны петли опалубка не требуется — бетон должен плотно обжать шпонку.

Этап 3 — бетонирование. Бетонная смесь укладывается с двух сторон от шпонки одновременно, чтобы избежать одностороннего давления и смещения шпонки. Виброуплотнение выполняется с осторожностью: вибратор не должен касаться шпонки, минимальное расстояние от наконечника вибратора до шпонки — 100 мм. После бетонирования необходимо убедиться, что под анкерными полками не образовались пустоты и раковины.

Этап 4 — сварка стыков. Стыковка шпонок по длине выполняется термической сваркой встык с помощью строительного фена с насадкой для ПВХ-сварки или методом горячего клина. Прочность сварного шва должна быть не менее 80% от прочности основного материала. После сварки обязателен визуальный контроль и проверка сплошности шва.

Сравнение с другими типами гидрошпонок

Сравнение типов гидрошпонок по области применения

Тип гидрошпонки	Тип шва	Макс. раскрытие, мм	Давление воды, МПа	Сложность монтажа
П-образная (ПВХ)	Деформационный	50	до 0,5	Средняя
Плоская с рёбрами	Рабочий	0	до 0,3	Низкая
Набухающий профиль	Рабочий	0	до 0,2	Низкая
Прижимная (латунь/нерж.)	Деформационный	30	до 1,0	Высокая
Инъекционная система	Любой	Любое	до 0,5	Очень высокая
