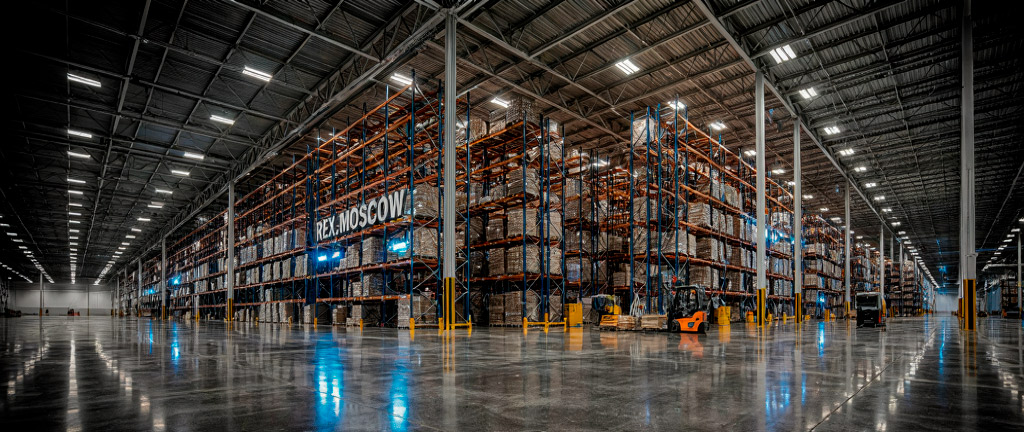

Введение: специфика складских и логистических комплексов
За 15 лет работы с промышленными полами я выполнил устройство покрытий на более чем 25 складских и логистических комплексах общей площадью свыше 500 000 м². Складские полы — это особый класс покрытий, где на первый план выходят износостойкость, беспыльность и скорость устройства. Простой склада из-за ремонта пола обходится владельцу в 500 000 – 2 000 000 рублей в сутки, поэтому требования к срокам работ здесь максимально жёсткие.
Современный склад класса А — это высотное стеллажное хранение (до 12–15 метров), узкопроходная техника (ричтраки, штабелёры), интенсивное движение погрузчиков. Нагрузка на пол от стеллажной системы может достигать 5–8 тонн на стойку при площади опорной пластины 150×150 мм, что создаёт давление 2,2–3,5 МПа. Движение погрузчика с грузом создаёт динамические нагрузки с частотой 2–5 Гц и истирающие воздействия от колёс с полиуретановым или резиновым ободом.
Ключевые требования к складским полам: высокая износостойкость (истираемость не более 0,3 г/см² по ГОСТ 13087-81), беспыльность (отсутствие цементного молочка и пылеотделения), ровность (отклонение не более 2 мм на 2-метровой рейке для работы высотной техники), трещиностойкость, химическая стойкость к маслам и гидравлическим жидкостям, скорость устройства (до 2000–3000 м² в сутки).
Практическое предупреждение: Самая дорогая ошибка на складе — неправильная оценка нагрузок от стеллажей. Если проектировщик заложил покрытие под нагрузку 3 тонны на стойку, а фактически стоит 6 тонн — пол продавится в первые же месяцы эксплуатации. На одном складе в Ленинградской области через 2 месяца после заселения покрытие продавилось под 40% стоек. Причина: в проекте были указаны стеллажи с нагрузкой 3 т/стойка, а закупили под 5 т/стойка. Переделка 15 000 м² обошлась в 45 млн рублей. Всегда запрашивайте у заказчика фактические паспортные нагрузки на стеллажи, а не проектные.
Требования к полам складов
| Требование | Показатель | Нормативный документ | Примечание |
|---|---|---|---|
| Прочность на сжатие | ≥ 30 МПа (B25) | ГОСТ 22690-2015 | Для бетонного основания |
| Прочность на отрыв | ≥ 1,5 МПа | ГОСТ 28574-2014 | Адгезия покрытия |
| Истираемость | ≤ 0,3 г/см² | ГОСТ 13087-81 | Для зон движения техники |
| Ровность (2-метровая рейка) | ≤ 2 мм | СП 29.13330.2011 | Для высотных стеллажей |
| Ударная прочность | ≥ 10 Дж | ГОСТ 4765-73 | Падение грузов |
| Беспыльность | ≤ 0,1 г/м² | Внутренний стандарт | Для складов класса А |
| Трещиностойкость | Отсутствие трещин | СП 63.13330.2018 | Ширина раскрытия ≤ 0,1 мм |
Виды полимерных покрытий для складов
Эпоксидные наливные полы
Наиболее распространённый тип для складов класса А и B. Толщина: 1,5–3 мм. Преимущества: высокая износостойкость, беспыльность, химическая стойкость, возможность нанесения на больших площадях (до 3000 м² в сутки при использовании автоматизированных укладчиков). Недостатки: ограниченная эластичность (трещины в основании передаются на покрытие), относительно длительное время отверждения (пешеходная нагрузка через 12–24 часа, полная — через 5–7 суток).
Полиуретановые покрытия
Применяются на складах с интенсивным движением техники и высокими ударными нагрузками. Толщина: 2–4 мм. Преимущества: эластичность (компенсирует микротрещины в основании), высокая износостойкость, термостойкость. Недостатки: более высокая цена, меньшая химическая стойкость к некоторым веществам.
Упрочнённые бетонные полы с полимерной пропиткой (топпинг)
Экономичное решение для складов класса C и D. В свежий бетон втирается сухой упрочнитель (кварц, корунд, металлическая стружка), затем поверхность пропитывается полимерным составом (литиевая или эпоксидная пропитка). Толщина упрочнённого слоя: 2–5 мм. Преимущества: низкая стоимость, высокая износостойкость. Недостатки: ограниченная химическая стойкость, пыление при износе пропитки.
Расчёт нагрузок и выбор толщины покрытия
| Тип склада | Нагрузка на стойку, т | Интенсивность движения | Рекомендуемое покрытие | Толщина, мм |
|---|---|---|---|---|
| Класс А (высотные стеллажи) | 5–8 | Высокая | Эпоксидное или ПУ | 2,5–4 |
| Класс B (средние стеллажи) | 3–5 | Средняя | Эпоксидное | 2–3 |
| Класс C (низкие стеллажи) | 1–3 | Низкая | Эпоксидное или топпинг | 1,5–2 |
| Класс D (напольное хранение) | — | Низкая | Топпинг + пропитка | — |
| Холодный склад (-20…-30°C) | 3–5 | Средняя | Полиуретановое | 3–4 |
Технология устройства полов на больших площадях
Подготовка основания
Для складов площадью 10 000 – 50 000 м² подготовка основания — это отдельная логистическая задача. Бетонное основание должно иметь прочность не менее 25 МПа, влажность не более 4%, ровность — отклонение не более 2 мм на 2-метровой рейке. Шлифовка выполняется мозаично-шлифовальными машинами с алмазными фрезами. Обеспыливание — промышленными пылесосами.
Организация работ
Площадь склада разбивается на захватки по 500–2000 м². Работы ведутся поточным методом: пока на одной захватке идёт грунтование, на другой — наливка, на третьей — отверждение. Это позволяет достигать производительности 2000–3000 м² в сутки. Для нанесения наливного слоя используются автоматизированные укладчики с ракельным ножом и игольчатым валиком.
Контроль ровности
После устройства покрытия выполняется контроль ровности нивелиром или лазерным сканером. Для складов с высотными стеллажами (более 8 м) отклонение от плоскости не должно превышать 2 мм на 2 м и 5 мм на всей площади секции. При превышении допусков выполняется локальное шлифование или доливка.
Устройство и герметизация деформационных швов
| Тип шва | Шаг, м | Ширина, мм | Материал герметизации | Срок службы, лет |
|---|---|---|---|---|
| Усадочный (в бетоне) | 4–6 | 3–5 | Эпоксидный герметик | 5–10 |
| Температурный | 20–30 | 10–20 | Полиуретановый герметик | 10–15 |
| Деформационный (между секциями) | По проекту | 20–50 | Полиуретан + эластичный профиль | 15–20 |
Сравнение покрытий для разных типов складов
| Тип покрытия | Срок службы, лет | Стоимость, руб./м² | Скорость укладки, м²/сут | Ремонтопригодность | Применимость |
|---|---|---|---|---|---|
| Эпоксидное 2 мм | 7–10 | 1200–2000 | 2000–3000 | Хорошая | Склады А, B |
| Эпоксидное 3 мм | 10–15 | 1800–2800 | 1500–2500 | Хорошая | Склады А (высокая нагрузка) |
| Полиуретановое 3 мм | 12–18 | 2500–4000 | 1500–2000 | Средняя | Холодные склады, высокая нагрузка |
| Топпинг + пропитка | 5–8 | 600–1000 | 3000–5000 | Сложная | Склады C, D |
| ММА покрытие 3 мм | 8–12 | 3500–5500 | 1000–2000 | Хорошая | Срочный ремонт |
Типичные ошибки и их последствия
- Недостаточная ровность основания. На складах с высотными стеллажами неровность пола более 3 мм на 2 м приводит к раскачиванию техники и риску падения грузов.
- Игнорирование деформационных швов. Отсутствие нарезки швов в полимерном покрытии над швами бетона приводит к хаотичному растрескиванию.
- Нарушение влажностного режима. Укладка на влажный бетон (более 4%) — отслоение покрытия на больших площадях.
- Экономия на толщине. Слой 1 мм на складе с интенсивным движением погрузчиков истирается за 1–2 года.
- Отсутствие защиты зон разгона и торможения. В зонах перед воротами и стеллажами износ в 3–5 раз выше — требуется местное усиление.
- Неправильная организация работ. Отсутствие поточного метода на больших площадях приводит к нарушению межслойных интервалов и браку.
Практическое предупреждение: На складах с высотными стеллажами критически важна ровность пола в зоне проездов узкопроходной техники. Допустимое отклонение — не более 1 мм на 1 м в поперечном направлении. Если пол имеет «волну», ричтрак на высоте 12 метров раскачивается с амплитудой до 200–300 мм, что создаёт риск падения паллеты. На одном складе в Домодедово из-за неровности пола (отклонение 5 мм на 2 м) произошло падение паллеты с высоты 10 метров — ущерб составил 2,5 млн рублей, не считая повреждения стеллажа и пола. После этого пол пришлось выравнивать фрезерованием на площади 3000 м².
Выводы и рекомендации
- Для складов класса А с высотными стеллажами используйте эпоксидные или полиуретановые покрытия толщиной 2,5–4 мм.
- Обеспечьте ровность основания не более 2 мм на 2-метровой рейке — это критично для безопасной работы высотной техники.
- Разбивайте большие площади на захватки и работайте поточным методом для соблюдения межслойных интервалов.
- Обязательно нарезайте деформационные швы в полимерном покрытии над швами бетонного основания.
- Усиливайте покрытие в зонах разгона и торможения погрузчиков (первые 5–10 м от ворот и стеллажей).
- Для холодных складов (-20…-30°C) используйте полиуретановые покрытия — они сохраняют эластичность при низких температурах.
- Проводите ежегодный мониторинг состояния покрытия: ровность, износ, адгезия.
Нормативная база и литература
- СП 29.13330.2011 «Полы. Актуализированная редакция СНиП 2.03.13-88».
- СП 57.13330.2011 «Складские здания».
- ГОСТ 28574-2014 «Защита от коррозии в строительстве. Методы испытаний адгезии защитных покрытий».
- ГОСТ 13087-81 «Бетоны. Методы определения истираемости».
- ГОСТ 22690-2015 «Бетоны. Определение прочности механическими методами неразрушающего контроля».
- EN 13813:2002 «Screed material and floor screeds. Material properties and requirements».
- EN 15620:2008 «Steel static storage systems. Tolerances, deformations and clearances».
- Рекомендации по устройству полов складских и логистических комплексов / НИИМосстрой, 2020.
