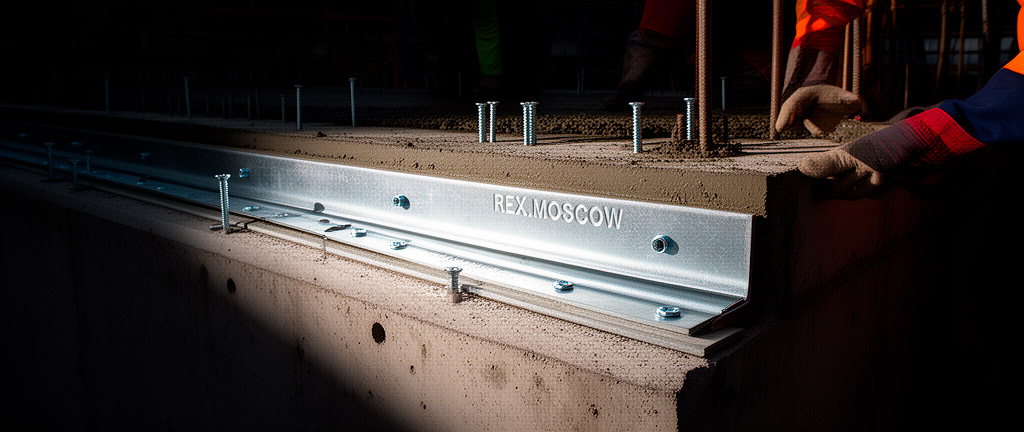

Введение: что такое прижимные гидрошпонки
Прижимные гидрошпонки — это особый класс гидроизоляционных профилей, которые крепятся к поверхности бетона механическим способом с помощью прижимных планок и анкеров, а не замоноличиваются в тело бетона при его укладке. За 15 лет работы с гидроизоляцией подземных сооружений я неоднократно применял прижимные шпонки в ситуациях, где традиционные замоноличиваемые шпонки были невозможны: ремонт существующих конструкций, добетонирование, устройство швов в уже готовых сооружениях.
Принципиальное отличие прижимной гидрошпонки от замоноличиваемой: она устанавливается ПОСЛЕ бетонирования, а не ДО. Это делает её незаменимой при ремонте протекающих деформационных швов, когда доступ к шву есть только с одной стороны, и при устройстве дополнительной гидроизоляции существующих конструкций. Прижимная шпонка прижимается к бетонной поверхности металлической планкой через эластичную прокладку, создавая герметичное уплотнение, способное выдерживать давление воды до 1,0 МПа.
Важно: Прижимные гидрошпонки — это НЕ замена замоноличиваемым шпонкам в новом строительстве. Их основное назначение — ремонт, усиление и устройство гидроизоляции в построечных условиях, когда замоноличивание невозможно. В новом строительстве всегда предпочтительнее замоноличиваемые шпонки как более надёжные и долговечные.
Конструкция и принцип герметизации
Конструктивно прижимная гидрошпонка состоит из трёх элементов: эластичной уплотнительной ленты (собственно гидрошпонки), прижимной металлической планки и анкерного крепежа. Уплотнительная лента имеет рёбра жёсткости на нижней поверхности, которые при сжатии деформируются и заполняют микронеровности бетона, создавая лабиринтное уплотнение. Прижимная планка обеспечивает равномерное распределение усилия прижатия по всей длине шпонки.
Принцип герметизации основан на создании контактного давления между эластичной лентой и бетонной поверхностью. При затяжке анкеров уплотнительная лента сжимается на 25–35% своей толщины, создавая контактное давление 2–5 МПа. Этого достаточно, чтобы противостоять гидростатическому давлению воды до 1,0 МПа (100 метров водяного столба). Ключевое условие — качество подготовки бетонной поверхности: она должна быть ровной (отклонения не более 3 мм на 2-метровой рейке), чистой и сухой.
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальное давление воды, МПа | 0,5–1,0 | Зависит от количества анкеров |
| Ширина уплотнительной ленты, мм | 100–300 | Подбирается по ширине шва |
| Толщина уплотнительной ленты, мм | 6–12 | До сжатия |
| Степень сжатия при монтаже, % | 25–35 | Контролируется динамометрическим ключом |
| Шаг анкеров, мм | 150–300 | Уменьшается с ростом давления |
| Усилие затяжки анкера M12, Н·м | 40–60 | По динамометрическому ключу |
| Температура монтажа, °C | -20…+50 | Для EPDM-лент |
Материалы изготовления: латунь, нержавеющая сталь, ПВХ
Уплотнительные ленты прижимных гидрошпонок изготавливаются из эластомеров: EPDM (этилен-пропилен-диеновый каучук) — для стандартных условий, NBR (бутадиен-нитрильный каучук) — для сред с нефтепродуктами, силикон — для высоких температур до +200°C. Наиболее универсален EPDM: диапазон рабочих температур от -40°C до +120°C, отличная стойкость к озону и УФ-излучению, срок службы более 50 лет.
Прижимные планки изготавливаются из коррозионностойких материалов: нержавеющая сталь AISI 304 (для стандартных условий) или AISI 316 (для агрессивных сред с хлоридами), латунь Л63 (для питьевой воды — не выделяет вредных веществ), оцинкованная сталь с полимерным покрытием (для временных конструкций). Ширина планки — 40–60 мм, толщина — 3–5 мм. Отверстия под анкеры выполняются с шагом 150–300 мм.
Анкерный крепёж: химические анкеры на эпоксидной основе (предпочтительный вариант — не создают напряжений в бетоне), распорные анкеры из нержавеющей стали (для сухих помещений), анкер-шпильки с гайками и шайбами. Диаметр анкеров — M10–M16, глубина заделки — 80–150 мм в зависимости от нагрузки. Для агрессивных сред все металлические элементы должны быть из нержавеющей стали AISI 316.
| Материал | Температурный диапазон, °C | Стойкость к нефтепродуктам | Срок службы, лет | Относительная стоимость |
|---|---|---|---|---|
| EPDM | -40…+120 | Низкая | 50+ | 1,0 |
| NBR (нитрил) | -30…+100 | Высокая | 30–40 | 1,3 |
| Силикон | -60…+200 | Низкая | 30+ | 2,0 |
| Неопрен (CR) | -30…+110 | Средняя | 20–30 | 1,1 |
Технология крепления к опалубке и монтажа
Монтаж прижимной гидрошпонки выполняется в следующей технологической последовательности. Этап 1 — подготовка бетонной поверхности: шлифовка или фрезерование для выравнивания (допустимое отклонение — 3 мм на 2 м), удаление наплывов бетона, обеспыливание, при необходимости — ремонт раковин и сколов эпоксидным ремонтным составом. Поверхность должна быть сухой (влажность не более 4%).
Этап 2 — разметка и сверление отверстий под анкеры. Отверстия сверлятся строго по оси будущей шпонки с шагом 150–300 мм. Глубина сверления — на 10–15 мм больше расчётной глубины заделки анкера (для сбора буровой пыли). После сверления — обязательная продувка сжатым воздухом и очистка стальной щёткой.
Этап 3 — установка анкеров. Химические анкеры: заполнение отверстия эпоксидным составом на 2/3 объёма, установка шпильки с вращением. Распорные анкеры: установка в просверленное отверстие, предварительная затяжка. Выдержка до набора прочности для химических анкеров — 6–24 часа в зависимости от температуры.
Этап 4 — укладка уплотнительной ленты. Лента раскатывается по подготовленной поверхности, в ней пробиваются отверстия под анкеры. Стыки ленты по длине выполняются встык с проклейкой цианакрилатным клеем или вулканизацией (для резиновых лент). Нахлёст не допускается — только стык встык.
Этап 5 — установка прижимных планок и затяжка гаек. Планки устанавливаются поверх ленты, гайки затягиваются динамометрическим ключом с контролем усилия. Затяжка выполняется от центра к краям в два прохода: первый — 50% усилия, второй — 100%. Степень сжатия ленты контролируется по щупу: зазор между планкой и бетоном должен быть равен 65–75% исходной толщины ленты.
Предупреждение: Категорически запрещается затягивать анкеры «на глаз», без динамометрического ключа. Перетяжка приводит к разрушению уплотнительной ленты (потеря эластичности, разрыв), недотяжка — к недостаточному контактному давлению и протечке. Для анкеров M12 оптимальный момент затяжки — 50 Н·м, для M16 — 80 Н·м. Всегда следуйте рекомендациям производителя шпонки.
Сравнение прижимных и замоноличиваемых гидрошпонок
| Параметр | Прижимная шпонка | Замоноличиваемая шпонка |
|---|---|---|
| Момент установки | После бетонирования | До бетонирования |
| Максимальное давление воды, МПа | 1,0 | 0,5 |
| Компенсация раскрытия шва, мм | до 30 | до 50 |
| Требования к поверхности бетона | Высокие (ровная, сухая) | Низкие (свежий бетон) |
| Ремонтопригодность | Высокая (замена ленты) | Низкая (только инъектирование) |
| Сложность монтажа | Высокая | Средняя |
| Стоимость 1 п.м. (материалы), руб. | 3000–8000 | 800–2500 |
| Основное применение | Ремонт, усиление | Новое строительство |
Заключение и рекомендации
- Прижимные гидрошпонки — решение для ремонта и усиления. В новом строительстве используйте замоноличиваемые шпонки. Прижимные применяйте там, где замоноличивание технически невозможно.
- Тщательно готовьте бетонную поверхность. Неровности более 3 мм на 2 м должны быть выровнены шлифовкой или эпоксидной шпатлёвкой. Пыль и грязь снижают герметичность на 50–70%.
- Используйте динамометрический ключ. Контроль усилия затяжки анкеров — обязательное условие качественного монтажа. Без него вы либо недотянете, либо передавите ленту.
- Выбирайте материал ленты под среду. EPDM — для воды и стандартных условий, NBR — для нефтепродуктов, силикон — для высоких температур.
- Металлические элементы — только коррозионностойкие. В подземных сооружениях и влажных средах используйте нержавеющую сталь AISI 304 или 316. Оцинковка корродирует за 5–7 лет.
- Стыки ленты — только встык с проклейкой. Нахлёст создаёт канал для протечки. Каждый стык должен быть проклеен или вулканизирован.
- После монтажа проведите гидравлические испытания шва на расчётное давление с выдержкой не менее 24 часов. Только так можно гарантировать герметичность.
