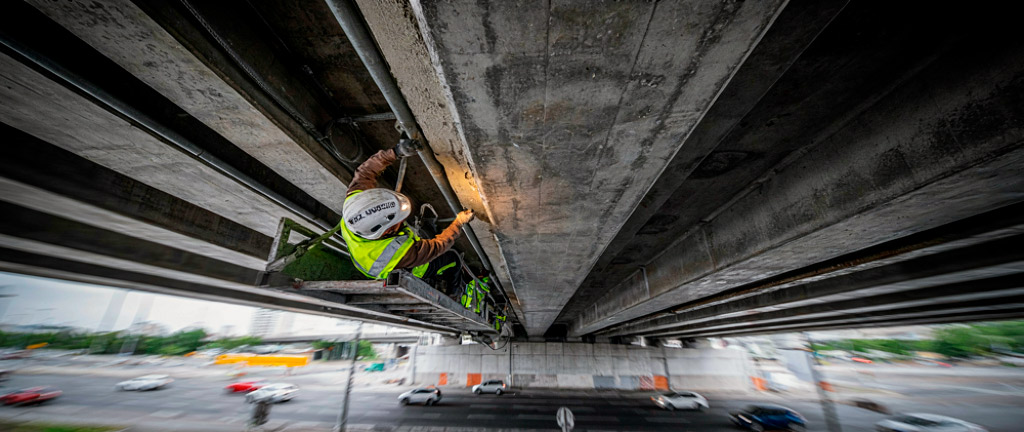

Введение: специфика мостовых конструкций
Мостовые опоры и путепроводы работают в одних из самых агрессивных условий среди всех строительных конструкций. Циклическое замораживание-оттаивание (до 80–120 циклов в год в средней полосе России), воздействие противогололёдных реагентов (хлориды натрия и кальция в концентрации до 5–10%), динамические нагрузки от транспорта с частотой 2–5 Гц, вибрация, истирание ледоходом — всё это предъявляет исключительные требования к материалам и технологиям ремонта.
За 15 лет работы с транспортными сооружениями я участвовал в ремонте более 30 мостов и путепроводов в Московской, Тверской и Рязанской областях. Наиболее критичными всегда были опоры — их ремонт сложен организационно (часто требуется перекрытие движения) и технически (работа на высоте, в стеснённых условиях, часто без возможности полной разгрузки).
Срок службы качественно отремонтированной мостовой опоры должен составлять не менее 25 лет согласно СП 35.13330.2011. Однако на практике я видел ремонты, которые начинали разрушаться через 2–3 года из-за нарушения технологии или применения неподходящих материалов.
Практическое предупреждение: При ремонте мостовых опор категорически запрещено использовать материалы, не имеющие сертификата для транспортного строительства. Обычные строительные смеси не рассчитаны на динамические нагрузки и противогололёдные реагенты. На одном объекте в Тверской области подрядчик использовал обычный пескобетон для ремонта опоры — через две зимы ремонтный слой отслоился пластами по 0,5–1 м².
Типичные дефекты мостовых опор и путепроводов
Дефекты бетона опор
- Выщелачивание цементного камня — белые потёки на поверхности, снижение прочности поверхностного слоя на 30–50%. Вызывается фильтрацией воды через бетон.
- Морозное разрушение — шелушение и отслоение поверхностного слоя на глубину 5–30 мм. Наиболее интенсивно в зоне переменного уровня воды.
- Коррозия бетона под действием хлоридов — проникновение хлорид-ионов на глубину до 50–80 мм за 10–15 лет эксплуатации. При концентрации хлоридов более 0,4% от массы цемента начинается коррозия арматуры.
- Кавитационное разрушение — образование раковин глубиной до 100–200 мм в зоне действия водного потока.
Дефекты арматуры
- Хлоридная коррозия — потеря сечения арматуры на 10–30% за 15–20 лет. Продукты коррозии увеличиваются в объёме в 3–6 раз, вызывая растрескивание защитного слоя.
- Карбонизационная коррозия — снижение pH бетона с 12,5–13 до 9–10, потеря пассивирующих свойств. Скорость карбонизации: 1–5 мм/год в зависимости от плотности бетона.
| Зона опоры | Основные воздействия | Типичные дефекты | Скорость развития |
|---|---|---|---|
| Подводная зона | Выщелачивание, истирание | Раковины, каверны | 1–3 мм/год |
| Зона переменного уровня | Мороз, хлориды, ледоход | Шелушение, сколы | 3–8 мм/год |
| Надводная зона | Атмосферные осадки, реагенты | Трещины, высолы | 0,5–2 мм/год |
| Оголовок опоры | Динамика, протечки с проезжей части | Трещины, коррозия арматуры | 2–5 мм/год |
Диагностика и оценка технического состояния
Обследование мостовых опор регламентируется ОДМ 218.3.014-2011 и ГОСТ 31937-2011. Объём обследования зависит от категории сооружения: для мостов I–II категории — полное инструментальное обследование, для III–IV — визуальное с выборочным инструментальным контролем.
Методы диагностики
- Определение прочности бетона — метод отрыва со скалыванием (ГОСТ 22690-2015), не менее 3 испытаний на каждые 100 м² поверхности опоры. Минимально допустимая прочность для мостовых конструкций — 30 МПа (класс B25).
- Определение глубины карбонизации — обработка скола 1% раствором фенолфталеина. Некарбонизированный бетон окрашивается в малиновый цвет.
- Определение содержания хлоридов — отбор проб бетона с разных глубин, химический анализ по ГОСТ 5382-2019. Критическое содержание: 0,4% от массы цемента.
- Измерение потенциала арматуры — метод потенциала полуэлемента по ГОСТ 31384-2017. Потенциал более -200 мВ указывает на активную коррозию.
- Ультразвуковая томография — выявление внутренних дефектов, пустот, расслоений.
Нормативные требования к ремонту мостовых конструкций
Ремонт мостовых опор должен выполняться в соответствии со следующими требованиями:
- Марка бетона ремонтного слоя — не ниже проектной, но не менее B30 (М400);
- Морозостойкость — не ниже F300 в зоне переменного уровня воды;
- Водонепроницаемость — не ниже W12;
- Адгезия ремонтного состава к основанию — не менее 2,0 МПа;
- Толщина защитного слоя для арматуры — не менее 30 мм в надводной зоне, 50 мм в зоне переменного уровня;
- Все материалы должны иметь сертификаты для применения в транспортном строительстве.
Материалы для ремонта мостовых опор
| Материал | Прочность, МПа | Морозостойкость | Водонепроницаемость | Толщина слоя, мм | Цена, руб./кг |
|---|---|---|---|---|---|
| РЕКС Структо М600 | 60–70 | F400 | W14 | 5–80 | 55–70 |
| РЕКС НП М500 | 50–60 | F300 | W12 | 10–100 | 40–55 |
| Эпоксидный ремсостав | 80–100 | F500 | W20 | 2–20 | 600–900 |
| Полимерцементный состав | 55–70 | F400 | W16 | 5–50 | 80–150 |
| Инъекционный эпоксид | 70–85 | — | — | 0,2–5 мм (трещины) | 700–1000 |
Технология ремонта опор и путепроводов
Подготовительные работы
Устройство подмостей или люлек для доступа к зоне ремонта. При ремонте в зоне переменного уровня — устройство шпунтового ограждения или водопонижение. Очистка поверхности гидроструйной установкой под давлением 40–60 МПа (400–600 бар). Гидроструйная очистка предпочтительнее пескоструйной, так как не создаёт микротрещин и удаляет хлориды из поверхностного слоя.
Ремонт бетона
Удаление повреждённого бетона до здорового основания. Критерий: прочность на отрыв не менее 1,5 МПа. При глубине повреждения более 50 мм — алмазная резка по периметру. Очистка арматуры до степени Sa 2½, нанесение антикоррозионной защиты (эпоксидная грунтовка с цинковым наполнителем, толщина 0,2–0,3 мм).
Нанесение ремонтного состава: при толщине до 50 мм — ручное нанесение тиксотропного состава, при толщине 50–150 мм — торкретирование, при толщине более 150 мм — бетонирование в опалубке. Каждый слой уплотняется вибрированием.
Инъектирование трещин
Трещины с раскрытием более 0,3 мм подлежат обязательному инъектированию. Для сухих трещин — эпоксидные составы, для влажных — полиуретановые. Давление инъектирования: 0,2–0,4 МПа для эпоксидных, 0,5–1,0 МПа для полиуретановых составов. Контроль заполнения — по вытеканию состава из соседних пакеров.
Гидроизоляция и защита от агрессивных сред
После ремонта бетона обязательна гидроизоляция поверхности. Для надводной зоны применяются акриловые или эпоксидные покрытия толщиной 0,3–0,5 мм. Для зоны переменного уровня — эпоксидные покрытия толщиной 1–2 мм с армированием стеклотканью. Для подводной зоны — эпоксидно-каменноугольные композиции или полимочевина.
Дополнительная защита: пропитка гидрофобизирующими составами на основе силанов и силоксанов (глубина проникновения 3–6 мм, снижение водопоглощения на 80–90%), установка системы электрозащиты арматуры (катодная защита).
Сравнение систем ремонта
| Система ремонта | Срок службы, лет | Стоимость, руб./м² | Сложность | Применимость |
|---|---|---|---|---|
| Цементный ремсостав + акриловая защита | 10–15 | 2500–4000 | Средняя | Надводная зона |
| Цементный ремсостав + эпоксидная защита | 15–25 | 4000–7000 | Высокая | Зона переменного уровня |
| Эпоксидный ремсостав + эпоксидная защита | 20–30 | 7000–12000 | Очень высокая | Все зоны |
| Торкретирование + гидроизоляция | 15–25 | 3500–6000 | Высокая | Большие площади |
| Инъектирование + защитное покрытие | 10–20 | 2000–5000 | Средняя | Трещины |
Практическое предупреждение: При ремонте опор в зоне переменного уровня воды критически важно соблюдать температурно-влажностный режим. Нанесение эпоксидных составов на влажную поверхность (влажность более 4%) приводит к отслоению покрытия. Используйте специальные влагостойкие эпоксидные составы, допускающие нанесение на влажный бетон. На мосту через реку Ока в 2018 году подрядчик проигнорировал это требование — через год 30% покрытия отслоилось.
Выводы и рекомендации
- Обследование мостовых опор выполняйте по ОДМ 218.3.014-2011 с обязательным определением содержания хлоридов и глубины карбонизации.
- Для ремонта используйте только сертифицированные материалы с морозостойкостью не ниже F300 и водонепроницаемостью не ниже W12.
- Удаление повреждённого бетона выполняйте гидроструйным методом — это обеспечивает лучшее сцепление и удаляет хлориды.
- Обязательно наносите антикоррозионную защиту на очищенную арматуру в течение 4 часов после очистки.
- После ремонта наносите гидроизоляционное покрытие, соответствующее зоне расположения конструкции.
- Организуйте систему мониторинга: датчики коррозии, маяки на трещинах, регулярный осмотр (2 раза в год).
- Планируйте ремонтные работы на межсезонье (апрель–май, сентябрь–октябрь) при температурах +10…+25°C.
Нормативная база и литература
- СП 35.13330.2011 «Мосты и трубы. Актуализированная редакция СНиП 2.05.03-84*».
- ОДМ 218.3.014-2011 «Методика оценки технического состояния мостовых сооружений».
- ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния».
- ГОСТ 22690-2015 «Бетоны. Определение прочности механическими методами неразрушающего контроля».
- ГОСТ 31384-2017 «Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования».
- ГОСТ 5382-2019 «Цементы и материалы цементного производства. Методы химического анализа».
- EN 1504-2:2004 «Surface protection systems for concrete».
- Рекомендации по ремонту мостовых опор с применением полимерных материалов / РосАвтоДор, 2020.
