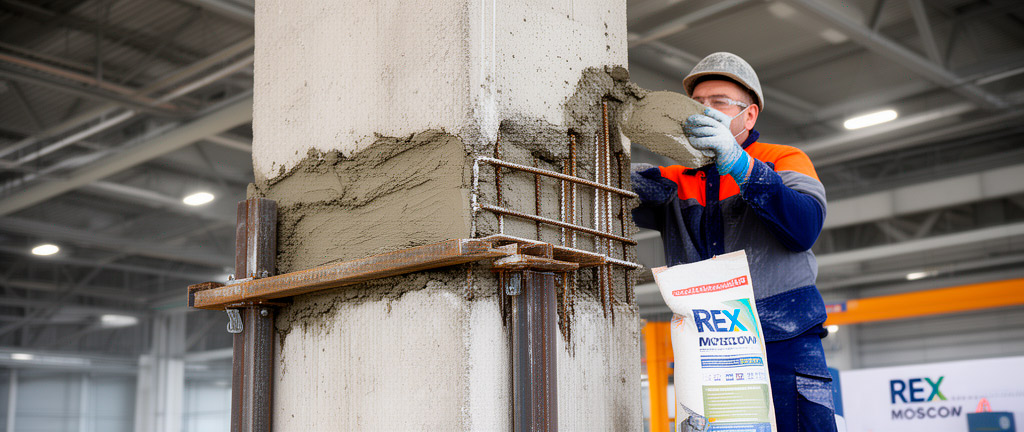

Ремонт железобетонных колонн и балок: усиление и восстановление

Введение: почему колонны и балки требуют особого внимания

Колонны и балки — это несущий скелет любого здания. Если пол можно отремонтировать без остановки производства, то повреждение колонны или балки — это прямая угроза безопасности людей и сохранности оборудования. За свою практику я трижды сталкивался с ситуациями, когда игнорирование дефектов колонн приводило к аварийным ситуациям: в одном случае балка покрытия дала прогиб 45 мм при допустимых 25 мм по СП 63.13330.2018, в другом — колонна потеряла 30% сечения из-за коррозии бетона в агрессивной среде гальванического цеха.

Железобетонные колонны воспринимают сжимающие нагрузки от 500 до 5000 кН и более. Балки работают на изгиб с пролётами от 6 до 24 метров. Дефекты этих элементов развиваются по нарастающей: микротрещина шириной 0,1 мм через 2–3 года эксплуатации в агрессивной среде превращается в трещину 2–3 мм с коррозией арматуры и потерей несущей способности на 15–25%.

В ассортименте ремонтных составов РЕКС имеются специализированные тиксотропные смеси для вертикальных и потолочных поверхностей, а также инъекционные составы для заполнения трещин.

Классификация дефектов железобетонных колонн и балок

По опыту обследования более 200 объектов я выделяю следующие категории дефектов:

Дефекты колонн

• Силовые трещины — вертикальные трещины в сжатой зоне, раскрытием 0,2–3 мм. Свидетельствуют о перегрузке или недостаточном армировании. При раскрытии более 1 мм несущая способность снижается на 20–40%.
• Коррозионные повреждения — отслоение защитного слоя, оголение и коррозия арматуры. Потеря сечения арматуры на 10% снижает несущую способность колонны на 8–12%.
• Отклонения от вертикали — крен колонны более 1/500 высоты. Может быть вызван неравномерной осадкой фундамента или ошибками монтажа.
• Разрушение оголовка колонны — сколы бетона в зоне опирания балок или ферм. Критический дефект, требующий немедленного ремонта.

Дефекты балок

• Нормальные трещины в середине пролёта — раскрытием 0,1–2 мм, перпендикулярны оси балки. Допустимое раскрытие по СП 63.13330.2018 — 0,3 мм для закрытых помещений, 0,2 мм для открытых.
• Наклонные трещины у опор — раскрытием 0,2–5 мм, угол 30–45° к оси. Свидетельствуют о недостаточном поперечном армировании. Опасны внезапным хрупким разрушением.
• Прогибы — сверхнормативные деформации. Допустимый прогиб для балок покрытий и перекрытий — 1/200 пролёта по СП 20.13330.2016.
• Отслоение защитного слоя — продольные трещины вдоль арматуры, выкрашивание бетона. Причина — коррозия арматуры с увеличением объёма продуктов коррозии в 3–6 раз.

Тип дефекта	Допустимые значения	Требуется ремонт	Аварийное состояние
Ширина трещин в колоннах	до 0,2 мм	0,2–0,5 мм	более 0,5 мм
Ширина трещин в балках (нормальные)	до 0,3 мм	0,3–1,0 мм	более 1,0 мм
Ширина трещин в балках (наклонные)	не допускаются	0,1–0,5 мм	более 0,5 мм
Прогиб балок	до 1/200 пролёта	1/200–1/100	более 1/100
Потеря сечения арматуры	до 5%	5–15%	более 15%

Диагностика и обследование несущих конструкций

Обследование колонн и балок выполняется по ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния». Алгоритм работы:

Визуальное обследование

Каждый элемент осматривается с фиксацией всех дефектов. Для колонн проверяются все четыре грани, для балок — нижняя и боковые поверхности. Особое внимание — узлам сопряжения колонн с балками и фундаментами. Используется измерительный инструмент: линейка, штангенциркуль, щуп, лупа с 10-кратным увеличением.

Инструментальное обследование

Прочность бетона определяется неразрушающими методами по ГОСТ 22690-2015. Для ответственных конструкций — отрыв со скалыванием (не менее 3 испытаний на элемент). Толщина защитного слоя и расположение арматуры — магнитным методом по ГОСТ 22904-93. Ширина раскрытия трещин — микроскопом МПБ-2 с точностью 0,05 мм. Глубина трещин — ультразвуковым методом.

Поверочные расчёты

По результатам обследования выполняются поверочные расчёты несущей способности с учётом фактических характеристик материалов и выявленных дефектов. Расчёт ведётся по СП 63.13330.2018. Коэффициент использования несущей способности не должен превышать 0,95.

Материалы для ремонта и усиления

Материал	Назначение	Прочность, МПа	Адгезия, МПа	Расход	Цена, руб./кг
РЕКС Структо (тиксотропный)	Ремонт вертикальных поверхностей	60–65	2,0–2,5	1,8 кг/м² на 1 мм	45–55
РЕКС Инжект (эпоксидный)	Инъектирование трещин	70–80	3,0–4,0	0,2–0,5 кг/пог. м	650–800
РЕКС НП (литьевой)	Заполнение крупных дефектов	50–60	1,8–2,2	1,9 кг/м² на 1 мм	35–45
Углеволокно (ламинат)	Внешнее армирование	2500–3500 (растяжение)	—	300–600 г/м²	2500–5000
Стальная обойма	Усиление колонн	240 (сталь С245)	—	по расчёту	80–120

Технология ремонта колонн

Ремонт защитного слоя

При локальных повреждениях защитного слоя глубиной до 50 мм: удаление рыхлого бетона, очистка арматуры до степени Sa 2½, нанесение антикоррозионной защиты на арматуру (эпоксидная грунтовка, слой 0,2–0,3 мм), нанесение тиксотропного ремсостава слоями до 30 мм за проход. При толщине более 30 мм — послойное нанесение с технологическим перерывом 2–3 часа.

Инъектирование трещин

Трещины с раскрытием 0,3–5 мм инъектируются эпоксидными составами. Технология: разметка отверстий с шагом 200–300 мм, установка пакеров, герметизация поверхности трещины эпоксидной шпатлёвкой, инъектирование под давлением 0,2–0,4 МПа снизу вверх. Для трещин с раскрытием менее 0,3 мм применяются полиуретановые составы с пониженной вязкостью (менее 100 мПа·с).

Восстановление геометрии

При разрушении углов колонн или глубоких сколах (более 50 мм) устанавливается опалубка и применяется литьевой состав. Для обеспечения сцепления старого и нового бетона используется эпоксидный адгезионный подслой толщиной 1–2 мм.

Методы усиления железобетонных конструкций

Усиление колонн

Железобетонная обойма. Классический метод: вокруг существующей колонны устраивается арматурный каркас (продольная арматура 12–25 мм, хомуты 8–10 мм с шагом 100–200 мм) и наносится слой бетона толщиной 60–120 мм. Увеличивает несущую способность на 50–200%. Недостаток: уменьшение полезной площади помещения.

Стальная обойма. Уголки по углам колонны, соединённые планками. Толщина уголков 50–100 мм, планки 40×4 мм с шагом 300–500 мм. Зазор между сталью и бетоном заполняется цементно-песчаным раствором или полимерным составом. Увеличивает несущую способность на 30–80%.

Усиление углеволокном (CFRP). Современный метод: на поверхность колонны наклеиваются ленты из углеволокна на эпоксидном связующем. Обеспечивает поперечное обжатие, увеличивая несущую способность на 20–50%. Преимущества: малая толщина (1–3 мм), не уменьшает сечение помещения, высокая скорость монтажа.

Усиление балок

Наклейка углеволокна. Ламинаты наклеиваются на растянутую зону балки (нижняя грань) и на приопорные участки (наклонные полосы). Увеличивает несущую способность на изгиб на 20–60% и на поперечную силу на 15–40%.

Устройство шпренгельной затяжки. Под балкой устанавливается стальная затяжка из арматуры или проката, создающая разгружающий момент. Применяется при прогибах более 1/150 пролёта.

Сравнение методов усиления

Метод усиления	Увеличение несущей способности	Толщина усиления, мм	Срок работ, дней	Стоимость, руб./м²	Ограничения
Ж/б обойма колонн	50–200%	60–120	7–14	3500–6000	Уменьшает помещение
Стальная обойма	30–80%	50–100	3–7	5000–9000	Требует огнезащиты
Углеволокно (колонны)	20–50%	1–3	1–3	4000–8000	Температура до +60°C
Углеволокно (балки)	20–60%	1–3	1–3	3500–7000	Требует подготовки
Шпренгельная затяжка	30–70%	—	3–5	2500–5000	Уменьшает высоту

Типичные ошибки и их последствия

1. Ремонт без разгрузки конструкции. Нанесение ремсостава на колонну под нагрузкой приводит к его растрескиванию при последующей деформации. Перед ремонтом необходимо разгрузить конструкцию домкратами или временными опорами.
2. Неполное удаление повреждённого бетона. Оставление карбонизированного слоя (глубина карбонизации может достигать 20–40 мм) приводит к продолжению коррозии под ремонтным слоем.
3. Использование цементных составов для инъектирования. Цементные суспензии не проникают в трещины менее 0,5 мм. Для тонких трещин — только эпоксидные или полиуретановые составы.
4. Отсутствие анкеровки усиления. Наклейка углеволокна без анкеровки на опорах снижает эффективность усиления на 30–50%.
5. Игнорирование температурных деформаций. Стальная обойма без устройства зазора на температурные деформации может вызвать дополнительные напряжения в колонне.
