Тиксотропные ремонтные смеси: свойства, применение и критерии выбора

Введение: что такое тиксотропные ремонтные смеси

Тиксотропные ремонтные смеси — это сухие строительные смеси на цементном вяжущем, обладающие способностью сохранять форму после нанесения на вертикальные и потолочные поверхности без сползания и оплывания. Секрет в тиксотропии — свойстве материала разжижаться при механическом воздействии (перемешивании, нанесении) и восстанавливать структуру в покое. Это позволяет наносить смесь слоем до 50 мм за один проход на вертикальную поверхность без опалубки.

За 15 лет работы с ремонтными составами я перепробовал десятки продуктов разных производителей. Главный вывод: тиксотропная смесь — это не просто «цемент с песком», а сложная многокомпонентная система, где каждый компонент выполняет свою функцию. Полимерные добавки обеспечивают адгезию, микронаполнители — плотность, расширяющие добавки — компенсацию усадки, а тиксотропные агенты — удобонаносимость. В этой статье мы детально разберём все аспекты выбора и применения тиксотропных смесей.

Ключевые свойства и механизм тиксотропии

Тиксотропия — это обратимое изменение вязкости материала. В покое тиксотропная смесь представляет собой гель с высокой вязкостью, способный удерживать форму. При механическом воздействии (перемешивание, нанесение шпателем) структура геля разрушается, вязкость падает, и смесь становится пластичной. После прекращения воздействия структура восстанавливается, и смесь снова «схватывается», не сползая с вертикальной поверхности.

Механизм тиксотропии в цементных смесях

Тиксотропные свойства обеспечиваются специальными добавками — эфирами целлюлозы (метилгидроксиэтилцеллюлоза, гидроксипропилметилцеллюлоза), бентонитовыми глинами, микрокремнезёмом. Эти добавки образуют в водной среде пространственную сетку из водородных связей, которая разрушается при сдвиговых нагрузках и восстанавливается в покое. Дозировка тиксотропных добавок — 0,05–0,5% от массы сухой смеси. Превышение дозировки приводит к чрезмерному воздухововлечению и снижению прочности.

Нормируемые характеристики по ГОСТ 31357

Характеристика	Норматив	Метод испытания	Типичные значения
Прочность на сжатие (28 сут), МПа	≥30 (класс R3), ≥45 (класс R4)	ГОСТ 31357, п. 5.1	40–60
Прочность на растяжение при изгибе, МПа	≥5 (R3), ≥7 (R4)	ГОСТ 31357, п. 5.2	6–10
Адгезия к бетону, МПа	≥1,5 (R3), ≥2,0 (R4)	ГОСТ 31357, п. 5.3	1,5–2,5
Модуль упругости, ГПа	≥15 (R3), ≥20 (R4)	ГОСТ 24452	25–30
Морозостойкость, циклы	≥F200	ГОСТ 10060	F200–F400
Водонепроницаемость	≥W8	ГОСТ 12730.5	W8–W16
Усадка, мм/м	≤0,5	ГОСТ 31357, п. 5.5	0,1–0,3

Классификация тиксотропных смесей

По ГОСТ 32016-2012 тиксотропные ремонтные смеси классифицируются по классу прочности и назначению:

Класс по ГОСТ 32016	Прочность на сжатие, МПа	Назначение	Типичная толщина слоя, мм
R2	≥20	Косметический ремонт, выравнивание	3–20
R3	≥30	Конструкционный ремонт, восстановление геометрии	5–40
R4	≥45	Усиление конструкций, высоконагруженный ремонт	10–50

По типу вяжущего

• На цементном вяжущем. Наиболее распространённый тип. Совместимы с бетоном по температурным деформациям. Требуют влажностного ухода.
• Полимерцементные. Содержат полимерные дисперсии (акриловые, стирол-акриловые). Повышенная адгезия (≥2,0 МПа), химическая стойкость, пониженная проницаемость.
• На эпоксидном вяжущем. Трёхкомпонентные системы (смола + отвердитель + наполнитель). Максимальная прочность (80–120 МПа) и адгезия (≥2,5 МПа). Для специальных применений.

Сравнительная таблица тиксотропных смесей

Характеристика	Цементные R3	Цементные R4	Полимерцементные	Эпоксидные
Прочность на сжатие, МПа	30–45	45–60	35–55	80–120
Адгезия к бетону, МПа	≥1,5	≥2,0	≥2,0	≥2,5
Модуль упругости, ГПа	20–25	25–30	15–25	10–15
Макс. толщина слоя за проход, мм	30–40	40–50	20–30	5–10
Морозостойкость, циклы	F200–F300	F300–F400	F300–F500	F300–F400
Время до пешеходной нагрузки, ч	24	24	6–12	12–24
Температура нанесения, °C	+5…+30	+5…+30	+5…+30	+10…+30
Влажностный уход	Обязателен	Обязателен	Рекомендуется	Не требуется
Цена за кг, руб.	35–60	50–80	60–150	400–800

Области применения

Тиксотропные ремонтные смеси применяются для следующих видов работ:

• Ремонт вертикальных поверхностей: колонны, стены, пилоны. Восстановление защитного слоя, заделка сколов и раковин.
• Ремонт потолочных поверхностей: плиты перекрытий, балки. Требуются составы с повышенной тиксотропией.
• Ремонт балконов и фасадов: восстановление геометрии, заделка трещин, ремонт карнизов.
• Ремонт гидротехнических сооружений: причалы, набережные, резервуары. Требуются составы с повышенной водонепроницаемостью.
• Ремонт мостов и эстакад: восстановление защитного слоя опор, балок пролётных строений.
• Анкеровка и омоноличивание: фиксация анкерных стержней, замоноличивание стыков сборных конструкций.

Технология нанесения

1. Подготовка основания. Удаление слабого, карбонизированного и загрязнённого бетона механическим способом (перфоратор, алмазная резка) или гидродинамическим (вода 1000–2500 бар). Кромки дефекта — вертикальные, под 90°. Очистка арматуры до Sa 2, антикоррозионная защита.
2. Увлажнение. Бетон увлажняется до матового блеска. Для эпоксидных составов основание должно быть сухим (влажность ≤4%).
3. Приготовление смеси. Затворение водой в точной пропорции (0,12–0,16 л/кг для тиксотропных смесей). Перемешивание низкооборотным миксером 3–5 минут. Технологическая пауза 3 минуты, повторное перемешивание 1 минута. Жизнеспособность — 30–60 минут.

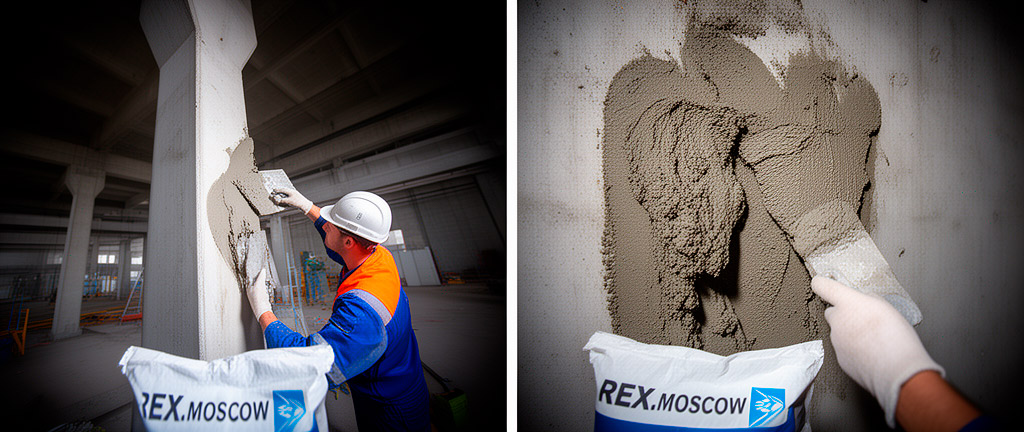

4. Нанесение. Смесь наносится шпателем или мастерком послойно. Каждый слой уплотняется вдавливающими движениями. При толщине более 30 мм нанесение ведётся в 2–3 слоя. Второй слой — после начала схватывания первого (через 3–4 часа при +20°C).
5. Уход. Влажностный уход в течение 3–7 суток: укрытие полиэтиленовой плёнкой, периодическое увлажнение. При температуре выше +25°C — увлажнение каждые 2–3 часа.

Критерии выбора тиксотропной смеси

1. Класс прочности. R3 — для стандартного ремонта, R4 — для высоконагруженных конструкций и ответственных объектов.
2. Толщина нанесения. Для слоёв до 20 мм — мелкозернистые смеси (фракция до 1 мм). Для слоёв 20–50 мм — крупнозернистые (фракция до 3 мм).
3. Условия эксплуатации. Для агрессивных сред — полимерцементные или эпоксидные. Для наружных работ — с повышенной морозостойкостью (F300+).
4. Совместимость с основанием. Модуль упругости ремсостава должен быть близок к модулю упругости основания (разница не более 10 ГПа).
5. Скорость набора прочности. Для объектов с жёсткими сроками — быстротвердеющие составы (набор 70% прочности за 24 часа).
6. Наличие сертификатов. Соответствие ГОСТ 31357, ГОСТ 32016, наличие паспорта качества на партию.

Типичные ошибки при ремонте

1. Нанесение на сухое основание. Сухой бетон отсасывает воду из ремсостава, нарушая гидратацию цемента. Адгезия падает до нуля.
2. Превышение максимальной толщины слоя. Слой толще 50 мм сползает под собственным весом, несмотря на тиксотропию. Требуется послойное нанесение.
3. Отсутствие антикоррозионной защиты арматуры. Даже очищенная арматура в агрессивной среде начнёт корродировать под ремсоставом.
4. Нарушение водоцементного отношения. Добавление воды «на глаз» вместо точного дозирования. Каждый лишний процент воды снижает прочность на 2–3%.
5. Отсутствие влажностного ухода. Без ухода прочность цементных составов снижается на 30–50%, появляются усадочные трещины.
6. Использование смеси с истекшим сроком годности. Цемент частично гидратируется влагой из воздуха. Прочность снижается на 20–40%.
7. Нанесение при отрицательных температурах. Вода в составе замерзает, гидратация цемента прекращается. После оттаивания — нулевая прочность.

Практический пример: ремонт железобетонной колонны

Объект: производственный цех, колонна 400×400 мм, повреждение защитного слоя на высоте 1,5 м, площадь 0,6 м², глубина до 40 мм, арматура корродирована. Решение: удаление повреждённого бетона перфоратором, очистка арматуры пескоструем до Sa 2, антикоррозионное покрытие (цементно-полимерное, 2 слоя), нанесение тиксотропной смеси R4 в 2 слоя по 20 мм, влажностный уход 5 суток. Материалы: ремсостав — 25 кг × 60 руб = 1 500 руб, антикоррозионное покрытие — 300 руб. Работа — 4 500 руб. Итого: 6 300 руб. Альтернатива (замена колонны) — от 150 000 руб.

Выводы и рекомендации

Список литературы
