Содержание
- Введение: что такое торкретирование и где применяется
- Виды торкретирования: сухое и мокрое
- Оборудование для торкретирования
- Материалы для торкретирования
- Технология торкретирования: пошаговое руководство
- Сравнение сухого и мокрого методов
- Области применения торкретирования при ремонте
- Контроль качества торкрет-бетона
- Выводы и рекомендации
- Нормативная база и литература
Введение: что такое торкретирование и где применяется

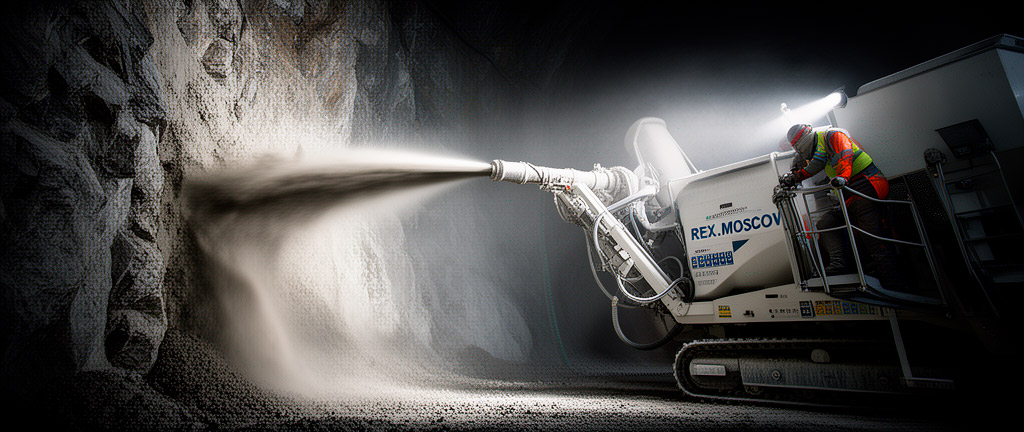

Торкретирование — метод нанесения бетонной смеси на поверхность под давлением сжатого воздуха. За 15 лет работы я выполнил более 50 проектов с применением торкретирования: от ремонта дымовых труб высотой 120 метров до усиления тоннелей метрополитена. Этот метод незаменим там, где устройство опалубки невозможно или экономически нецелесообразно: вертикальные и потолочные поверхности, криволинейные конструкции, труднодоступные места.
Суть метода: сухая или готовая бетонная смесь подаётся по шлангу к соплу, где под давлением сжатого воздуха (0,4–0,6 МПа) выбрасывается на поверхность со скоростью 80–120 м/с. При ударе частицы заполнителя уплотняются, формируя плотный слой с прочностью на 20–30% выше, чем у литого бетона того же состава. Водоцементное отношение торкрет-бетона составляет 0,30–0,45 против 0,50–0,65 у обычного бетона, что обеспечивает высокую морозостойкость (F300–F500) и водонепроницаемость (W12–W16).
В линейке РЕКС имеются составы, специально разработанные для торкретирования — как сухим, так и мокрым способом.
Практическое предупреждение: Торкретирование — не тот метод, который можно освоить за один день. Отскок материала (потери при нанесении) у неопытного оператора может достигать 40–50% против нормативных 10–20%. Это не только перерасход материала, но и снижение качества: в отскок уходит преимущественно крупный заполнитель, и состав на поверхности обедняется, теряя прочность. На одном объекте в Казани неопытная бригада «выбросила в воздух» 12 тонн сухой смеси из 30 — заказчик оплатил материал, который просто осыпался на пол.
Виды торкретирования: сухое и мокрое
Сухое торкретирование
Сухая смесь (цемент + заполнитель + добавки) подаётся по шлангу сжатым воздухом. Вода добавляется непосредственно в сопле через отдельный шланг. Оператор регулирует подачу воды визуально по консистенции выходящей смеси. Преимущества: возможность нанесения толстых слоёв (до 150 мм за проход), высокая адгезия (2,0–3,0 МПа), возможность транспортировки на большие расстояния (до 300 м по горизонтали, до 100 м по вертикали). Недостатки: повышенное пылеобразование, зависимость качества от квалификации оператора, отскок 15–25%.
Мокрое торкретирование
Готовая бетонная смесь подаётся по шлангу бетононасосом, а в сопле дополнительно разгоняется сжатым воздухом. Преимущества: минимальное пылеобразование, стабильное качество (В/Ц контролируется на стадии приготовления), низкий отскок (5–10%). Недостатки: ограниченная толщина слоя за проход (до 50–75 мм), меньшая дальность подачи (до 100 м), необходимость промывки шлангов после каждого замеса.
Оборудование для торкретирования
| Тип оборудования | Производительность, м³/ч | Дальность подачи, м | Давление, МПа | Стоимость, тыс. руб. |
|---|---|---|---|---|
| Цемент-пушка (сухое) | 1,5–4,0 | 200/100 | 0,4–0,6 | 500–1500 |
| Торкрет-установка (сухое) | 3,0–8,0 | 300/150 | 0,5–0,7 | 2000–5000 |
| Бетононасос + сопло (мокрое) | 5,0–20,0 | 100/50 | 0,3–0,5 | 3000–8000 |
| Роботизированная установка | 8,0–25,0 | 50/30 | 0,4–0,6 | 15000–40000 |
Материалы для торкретирования
Требования к заполнителям
Максимальная крупность заполнителя: 8–10 мм для сухого торкретирования, 12–16 мм для мокрого. Зерновой состав должен обеспечивать минимальную пустотность (не более 35%). Влажность песка для сухого торкретирования — не более 5–6%, иначе смесь комкуется в шлангах.
Добавки для торкрет-бетона
- Ускорители схватывания — обеспечивают схватывание за 1–3 минуты, что позволяет наносить толстые слои и работать на потолочных поверхностях. На основе алюминатов, силикатов, сульфоалюминатов. Дозировка: 3–8% от массы цемента.
- Микрокремнезём — повышает адгезию, снижает отскок на 5–10%, увеличивает водонепроницаемость. Дозировка: 5–10% от массы цемента.
- Полимерная фибра — снижает трещинообразование, повышает ударную прочность. Дозировка: 0,6–1,2 кг/м³.
- Стальная фибра — для конструкций с повышенными требованиями к прочности на растяжение и изгиб. Дозировка: 30–60 кг/м³.
| Состав | Прочность через 24 ч, МПа | Прочность через 28 сут, МПа | Адгезия, МПа | Отскок, % | Цена, руб./кг |
|---|---|---|---|---|---|
| РЕКС Торкрет (сухой) | 15–20 | 50–65 | 2,0–2,5 | 10–15 | 30–45 |
| РЕКС Торкрет М (мокрый) | 12–18 | 45–60 | 1,8–2,2 | 5–10 | 28–40 |
| С микрофиброй | 18–25 | 55–70 | 2,2–2,8 | 8–12 | 50–70 |
| Со стальной фиброй | 20–28 | 60–80 | 2,5–3,0 | 12–18 | 70–100 |
Технология торкретирования: пошаговое руководство
Шаг 1. Подготовка поверхности
Поверхность очищается пескоструйным или гидроструйным методом до здорового бетона. Прочность основания на отрыв — не менее 1,5 МПа. Арматура очищается от ржавчины. При необходимости устанавливается дополнительная арматурная сетка с ячейкой 50×50 или 100×100 мм на анкерах. Сетка крепится с зазором 10–15 мм от поверхности для обеспечения защитного слоя.
Шаг 2. Увлажнение поверхности
За 2–4 часа до торкретирования поверхность увлажняется. Непосредственно перед нанесением поверхность должна быть матово-влажной, без капель и луж. Избыток воды снижает адгезию.
Шаг 3. Нанесение торкрет-бетона
Сопло удерживается перпендикулярно поверхности на расстоянии 0,8–1,2 м. Движения сопла — круговые или зигзагообразные с перекрытием полос на 30–50%. Толщина слоя за проход: 20–30 мм для потолочных поверхностей, 30–50 мм для вертикальных, 50–150 мм для горизонтальных. При необходимости нанесения нескольких слоёв перерыв между слоями — 2–4 часа.
Шаг 4. Уход за торкрет-бетоном
В течение 7 суток поверхность увлажняется 3–5 раз в день и укрывается плёнкой. При отрицательных температурах — прогрев и термосное выдерживание. Набор 70% прочности при +20°C — 7 суток, полная проектная прочность — 28 суток.
Сравнение сухого и мокрого методов
| Параметр | Сухое торкретирование | Мокрое торкретирование |
|---|---|---|
| Прочность на сжатие, МПа | 50–70 | 40–60 |
| Адгезия к основанию, МПа | 2,0–3,0 | 1,5–2,5 |
| Отскок, % | 15–25 | 5–10 |
| Толщина слоя за проход, мм | до 150 | до 75 |
| Пылеобразование | Высокое | Низкое |
| Дальность подачи, м | 300/100 | 100/50 |
| Производительность, м³/ч | 2–6 | 5–15 |
| Стоимость работ, руб./м² | 1500–3000 | 1200–2500 |
| Требования к оператору | Очень высокие | Средние |
Области применения торкретирования при ремонте
- Ремонт и усиление колонн и балок — восстановление защитного слоя, увеличение сечения. Торкретирование позволяет наносить бетон на вертикальные и потолочные поверхности без опалубки.
- Ремонт дымовых и вентиляционных труб — восстановление футеровки, нанесение защитных слоёв на внутреннюю поверхность.
- Ремонт тоннелей и подземных сооружений — восстановление обделки, нанесение гидроизолирующих слоёв.
- Усиление мостовых опор — увеличение сечения, восстановление защитного слоя в зоне переменного уровня воды.
- Ремонт резервуаров и бассейнов — восстановление герметичности, нанесение защитных покрытий.
- Создание огнезащитных покрытий — нанесение теплоизоляционных составов на металлоконструкции.
Контроль качества торкрет-бетона
Контроль качества включает:
- Определение прочности на сжатие — испытание кернов, выбуренных из готового покрытия (ГОСТ 28570-2019), или неразрушающими методами (ГОСТ 22690-2015). Количество образцов: не менее 3 на каждые 50 м².
- Определение адгезии — методом отрыва по ГОСТ 28574-2014. Нормативное значение: не менее 1,5 МПа.
- Определение водонепроницаемости — по ГОСТ 12730.5-2018. Для гидроизолирующих покрытий — не ниже W12.
- Определение морозостойкости — по ГОСТ 10060-2012. Для наружных конструкций — не ниже F300.
- Контроль толщины слоя — щупом или ультразвуковым толщиномером. Допустимое отклонение: ±20% от проектной.
Практическое предупреждение: При торкретировании в замкнутых пространствах (тоннели, резервуары) обязательно обеспечьте принудительную вентиляцию. Концентрация пыли при сухом торкретировании может достигать 200–500 мг/м³ при ПДК 6 мг/м³. Операторы должны работать в респираторах класса FFP3 и защитных очках. На одном объекте в тоннеле метро пренебрежение вентиляцией привело к остановке работ на 3 дня — операторы физически не видели поверхность на расстоянии вытянутой руки.
Выводы и рекомендации
- Выбирайте метод торкретирования исходя из условий: сухой — для толстых слоёв и высоких требований к прочности, мокрый — для больших объёмов и стеснённых условий.
- Используйте ускорители схватывания при нанесении на потолочные поверхности и при толщине слоя более 50 мм.
- Обеспечьте квалификацию оператора: отскок более 25% свидетельствует о неправильной технике нанесения.
- Контролируйте влажность песка для сухого торкретирования — не более 5–6%.
- Выполняйте контрольные испытания прочности и адгезии на каждом объекте в объёме не менее 3 испытаний на 50 м².
- При ремонте ответственных конструкций привлекайте аттестованную лабораторию для контроля качества.
- Соблюдайте режим ухода за торкрет-бетоном: увлажнение в течение 7 суток, защита от солнца и ветра.
Нормативная база и литература
- ГОСТ 28570-2019 «Бетоны. Методы определения прочности по образцам, отобранным из конструкций».
- ГОСТ 22690-2015 «Бетоны. Определение прочности механическими методами неразрушающего контроля».
- ГОСТ 28574-2014 «Защита от коррозии в строительстве. Методы испытаний адгезии защитных покрытий».
- ГОСТ 12730.5-2018 «Бетоны. Методы определения водонепроницаемости».
- ГОСТ 10060-2012 «Бетоны. Методы определения морозостойкости».
- СП 349.1325800.2017 «Конструкции бетонные и железобетонные. Правила ремонта и усиления».
- EN 14487-1:2005 «Sprayed concrete. Definitions, specifications and conformity».
- Руководство по применению торкрет-бетона при ремонте строительных конструкций / НИИЖБ, 2020.
