Усиление железобетонных конструкций композитными материалами

Введение: эволюция методов усиления

Ещё 20 лет назад усиление железобетонных конструкций означало одно: металлические обоймы, железобетонные рубашки, наращивание сечения. Это были надёжные, но тяжёлые, трудоёмкие и дорогие методы. Появление композитных материалов на основе углеродных, стеклянных и базальтовых волокон произвело революцию в области усиления строительных конструкций.

За 15 лет работы я выполнил более 40 проектов усиления композитными материалами: от усиления плит перекрытий в торговых центрах до усиления мостовых балок пролётом 33 метра. Композиты позволяют увеличить несущую способность конструкции на 20–60% без увеличения собственного веса, без уменьшения полезного пространства и с минимальными сроками производства работ.

Углеволокно (CFRP — Carbon Fiber Reinforced Polymer) имеет прочность на растяжение 2500–3500 МПа, что в 5–7 раз выше прочности стали. При этом плотность углеволокна составляет 1,5–1,8 г/см³ против 7,85 г/см³ у стали. Модуль упругости: 160–640 ГПа в зависимости от типа волокна. Это позволяет подбирать материал под конкретную задачу: высокопрочные волокна для увеличения несущей способности, высокомодульные — для снижения деформаций.

В ассортименте РЕКС представлены эпоксидные адгезивы для системы внешнего армирования композитными материалами.

Композитные материалы для усиления: виды и свойства

Углеволокно (CFRP)

Наиболее распространённый материал для усиления. Выпускается в виде ламинатов (готовых полос) и холстов (тканей). Ламинаты имеют толщину 1,2–1,4 мм и ширину 50–150 мм, поставляются в бухтах. Холсты имеют поверхностную плотность 200–600 г/м² и наклеиваются непосредственно на конструкцию с пропиткой эпоксидным связующим.

Стекловолокно (GFRP)

Прочность на растяжение 1500–2500 МПа, модуль упругости 70–90 ГПа. Применяется для менее ответственных конструкций и в качестве электроизоляционного слоя (стекловолокно — диэлектрик, в отличие от электропроводного углеволокна).

Базальтоволокно (BFRP)

Прочность 1800–2500 МПа, модуль 85–95 ГПа. Российская разработка, дешевле углеволокна на 30–50%. Хорошая химическая стойкость, высокая термостойкость (до +400°C).

Материал	Прочность на растяжение, МПа	Модуль упругости, ГПа	Плотность, г/см³	Цена, руб./м²
Углеволокно высокопрочное	3000–3500	230–250	1,7–1,8	2500–4000
Углеволокно высокомодульное	2000–2500	350–640	1,8–1,9	4000–8000
Стекловолокно (E-glass)	1500–2000	70–80	2,5–2,6	800–1500
Базальтоволокно	1800–2500	85–95	2,6–2,8	1200–2000
Сталь (для сравнения) S400	400	200	7,85	—

Механизм работы композитного усиления

Композитный материал наклеивается на растянутую зону конструкции с помощью эпоксидного адгезива. При нагружении конструкции композит включается в совместную работу с бетоном и арматурой, воспринимая часть растягивающих усилий. Эффективность усиления зависит от:

• Прочности бетона на отрыв — не менее 1,5 МПа. При меньших значениях отрыв происходит по бетону, и усиление неэффективно.
• Качества подготовки поверхности — шероховатость, отсутствие пыли и масляных пятен.
• Анкеровки концов — без анкеровки усиление теряет 30–50% эффективности из-за концентрации напряжений на концах.
• Температурного режима — температура стеклования эпоксидной матрицы составляет +50…+70°C. При превышении этой температуры адгезив размягчается, и усиление перестаёт работать.

Технология усиления углеволокном

Шаг 1. Подготовка поверхности

Удаление слабого бетона, ремонт дефектов (раковины, сколы) тиксотропным ремсоставом. Шлифовка поверхности для создания шероховатости (перепад высот 0,5–1,0 мм на базе 40 мм). Округление углов конструкции радиусом не менее 20 мм — на острых углах углеволокно перерезается при натяжении. Обеспыливание промышленным пылесосом.

Шаг 2. Грунтование

Нанесение эпоксидной грунтовки (праймера) с расходом 0,3–0,5 кг/м². Грунтовка заполняет поры бетона и обеспечивает адгезию. Время до нанесения адгезива: 6–24 часа в зависимости от температуры.

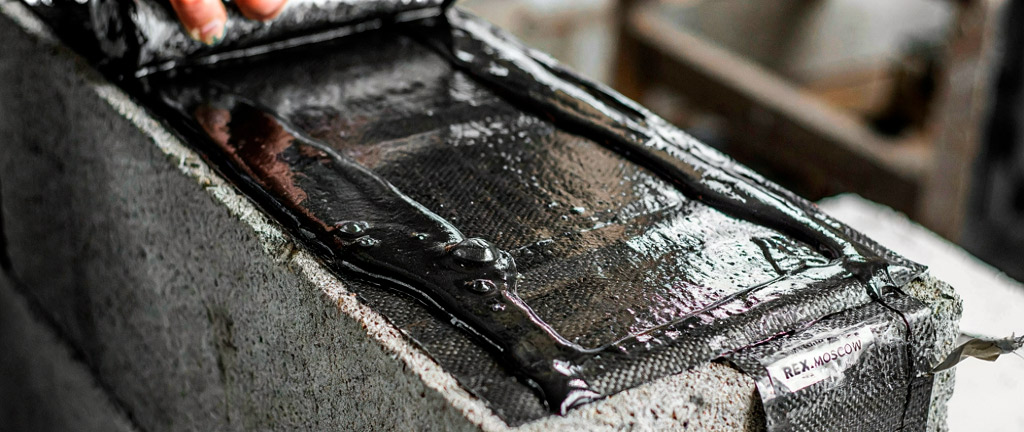

Шаг 3. Нанесение адгезива и наклейка углеволокна

Для ламинатов: нанесение эпоксидного клея слоем 1–2 мм на ламинат и на бетон. Прижатие ламината прикаточным валиком от середины к краям для удаления воздуха. Для холстов: пропитка холста эпоксидным составом на специальном столе, затем наклейка на конструкцию.

Шаг 4. Анкеровка и защита

Установка анкерных устройств на концах ламинатов (U-образные хомуты, стальные пластины на анкерах). При необходимости — нанесение огнезащитного покрытия (температура стеклования эпоксидной матрицы +60…+80°C, при пожаре усиление выходит из строя через 15–20 минут без огнезащиты).

Применение композитов для различных конструкций

Усиление балок на изгиб

Ламинаты наклеиваются на нижнюю (растянутую) грань балки. Количество слоёв: 1–3. Увеличение несущей способности: 20–60%. Для усиления приопорных зон (поперечная сила) — U-образные хомуты из холста с шагом 150–300 мм.

Усиление колонн (поперечное обжатие)

Холст наклеивается в поперечном направлении (окружность колонны). Создаётся эффект обоймы: бетон работает в условиях трёхосного сжатия, его прочность увеличивается на 20–50%. Количество слоёв: 1–3.

Усиление плит перекрытий

Ламинаты наклеиваются на нижнюю поверхность плиты в растянутой зоне. Шаг ламинатов: 200–500 мм. Увеличение несущей способности: 15–40%.

Сравнение с традиционными методами усиления

Параметр	Композитное усиление	Ж/б обойма	Стальная обойма
Увеличение несущей способности	20–60%	50–200%	30–80%
Увеличение сечения	1–3 мм	60–120 мм	50–100 мм
Увеличение веса	0,5–2 кг/м²	150–300 кг/м²	50–100 кг/м²
Срок работ	1–3 дня	7–14 дней	3–7 дней
Стоимость, руб./м²	3500–8000	3500–6000	5000–9000
Огнестойкость	Низкая (требуется защита)	Высокая	Низкая (требуется защита)
Коррозионная стойкость	Высокая	Средняя	Низкая
Возможность работы без остановки	Да	Нет	Частично

Основы расчёта композитного усиления

Расчёт выполняется по СП 164.1325800.2014 «Усиление железобетонных конструкций композитными материалами». Основные проверки:

• Прочность нормального сечения на изгиб с учётом композитного усиления;
• Прочность наклонного сечения на поперечную силу;
• Анкеровка композитного материала (длина зоны анкеровки);
• Проверка деформаций (прогибов) с учётом усиления;
• Проверка на отрыв композита от бетона (наиболее частый вид разрушения).

Ключевой параметр — расчётное сопротивление композита растяжению, которое принимается с коэффициентом условий работы 0,7–0,9 в зависимости от схемы усиления и условий эксплуатации. Предельные деформации композита ограничиваются 0,7–0,8 от разрывных для предотвращения хрупкого разрушения.

Типичные ошибки при усилении композитами

1. Отсутствие анкеровки. Без поперечных хомутов или механических анкеров на концах ламинатов происходит концентрация напряжений и отрыв композита при нагрузке 40–60% от расчётной.
2. Некачественная подготовка поверхности. Пыль, масло, слабый бетон снижают адгезию до 0,5–1,0 МПа вместо требуемых 2,0–3,0 МПа.
3. Нарушение температурного режима. Нанесение эпоксидного адгезива при температуре ниже +5°C или выше +30°C нарушает полимеризацию.
4. Использование несовместимых компонентов. Адгезив одного производителя, ламинат другого — отсутствие гарантии совместной работы.
5. Игнорирование огнезащиты. Без огнезащиты при пожаре усиление выходит из строя через 15–20 минут.
6. Усиление без разгрузки конструкции. Композит включается в работу только при дополнительных нагрузках. Существующие деформации остаются.
