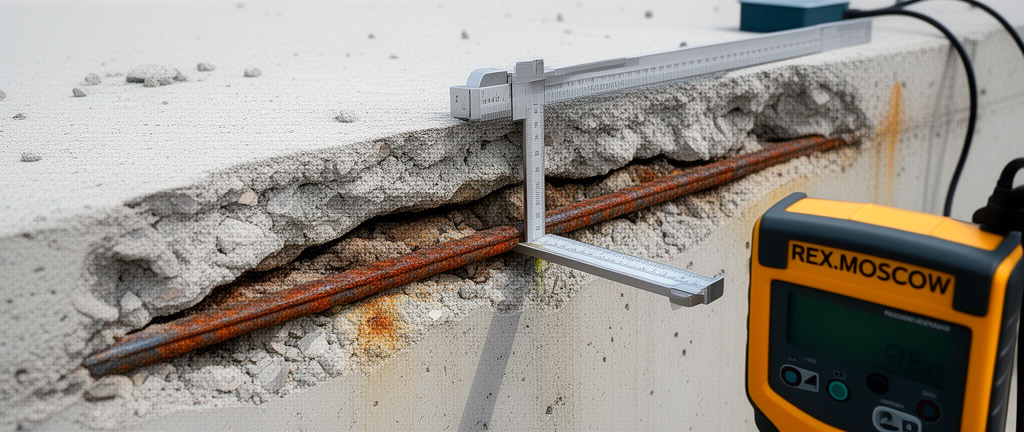

Введение: функции защитного слоя бетона
Защитный слой бетона — это расстояние от поверхности конструкции до ближайшего стержня арматуры. Его главная функция заложена в названии: защита арматуры от коррозии. Но это не единственная задача. Защитный слой обеспечивает совместную работу бетона и арматуры (анкеровку), огнестойкость конструкции (при пожаре арматура нагревается медленнее), восприятие поперечных сил. Толщина защитного слоя регламентируется СП 63.13330.2018 и составляет от 15 до 50 мм в зависимости от условий эксплуатации и диаметра арматуры.
За 15 лет обследования конструкций я видел сотни случаев разрушения защитного слоя. Самое опасное в этом процессе — его скрытый характер. Внешне конструкция может выглядеть нормально, а внутри арматура уже потеряла 20–30% сечения. Когда появляются видимые трещины вдоль арматуры — это уже аварийная стадия, требующая срочного ремонта.
В ассортименте ремонтных составов РЕКС имеются специализированные тиксотропные смеси для восстановления защитного слоя на вертикальных и потолочных поверхностях.
Практическое предупреждение: Никогда не восстанавливайте защитный слой без предварительной очистки и антикоррозионной обработки арматуры. Если нанести ремсостав на ржавую арматуру, коррозия продолжится под новым слоем, и через 2–3 года защитный слой будет разрушен продуктами коррозии. На одном объекте в Санкт-Петербурге я видел колонну, которую «ремонтировали» трижды за 5 лет — каждый раз просто замазывая трещины, не вскрывая арматуру. Когда мы наконец вскрыли — арматура диаметром 25 мм превратилась в 12 мм.
Причины разрушения защитного слоя
Карбонизация бетона
Углекислый газ из атмосферы реагирует с гидроксидом кальция бетона, снижая pH с 12,5–13 до 9–10. При pH ниже 11,5 пассивирующая плёнка на арматуре разрушается, и начинается коррозия. Скорость карбонизации: 1–3 мм/год для бетона класса B25, 0,5–1 мм/год для B40. При толщине защитного слоя 20 мм и скорости карбонизации 2 мм/год арматура начнёт корродировать через 10 лет.
Хлоридная коррозия
Хлорид-ионы проникают в бетон из противогололёдных реагентов, морской воды, химических производств. Критическая концентрация хлоридов — 0,4% от массы цемента. Хлориды разрушают пассивирующую плёнку локально, вызывая язвенную (питтинговую) коррозию — наиболее опасный вид, при котором потеря сечения может достигать 1–2 мм/год.
Механические повреждения
Удары, истирание, вибрация. Особенно уязвимы углы колонн, нижние грани балок в зоне проезда техники, зоны установки оборудования.
Ошибки проектирования и строительства
Недостаточная толщина защитного слоя (брак при установке арматуры), высокая пористость бетона (нарушение В/Ц отношения при укладке), отсутствие фиксаторов арматуры.
| Причина разрушения | Механизм | Скорость развития | Характерные признаки |
|---|---|---|---|
| Карбонизация | Снижение pH, общая коррозия | 1–3 мм/год | Трещины вдоль арматуры |
| Хлоридная коррозия | Питтинговая коррозия | 0,5–2 мм/год | Точечные сколы, ржавые пятна |
| Механические повреждения | Удары, истирание | Зависит от интенсивности | Сколы, выбоины |
| Морозное разрушение | Замерзание воды в порах | 2–5 мм/год | Шелушение поверхности |
| Электрокоррозия | Блуждающие токи | до 5 мм/год | Локальные разрушения |
Диагностика состояния защитного слоя
Определение толщины защитного слоя
Магнитный метод по ГОСТ 22904-93 с использованием измерителей защитного слоя (ИЗС-10Н, Profometer). Точность измерения: ±5% или ±1 мм. Измерения выполняются по сетке с шагом 100–250 мм. Для каждой конструкции определяется минимальное, максимальное и среднее значение.
Определение глубины карбонизации
Свежий скол бетона обрабатывается 1% спиртовым раствором фенолфталеина. Некарбонизированный бетон (pH > 9) окрашивается в малиновый цвет. Глубина карбонизации измеряется линейкой с точностью 1 мм. Если глубина карбонизации превышает толщину защитного слоя — арматура находится в зоне активной коррозии.
Определение степени коррозии арматуры
Вскрытие арматуры в 2–3 местах на элемент. Очистка от ржавчины, измерение остаточного диаметра штангенциркулем. Потеря сечения более 5% требует усиления, более 15% — аварийное состояние. Измерение потенциала арматуры по ГОСТ 31384-2017: потенциал отрицательнее -350 мВ указывает на активную коррозию.
Материалы для восстановления защитного слоя
| Материал | Толщина нанесения, мм | Прочность, МПа | Адгезия, МПа | Паропроницаемость | Цена, руб./кг |
|---|---|---|---|---|---|
| РЕКС Структо (тиксотропный) | 5–80 | 60–65 | 2,0–2,5 | Высокая | 45–55 |
| РЕКС НП (литьевой) | 10–100 | 50–60 | 1,8–2,2 | Средняя | 35–45 |
| Полимерцементный состав | 3–50 | 55–70 | 2,5–3,0 | Средняя | 80–120 |
| Эпоксидный ремсостав | 2–20 | 70–90 | 3,0–4,0 | Низкая | 500–800 |
| Цементный штукатурный | 5–30 | 30–45 | 1,0–1,5 | Высокая | 20–35 |
Технология восстановления защитного слоя
Шаг 1. Удаление повреждённого бетона
Бетон удаляется на 20–30 мм за зону карбонизации (контроль по фенолфталеиновой пробе). По периметру ремонтной зоны выполняется алмазная резка на глубину не менее 10 мм для создания ровной кромки. Запрещается использовать перфоратор с ударным режимом вблизи арматуры — это вызывает микротрещины в бетоне и нарушает сцепление арматуры с бетоном.
Шаг 2. Очистка арматуры
Арматура очищается от ржавчины до металлического блеска (степень Sa 2½ по ISO 8501-1). Методы очистки: пескоструйный, иглофрезерный, ручной механический (щётка + наждачная бумага). После очистки арматура обеспыливается сжатым воздухом.
Шаг 3. Антикоррозионная защита арматуры
На очищенную арматуру наносится антикоррозионное покрытие. Для цементных ремсоставов — эпоксидная грунтовка с цинковым наполнителем (толщина 0,2–0,3 мм) или цементно-полимерное покрытие (толщина 1–2 мм). Время от очистки до нанесения защиты — не более 4 часов (во влажных условиях — не более 2 часов).
Шаг 4. Нанесение ремонтного состава
Перед нанесением ремсостава поверхность увлажняется до матово-влажного состояния. При толщине слоя до 30 мм — однослойное нанесение тиксотропного состава. При толщине 30–80 мм — послойное нанесение с перерывом 2–3 часа. При толщине более 80 мм — установка дополнительной арматурной сетки и нанесение в 2–3 слоя.
Шаг 5. Уход и финишная защита
Увлажнение в течение 3–7 суток. После набора прочности рекомендуется нанесение защитного покрытия: гидрофобизирующая пропитка (для наружных конструкций), акриловое или эпоксидное покрытие (для агрессивных сред).
Антикоррозионная защита арматуры
| Тип защиты | Толщина, мм | Срок службы, лет | Стоимость, руб./м² | Применимость |
|---|---|---|---|---|
| Эпоксидная грунтовка | 0,2–0,3 | 10–15 | 200–400 | Универсальная |
| Цементно-полимерное покрытие | 1–2 | 15–25 | 300–600 | Высокая влажность |
| Цинк-наполненная грунтовка | 0,1–0,2 | 15–20 | 400–800 | Агрессивные среды |
| Ингибиторы коррозии (мигрирующие) | — | 10–20 | 150–300 | Профилактика |
| Катодная защита | — | 25–50 | 3000–8000 | Особо ответственные |
Сравнение методов восстановления
| Метод | Глубина ремонта, мм | Срок службы, лет | Стоимость, руб./м² | Сложность |
|---|---|---|---|---|
| Локальный ремонт (заплатки) | 5–50 | 5–10 | 800–2000 | Низкая |
| Сплошное восстановление слоя | 10–80 | 10–20 | 1500–3500 | Средняя |
| Торкретирование | 20–150 | 15–25 | 2000–4000 | Высокая |
| Устройство ж/б обоймы | 60–120 | 20–30 | 3500–6000 | Очень высокая |
| Замена конструкции | Полная | 30–50 | 10000–30000 | Максимальная |
Типичные ошибки и их последствия
- Ремонт без вскрытия арматуры. Нанесение состава на карбонизированный бетон с корродирующей арматурой — коррозия продолжается, ремонт бесполезен.
- Неполное удаление карбонизированного бетона. Оставление слоя с pH ниже 9 — коррозия продолжается под ремонтным слоем.
- Отсутствие антикоррозионной защиты арматуры. Даже очищенная арматура начинает корродировать во влажной среде свежего бетона.
- Нарушение толщины защитного слоя. Слишком тонкий слой (менее 15 мм) не обеспечивает защиту, слишком толстый (более 50 мм) требует дополнительного армирования сеткой.
- Использование материалов с низкой паропроницаемостью. Эпоксидные составы на цементном основании создают барьер для пара — влага накапливается под покрытием, вызывая отслоение.
Практическое предупреждение: При восстановлении защитного слоя на потолочных поверхностях (низ балок, плиты перекрытий) используйте только тиксотропные составы с маркировкой «для потолочных работ». Обычные составы сползают под собственным весом. Толщина слоя за проход на потолке — не более 20 мм. При необходимости большего слоя наносите в 2–3 приёма или используйте ускорители схватывания.
Выводы и рекомендации
- Проводите диагностику защитного слоя каждые 5 лет, а в агрессивных средах — ежегодно. Измеряйте толщину защитного слоя и глубину карбонизации.
- При обнаружении карбонизации на глубину более 50% толщины защитного слоя планируйте ремонт в течение 1–2 лет.
- Удаляйте бетон на 20–30 мм за зону карбонизации, контролируя pH фенолфталеиновой пробой.
- Очищайте арматуру до степени Sa 2½ и наносите антикоррозионную защиту в течение 4 часов после очистки.
- Используйте тиксотропные составы с прочностью не ниже 50 МПа и адгезией не менее 2,0 МПа.
- При толщине ремонтного слоя более 50 мм устанавливайте дополнительную арматурную сетку.
- После ремонта наносите защитное покрытие, соответствующее условиям эксплуатации.
Нормативная база и литература
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения».
- ГОСТ 22904-93 «Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры».
- ГОСТ 31384-2017 «Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования».
- ГОСТ 28574-2014 «Защита от коррозии в строительстве. Методы испытаний адгезии защитных покрытий».
- СП 349.1325800.2017 «Конструкции бетонные и железобетонные. Правила ремонта и усиления».
- ISO 8501-1:2007 «Preparation of steel substrates before application of paints and related products».
- EN 1504-3:2005 «Products and systems for the protection and repair of concrete structures».
- Рекомендации по восстановлению защитного слоя бетона / НИИЖБ, 2019.
